NTC熱敏電阻的高靈敏度使其成為溫度傳感應用的理想選擇。這些低成本NTC傳感器通常用于-40℃至+ 300℃的溫度范圍。


其中一個適用于溫度測量的電路是惠斯通電橋，其中NTC熱敏電阻用作一個橋臂。

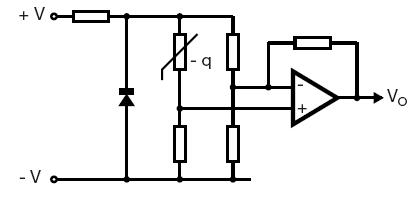

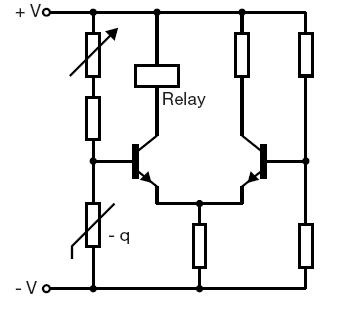

帶運算放大器的溫度傳感電橋，用作差分放大器 簡單的溫控器電路

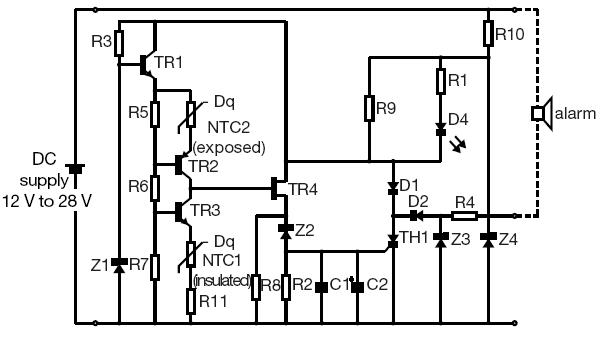

使用匹配的一對NTC熱敏電阻的典型熱探測器的電路圖。

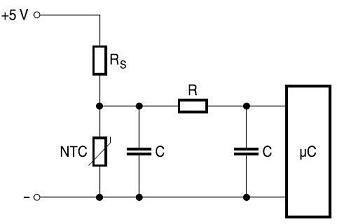

包括NTC熱敏電阻和微控制器的電路的示例如下。

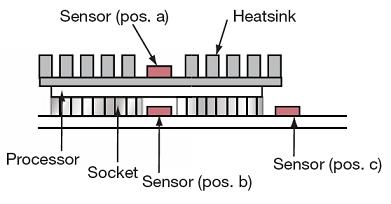

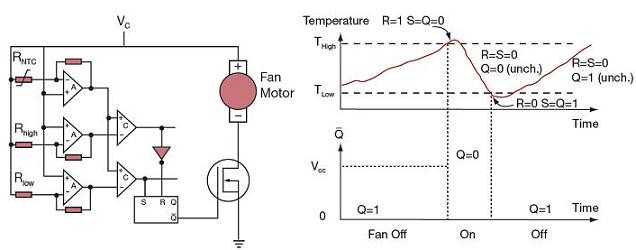

PC冷卻風扇中NTC熱敏電阻電路保護示例

NTC熱敏電阻作為電池組智能充電控制單元的一部分

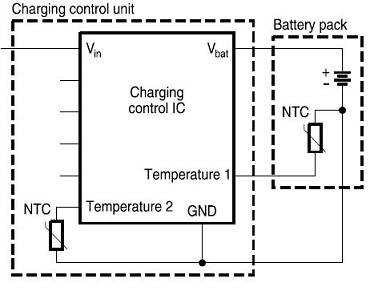

使用NTC熱敏電阻作為溫度傳感器的電池組的充電控制單元的示意圖

特別是所有可充電電池和鋰離子電池必須由智能充電電路控制和保護，因為從電池汲取電力的移動電話必須在各種環境中操作，包括低溫和高溫操作。
作為優選的溫度檢測裝置，NTC熱敏電阻用于保護電路中。NTC熱敏電阻可根據電池系統檢測不同用途的環境溫度。特別是對于快速充電，必須測量環境溫度，因為并非所有電池都允許在熱和冷溫度區域中充電。通常，充電溫度為0°C至45°C（對于慢速充電）和5°C（10°C至45°C）以便快速充電，建議電池組制造商根據電池的化學成分進行充電。
NTC熱敏電阻是智能充電控制單元的一部分，可確保環境溫度在允許快速充電的范圍內。在充電期間，NTC熱敏電阻反復測量溫度5到10秒，并且可以檢測充電周期結束時電池單元溫度的升高或者從異常充電條件中沉淀出來。在放電期間，NTC熱敏電阻還對電壓測量執行溫度補償，這有助于測量電池中的剩余電量。

NTC熱敏電阻溫度傳感器用作熱敏開關

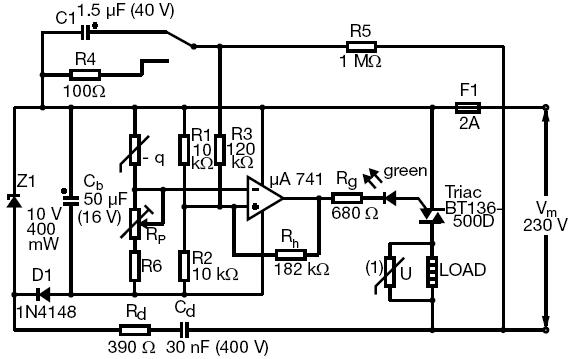

NTC熱敏電阻溫度傳感器的常見用途是使用運算放大器（例如μA741）的熱開關電路的一個橋臂。下圖顯示了用于冰箱恒溫器的典型熱開關電路。該電路由10 VDC齊納二極管穩壓電源，惠斯登電橋（包含NTC熱敏電阻溫度傳感器）和控制三端雙向可控硅開關的集成比較器電路組成。該電路設計用于在-5℃時切換2A的最大負載電流，并在+ 5C時切換。
