MF51是徑向玻璃封裝的NTC熱敏電阻，用于溫度檢測，測量，檢測，指示器，監控，控制和補償。


　　MF51單端玻封型NTC熱敏電阻說明：

　　徑向引線玻璃封裝的NTC熱敏電阻器具有尺寸小，響應時間非常短，耐熱和高度穩定的特點。溫度測量范圍為-40C至+ 300C。


　　MF51單端玻封型NTC熱敏電阻特點：

　　·玻璃封裝，耐熱，高度穩定。

　　·玻璃體提供氣密密封和電壓絕緣，可在高溫和潮濕環境下工作。

　　·溫度測量可達300℃。

　　·響應時間非常短

　　·尺寸小

　　·電阻@ 25℃2k，10k，49k，50k，100k，200k，231.5k等。

　　·標準的電阻和B值的公差。

　　·熱感應快，靈敏度高。

　　·引線：電鍍線(銅包覆FeNi)

　　·損散常數：靜止空氣中≥2.0mW / C。

　　·熱時間常數：靜止空氣中≤6.5秒。


　　MF51單端玻封型NTC熱敏電阻應用范圍：

　　家用電器溫度測量，檢測與控制：微波爐，電飯煲，電磁爐，電壓鍋，烤面包機，水壺，咖啡壺等。

　　醫療行業：電子體溫計。

　　在加熱和空調(HVAC)中：在加熱成本分配器中，在地板下的加熱和燃?xì)忮仩t中，用于確定廢氣或燃燒器溫度。

　　工業電子學：用于激光二極管和光電元件的溫度穩定，用于銅線圈的溫度補償或熱電偶元件的參考點補償?shù)取＿€可用于儀表，儀表，集成電路，石英晶體振蕩器和熱電偶的溫度測量和補償。

　　在電信中：對于溫度測量，

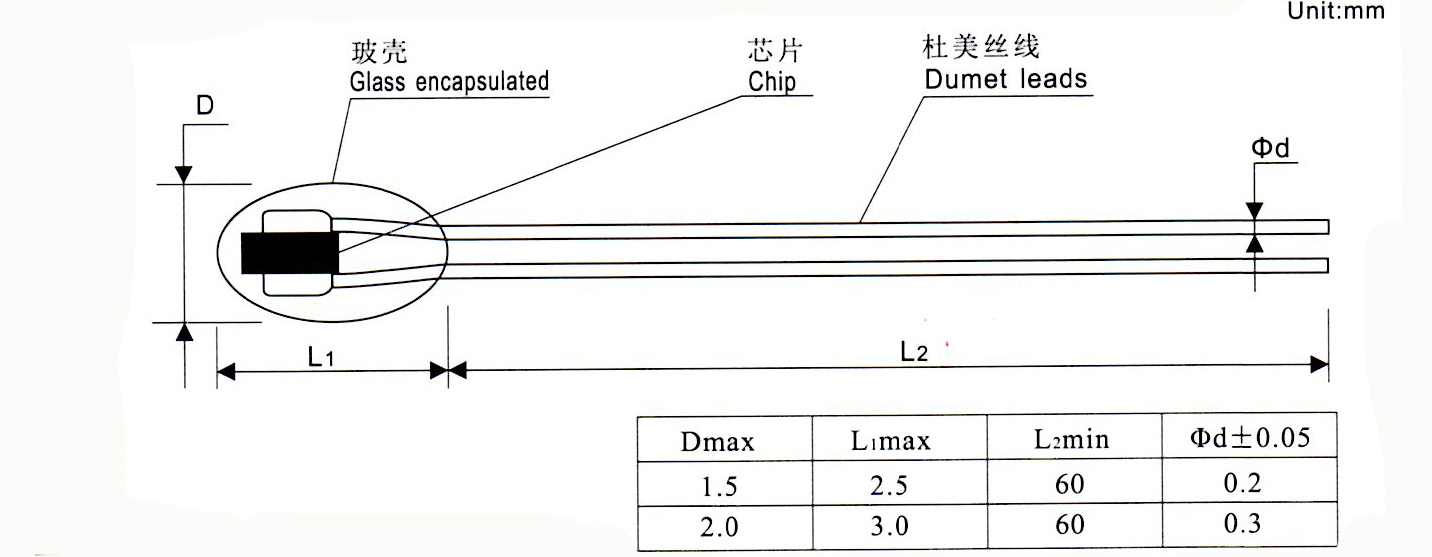

　　MF51單端玻封型NTC熱敏電阻尺寸(單位：mm)

類型	ð	L1	L2	φD±0.05
A型	1.5±0.2 mm	2.5Max mm	60±5毫米	0.2毫米
B型	2.0±0.2 mm	3.0±0.5 mm	60±5毫米	0.3毫米

　　MF51單端玻封型NTC熱敏電阻型號參數表

型號	電阻@ 25℃	Beta值	特定溫度點電阻數據（歐姆）
	R25（K歐姆）	（K）
MF51-2.186K□3420	R25：2.186k歐姆	B（25 / 85C）：3420K	R0：6K歐姆
MF51-8.53K□3450	R25：8.53K歐姆	B（0/100℃）：3450K	R50：3.485K歐姆
MF51-103□3950	R25：10K歐姆	B（25/50℃）：3950K
MF51-103□3435	R25：10K歐姆	B（25/85℃）：3435K
MF51-49.12K□3970	R25：4??9.12k歐姆	B（0/100℃）：3970K	R100：3.3K歐姆
MF51-503□3950	R25：50K歐姆	B（25/50℃）：3950K
MF51-503□4036	R25：50K歐姆	B（0/100℃）：4036K
MF51-98.63K□4300	R25：98.63K歐姆	B（100/200℃）：4300K	R200：0.55K歐姆
MF51-104□3950	R25：100K歐姆	B（25/50℃）：3950K
MF51-104□4200	R25：100K歐姆	B（25/50℃）：4200K
MF51-204□3899（	R25：200k歐姆	B（25/50℃）：3899K	R175：2.109K歐姆
MF51-231.5K□4537	R25：231.5K歐姆	B（100/200℃）：4537K	R200：1.0K歐姆

注意事項：□用于填充電阻公差的部件號，可選擇±1%(F)，±2%(G)，±3%(H)或±5%(J)。


MF51單端玻封型NTC熱敏電阻可靠性數據：

測試	標準	測試條件	ΔR25/ R25（典型值）	備注
低溫儲存	IEC 60068-2-1	儲存溫度低于-30℃，時間：1000小時	≤2％	沒有明顯的傷害
儲存在干熱	IEC 60068-2-2	儲存溫度范圍：200℃，時間：1000小時	≤2％	沒有明顯的傷害
儲存于潮濕的熱，穩態（濕度試驗）	IEC 60068-2-3	溫度：40℃，	≤2％	沒有明顯的傷害
		濕度：90％-95％RH，
		持續時間：1000小時
溫度循環	IEC 60068-2-14	1.30℃/ 30分鐘	≤2％	沒有明顯的傷害
		2.80℃/ 5 分鐘3.20
		℃/ 30分鐘
		4.80℃/ 5 分鐘。
		周期數：5個循環

MF51單端玻封型NTC熱敏電阻機械測試：

測試	標準	測試條件和方法	要求
焊接和焊接性	IEC60068-2-20	溫度：230±5℃，	終端應平均鍍錫
	測試Ta	距陶瓷體2-2.5mm，開：2±0.5秒。
耐焊接熱	IEC60068-2-20	溫度：260±5℃，	無明顯損傷，
	測試Tb	距離陶瓷體2-2.5mm，開：10±1秒。	ΔR25/R25≤2％
引線拉伸	IEC60068-2-21	測試Ua：強制10N，10S;	無中斷，
	測試U	測試Ub：彎曲90C，力5N，兩次。	ΔR25/R25≤2％
