什么是熱敏電阻？
熱敏電阻是溫度控制的電阻器。該固態溫度控制裝置提供的電阻取決于環境溫度。所有電阻都具有溫度依賴性，由溫度系數給出。對于大多數電阻器（固定和可變），該溫度系數保持非常低，使得溫度的變化不會顯著影響它們的電阻。另一方面，熱敏電阻的溫度系數相當高，因此它們的電阻相對于溫度的變化而變化。
由于在熱敏電阻中，物理變化（其溫度變化）傾向于改變其電特性（如電阻），因此它也可稱為換能器。
熱敏電阻主要由敏感的半導體基金屬氧化物制成，金屬化或燒結的連接引線在陶瓷盤或珠上。
因此，我們可以將熱敏電阻定義為：
“ 兩個終端固態熱敏感傳感器，其允許顯著變化在其電阻值相對于在環境下包括€改變？

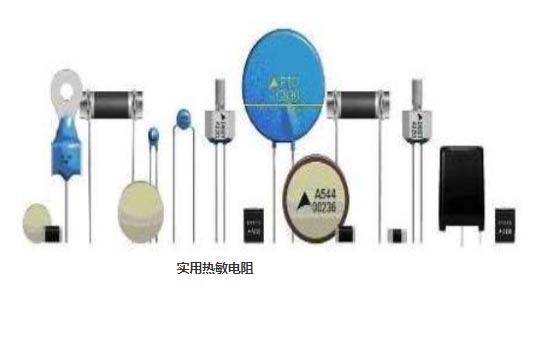

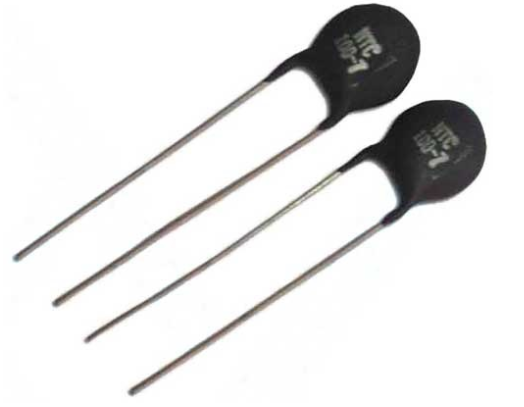

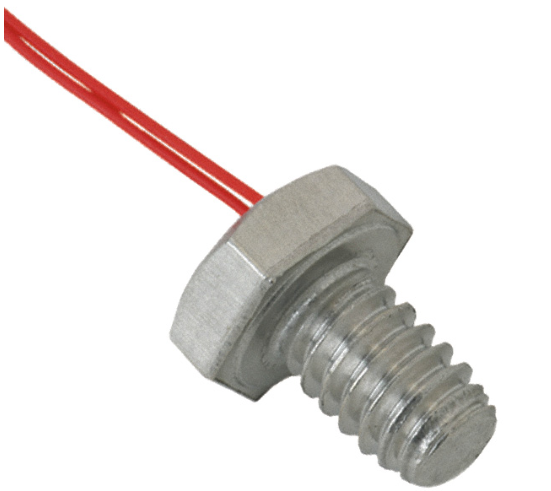

一些實用的熱敏電阻如圖所示
熱敏電阻有哪些類型？
如已經討論的，電阻器的溫度依賴性由其溫度系數限定。據此，基于溫度系數的類型將熱敏電阻分為兩類。
溫度系數有兩種類型，即負溫度系數和正溫度系數。用于每種類型的熱敏電阻的陶瓷半導體材料不同，因?yàn)闇囟认禂?shù)取決于所使用的材料。
我們來簡單討論一下！
NTC熱敏電阻：
定義-NDC 或負溫度系數熱敏電阻是一種電阻隨溫度升高而降低的器件。這些類型的電阻器通常隨著溫度的升高而表現出大的，精確的和可預測的電阻降低。
用于構造的材料 - 與其他電阻器（固定或可變）不同，它們由陶瓷和聚合物制成，由金屬氧化物組成，干燥和燒結以獲得所需的形狀因子。在NTC熱敏電阻的情況下，優選鈷，鎳，鐵和銅的氧化物

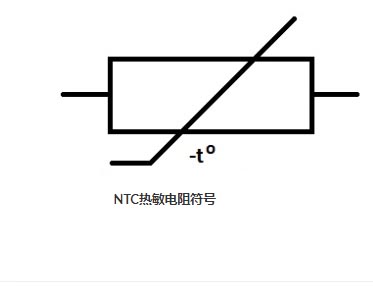

NTC熱敏電阻符號 - NTC熱敏電阻的符號 如下：

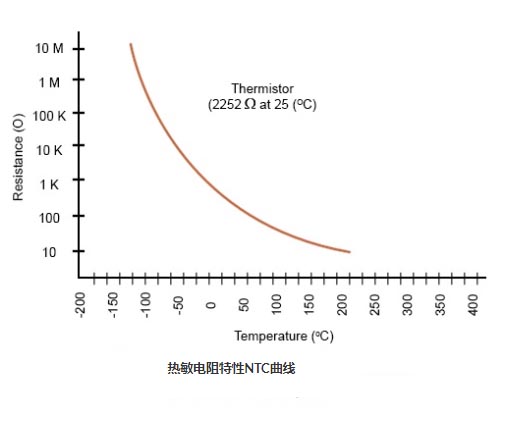

特性曲線 - 典型的NTC熱敏電阻在-55 o C至200 o C的溫度范圍內提供最精確的讀數。但是，一些專門設計的NTC熱敏電阻在絕對零溫度（-273.15 o C）下使用，有些可在上面使用150 o C.下圖顯示了NTC熱敏電阻的特性曲線：
從圖中我們可以看出它們具有陡峭的電阻溫度曲線，表示良好的溫度敏感性。
然而，由于電阻和溫度之間的非線性關系，一些近似值被用于設計實際系統。
在所有近似值中，最簡單的是：
ð??>¥R =kð??>¥T，其中k是熱敏電阻的負溫度系數。
散熱：
與任何電阻一樣，熱敏電阻也會在大量電流流過時散熱。這種熱量在熱敏電阻的核心中消散，因此它可以篡改設備的精度。
熱容量：
通過1以增加溫度所需的熱量Ô下在NTC熱敏電阻，被稱為其熱容量。它定義了NTC熱敏電阻的響應速度，因此需要知道它必須在何處使用。
PTC熱敏電阻：
- 定義 - PTC或正溫度系數熱敏電阻是指電阻隨環境溫度的升高而增加的電阻。
- PTC熱敏電阻的類型 - PTC熱敏電阻根據其結構，使用的材料及其制造工藝進行分組。硅氧化物是屬于第一組的PTC熱敏電阻（根據使用的材料和結構）。它們使用硅作為半導體并具有線性特性。開關型PTC熱敏電阻屬于第二類（根據制造工藝）。該熱敏電阻具有非線性特性曲線。隨著開關型PTC熱敏電阻的加熱，最初電阻開始下降，達到一定的臨界溫度，之后隨著熱量的增加，電阻急劇增加。

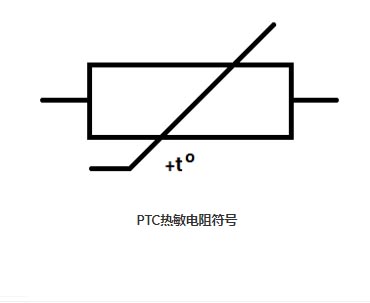

- PTC熱敏電阻器符號-釷 Ë下圖顯示的電路圖用于PTC熱敏符號。

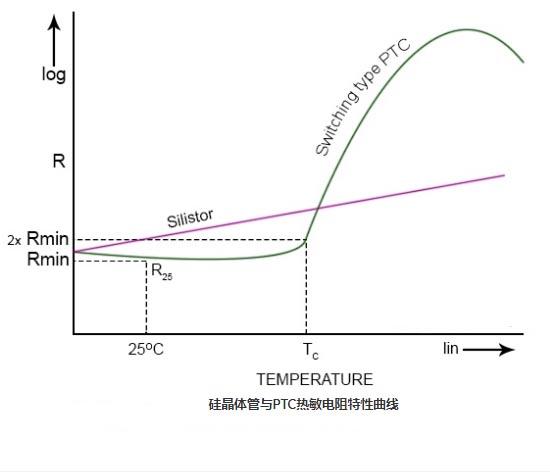

特性曲線 - 下圖顯示了硅晶體管和開關型PTC熱敏電阻的特性曲線。
我們看到，硅樹脂PTC具有線性特性。這意味著該P(yáng)TC熱敏電阻對溫度變化非常敏感。其電阻隨溫度的升高而線性增加。然而，開關型PTC是不同的。由于其多晶陶瓷體，具有非線性特征曲線。從圖中可以看出，在一定溫度下，我們將其稱為閾值溫度，電阻隨著溫度的升高而降低，就像NTC熱敏電阻一樣。隨著溫度升高超過閾值溫度，電阻隨著溫度的升高而開始急劇增加。
熱敏電阻的額定電阻 - PTC熱敏電阻的電阻額定溫度為25 o C.這意味著如果你發現PTC熱敏電阻的額定值為200Ω，則意味著這是電阻值的值。 25 o C.
現在我們已經根據溫度系數的類型討論了熱敏電阻的類型，還有另一種基于熱敏電阻的形狀和尺寸的分類。
基于熱敏電阻尺寸和形狀的分類
熱敏電阻，無論是NTC還是PTC熱敏電阻，都有一個由金屬氧化物制成的主體。熱敏電阻的金屬氧化物體可以壓制成不同的形狀和尺寸。
它們可以壓成珠子，圓盤或圓柱形。
因此，被壓入珠中的珠被稱為珠熱敏電阻，被壓入盤中的被稱為盤式熱敏電阻，類似地，第三類是圓柱形熱敏電阻。珠子熱敏電阻是該批次中最小的。
下圖顯示了每種類型之一：
圓柱形熱敏電阻
熱敏電阻工作
熱敏電阻的工作原理很簡單：熱敏電阻的溫度變化會導致電阻發生變化。
它的溫度如何變化？
由于外部因素或內部因素，熱敏電阻的溫度可能會發生變化。
最重要的內部因素是流過器件的電流。隨著通過它的電流增加，它開始自我加熱其元素。這導致熱敏電阻的溫度升高。
根據熱敏電阻的類型（無論是NTC還是PTC），其電阻會隨著溫度的變化而變化。
外部可以通過改變環境溫度來改變熱敏電阻的溫度。
電阻和溫度關系可以通過以下等式近似：
R =熱敏電阻在溫度T（K）下的電阻
R 0 =給定溫度下的電阻T0（K）
β=材料特定常數
就電阻溫度系數而言，該等式可定義為：
我們將在接下來的應用部分討論一些基本的熱敏電阻電路
熱敏電阻的用途和應用
在本節中，我們將簡要介紹每種熱敏電阻的常見用途。每個熱敏電阻NTC和PTC熱敏電阻根據需要用于不同的應用。
NTC熱敏電阻應用
NTC溫度傳感器 - 熱敏電阻最常見的用途是測量環境溫度。對溫度高度敏感的NTC熱敏電阻被認為是這種應用的理想選擇。它們價格便宜，主要用于溫度范圍-40 o C至+300 o
除溫度范圍外，在為此應用選擇熱敏電阻時考慮的其他標準包括：電阻范圍，精度，周圍介質，響應時間和尺寸要求。

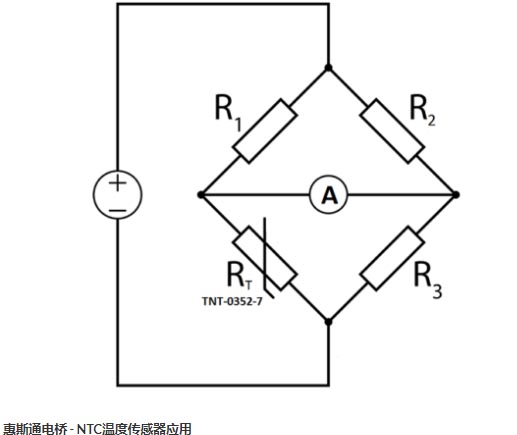

使用熱敏電阻進行溫度測量的非?；镜碾娐啡缦滤?。它只不過是惠斯通橋。最初，所有4個電阻（其中一個是熱敏電阻）是平衡的，即不會有通過電流表的任何電流。溫度的變化會明顯改變熱敏電阻的電阻，因此電流將流過電流表。
溫度補償 - 盡管所有半導體都具有溫度系數，但NTC對溫度具有高靈敏度。因此，NTC選擇補償對電路中溫度變化的不希望的響應。補償網絡主要包括串聯（或分流）的電阻器和分壓器電路。螺旋式熱敏電阻是此應用的首選，因?yàn)闊崦綦娮璧臏囟群蛯囟茸兓许憫?yīng)的組件應匹配。

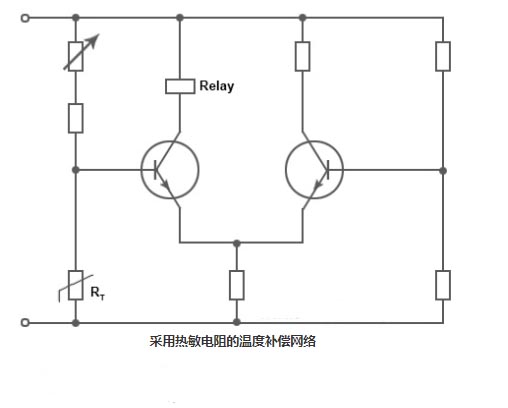

下圖顯示了使用熱敏電阻的補償網絡。

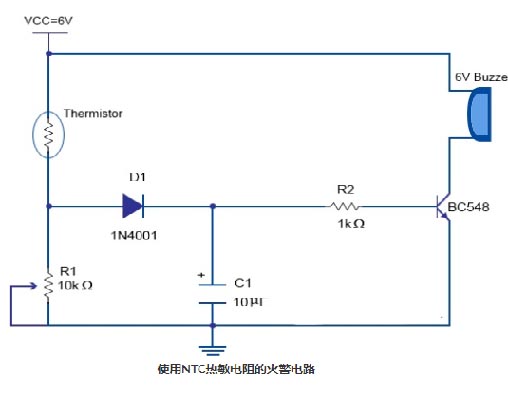

作為火災報警器 - NTC熱敏電阻可用于構建簡單的火災報警器?；倦娐啡缦聢D所示。
在該電路中，熱敏電阻電阻控制觸發晶體管開關的電阻兩端的電壓。當熱敏電阻檢測到溫度升高時，其電阻會降低，從而增加觸發晶體管開關的電阻兩端的電壓。開關觸發蜂鳴器，從而警告潛在的火災危險。
這些是使用熱敏電阻的一些基本電路。這些電路被開發成用于各種實際應用的高級電路。一些實際應用包括：
- 手機，冰箱吹風機等溫度控制器
- 用于監測廢氣，氣缸蓋等溫度的溫度測量裝置
- 監測溫度以將室溫保持在某個所需水平。
- 作為激光二極管和光電元件的溫度穩定器
PTC熱敏電阻應用
PTC熱敏電阻實際上可根據其應用大致分為兩類。我們來討論一下這些類別下的一些應用程序。
a） Power PTC熱敏電阻：
功率PTC熱敏電阻作為保險絲 - 對于需要過電流保護的電路，功率PTC熱敏電阻充當保險絲。陶瓷PTC熱敏電阻是傳統保險絲的替代品，可以保護電機，變壓器等負載。

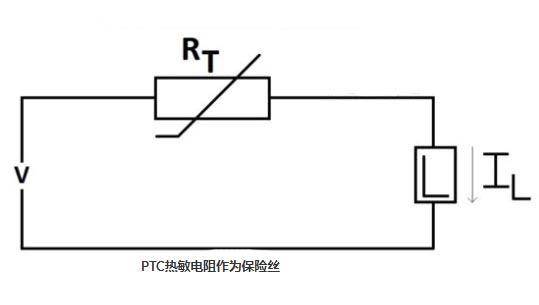

下圖顯示了使用PTC熱敏電阻作為與負載串聯的保險絲的簡單電路。
- 這些PTC熱敏電阻用于電機啟動電路，消磁電路等開關。
- 由于其耐受性和溫度特性，PTC熱敏電阻是小型加熱器和恒溫器的理想選擇。
b）PTC熱敏電阻傳感器 - PTC熱敏電阻傳感器用于各種應用。作為液位傳感器，它們是檢測和控制油輪溢流的理想選擇。
使用PTC熱敏電阻制造的另一種傳感器是溫度傳感器。在使用這些PTC時，僅考慮其R / T特性的陡峭區域。此外，考慮到壓敏電阻效應被排除，電阻被認為是環境溫度的函數。這些傳感器在需要溫度限制以保護的地方派上用場。

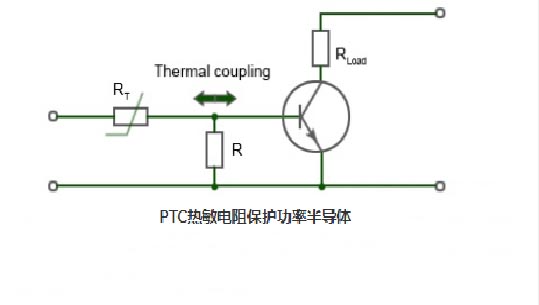

下圖顯示了PTC熱敏電阻極限溫度傳感器保護功率半導體的基本電路圖。
所以這些是熱敏電阻的一些基本應用。
這些熱敏電阻基本上不在高溫下使用。對于需要將熱敏電阻暴露在高溫下的應用，可以使用不同類型的熱敏電阻。我們將在下一節簡要討論它們
關于高溫?zé)崦綦娮璧淖⒁馐马?xiàng)
高溫?zé)崦綦娮璧臉?gòu)造與普通熱敏電阻不同，因?yàn)樗鼈儽仨毺幚砀哌_(dá)200 o C-250 o C的高溫。在此我們討論omega 5500系列熱敏電阻。這些玻璃封裝的熱敏電阻的最高連續溫度額定值為-80 o C至200 o C，間歇性操作的最高額定值為250 o C.這是一種珠狀熱敏電阻，具有可焊鍍金的dumet引線。
下圖顯示了歐米茄5500系列熱敏電阻。
這些熱敏電阻是NTC類型，他們有一個電阻等級（即在圖25A電阻ö C）2252Ω，3000I©，5000I©和10000Ω的。
與其他熱敏電阻不同，這些高溫?zé)崦綦娮柙诨瘜W(xué)上非常穩定，并且不會受到老化的影響。
