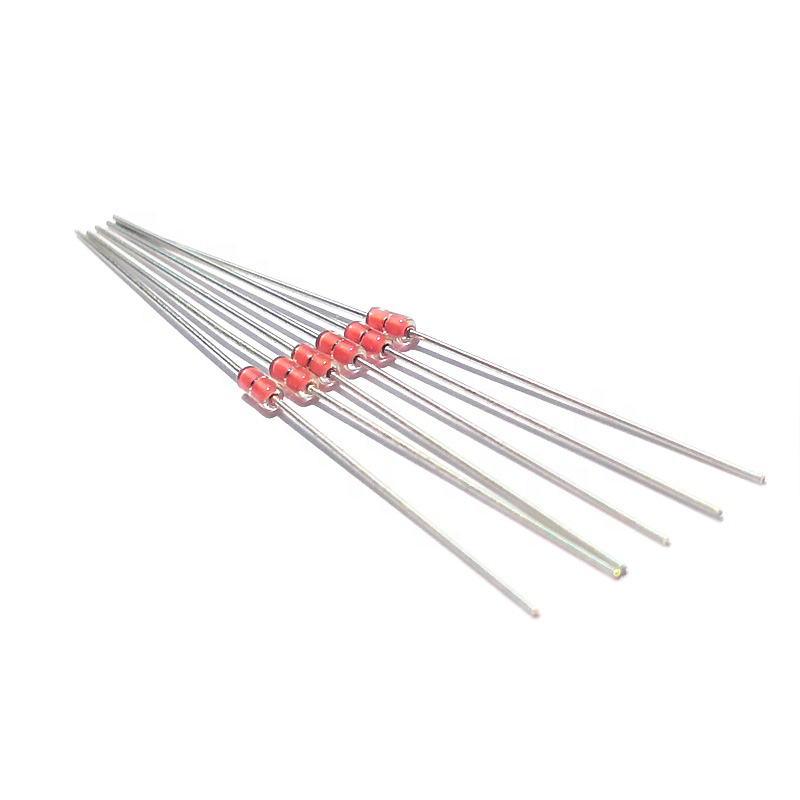

MF58二極管玻封NTC熱敏電阻是軸向玻璃封裝NTC熱敏電阻，主要用于溫度檢測，測量，檢測，指示，監測，測量，控制和補償。

　　MF58二極管玻封NTC熱敏電阻說明：

　　MF58系列NTC熱敏電阻在玻璃封裝封裝，二極管DO35外形，帶有軸向鍍錫的Dumet(銅包鎳鐵)線。廣泛應用于溫度測量，檢測，指示，監測，計量，控制，校準和補償?shù)取?/span>

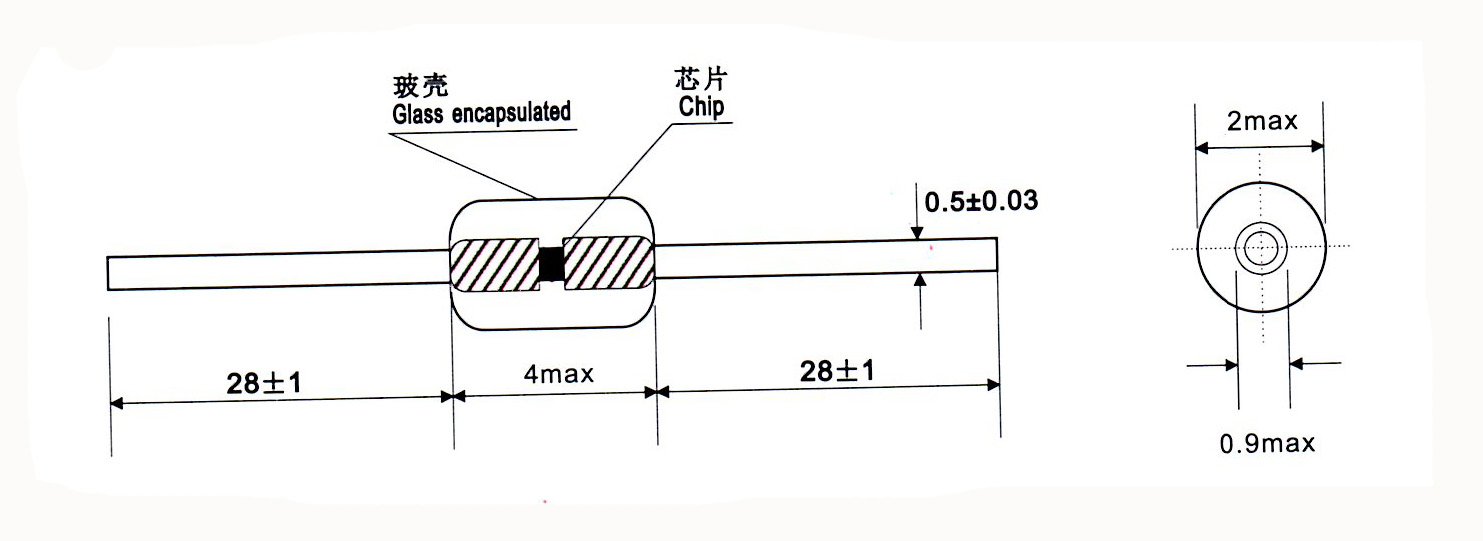

　　MF58二極管玻封NTC熱敏電阻尺寸(單位：mm)

　　MF58二極管玻封NTC熱敏電阻特點：

　　• 玻璃體DO35封裝提供氣密密封和電壓絕緣，可在高溫和潮濕環境下工作。

　　• 體積小，堅固，便于自動安裝。

　　• 快速感應，靈敏度高。

　　• 工作溫度-45℃至+ 250℃。

　　• 25℃的標稱電阻可以是2kΩ-1000k歐姆。

　　• 典型電阻在25℃2k，5k，10k，20k，47k，50k歐，100k歐，200k，500k，1000k等

　　• 電阻和B值的嚴格公差。

　　• 耗散因數：≥2.0mW / C。

　　• 熱時間常數：靜止空氣中≤12秒。

　　MF58二極管玻封NTC熱敏電阻應用示例：

　　• 在家用電子溫度測量，檢測和控制方面：如空調，微波爐，電風扇，電加熱器，電飯煲，電磁爐，吹風機等

　　• 自動辦公設備的溫度檢測和補償，如復印機和打印機。

　　• 在加熱和空調(HVAC)中：在加熱成本分配器中，進行室溫監測，在地板下加熱和燃?xì)忮仩t中，用于確定廢氣或燃燒器溫度，室外溫度傳感器。

　　• 工業電子學：用于激光二極管和光電元件的溫度穩定，用于銅線圈溫度補償或熱元件的參考點補償?shù)?。還可用于儀表，儀器，集成電路，石英晶體振蕩器和熱電偶。

　　• 電信：用于手機，電池組和電池充電器等的溫度測量，補償和控制和保護。

　　• 玻璃封裝的NTC熱敏電阻也可用于醫療設備，食品加工設備的溫度測量，監測，檢測和控制，氣候等

　　MF58二極管玻封NTC熱敏電阻型號參數：

型號	標稱電阻值		B值			工作溫度
	R25 （KΩ）	精度	（25/50℃）（K）	自定義B值	精度	（℃）
MF58□102□2700	1	±1％ ±2％ ±3％ ±5％	2700		±1％	-40～350
MF58□102□3270	1		3270		±2％
MF58□152□3920	1.5		3920
MF58□202□3470	2		3470
MF58□202□3839X	2			B5/25=3839
MF58□2.89□3470	2.89		3470
MF58□2.89□3520	2.89		3520
MF58□302□3520	3		3520
MF58□472□3230	4.7		3230
MF58□472□3510	4.7		3510
MF58□502□3240	5		3240
MF58□502□3270	5		3270
MF58□502□3380	5		3380
MF58□502□3470	5		3470
MF58□502□3500	5		3500
MF58□502□3900	5		3900
MF58□502□3950	5		3950
MF58□5.369□3480	5.369		3480
MF58□103□3360	10		3360
MF58□103□3380	10		3380
MF58□103□3435	10		3435
MF58□103□3470	10		3470
MF58□103□3600	10		3600
MF58□103□3700	10		3700
MF58□103□3900	10		3900
MF58□103□3950	10		3950
MF58□103□4100	10		4100
MF58□153□3950	15		3950
MF58□203□3950	20		3950
MF58□203□4200	20		4200
MF58□223□3950	22		3950
MF58□303□3950	30		3950
MF58□403□3950	40.27		3950
MF58□473□3950	47		3950
MF58□503□3900	50		3900
MF58□503□3950	50		3950
MF58□503□3990	50		3990
MF58□533□4050	53		4050
MF58□104□3420	100		3420
MF58□104□3900	100		3900
MF58□104□3925	100		3925
MF58□104□3950	100		3950
MF58□104□3975	100		3975
MF58□104□3990	100		3990
MF58□104□4100	100		4100
MF58□104□4200	100		4200
MF58□104□4360	100		4360
MF58□154□3950	150		3950
MF58□204□3500	200		3500
MF58□204□3899	200		3899
MF58□204□3950	200		3950
MF58□204□4200	200		4200
MF58□204□4260	200		4260
MF58□234□4160	230		4160
MF58□234□4260	230		4537(100/200℃)
MF58□254□3950	250		3950
MF58□504□4050	500		4050
MF58□504□4260	500		4260
MF58□504□4300	500		4300
MF58□105□4200	1000		4200
MF58□105□4400	1000		4400
MF58□135□4400	1300		4400
MF58□1.388M□4400	1388		4400
MF58□1.388M□4600	1388		4600

MF58二極管玻封NTC熱敏電阻可靠性數據

測試	標準	測試條件	ΔR25/ R25（典型值）	備注
低溫儲存	IEC 60068-2-1	存儲在低溫類別溫度：-30 Ó C，時間：千小時	≤2％	沒有明顯的傷害
儲存在干熱	IEC 60068-2-2	存儲在上限類別溫度：200 Ó C，時間：千小時	≤2％	沒有明顯的傷害
儲存于潮濕的熱，穩態（濕度試驗）	IEC 60068-2-3	溫度：40 直徑： C，	≤2％	沒有明顯的傷害
		濕度：90％-95％RH，
		時間：1000小時
溫度循環	IEC 60068-2-14	1.30℃/ 30分鐘	≤2％	沒有明顯的傷害
		2.80℃/ 5 分鐘3.20
		℃/ 30分鐘
		4.80℃/ 5 分鐘。
		周期數：5個循環

MF58二極管玻封NTC熱敏電阻機械測試

測試	標準	測試條件和方法	要求
焊接和焊接性	IEC60068-2-20	溫度：230±5℃，	終端應平均鍍錫
	測試Ta	距陶瓷體2-2.5mm，開：2±0.5秒。
耐焊接熱	IEC60068-2-20	溫度：260±5℃，	無明顯損傷，
	測試Tb	距離陶瓷體2-2.5mm，開：10±1秒。	ΔR25/R25≤2％
引線拉伸	IEC60068-2-21	測試Ua：強制10N，10S;	無中斷，
	測試U	測試Ub：彎曲90C，力5N，兩次。	ΔR25/R25≤2％

MF58二極管玻封NTC熱敏電阻注意事項

·定制的最小導線長度應≥8mm。

·在導線彎曲時，彎曲點距玻璃體部分大于2mm。
