NTC 47K 熱敏電阻輸出表

時間:2019-06-03 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次
熱敏電阻描述

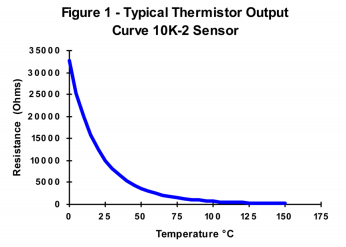

敏創熱敏電阻對溫度很敏感以變化大而聞名的電阻在阻力中只有很小的變化溫度。值得注意的是a熱敏電阻的變化是非線性的。它遵循預先定義的曲線提供由熱敏電阻制造商提供。一個例子熱敏電阻輸出曲線如圖1所示。



熱敏電阻是按照特定的要求制造的具有很高的曲線精度。所有敏創熱敏電阻的標準準確度為±0.2℃在商業溫度范圍內0到70°C。還提供了更高精度的傳感器，以滿足更嚴格的規格要求。額外的精度[XP]系列在整個商業溫度范圍內的初始精度為±0.1℃從0到70°C。

規范術語的定義
互換性公差(精度):
熱敏電阻所遵循的最大量
同樣的曲線會彼此不同。

電離常數:
提高熱敏電阻所需的功率體溫下降1℃。是一切的核心
敏創熱敏電阻產品是一個傳感器與2.7mW/°C耗散常數，確保自熱保持在絕對最小值。

穩定(漂移):
說明了電阻特性的量熱敏電阻的變化。只使用最高品質，“預老化”熱敏電阻極具小漂移值。十多年來，BAPI熱敏電阻的變化不超過0.1℃。

經營范圍:
所示的工作范圍僅適用于熱敏電阻。安裝包可以更進一步限制操作范圍并對其進行描述每種安裝類型規格。熱時間常數也會受到影響增加了不銹鋼探頭的質量防潮封裝。

熱時間常數
通常測量和指定裸傳感器在靜止的空氣中，時間是統計的63.2%階躍溫度變化。攪拌液體試驗通常會導致更快的響應時間嗎時間也是63.2%的階躍溫度改變。時間常數總是一樣的不管溫度步長是多少


熱敏電阻的規格
互換性公差(精度):
標準傳感器:±0.2℃(0 ~ 70℃)
高精度[XP]傳感器:±0.1℃(0 ~ 70℃)
耗散常數:2.7 mW/℃
穩定性(漂移):小于0.02℃/年
熱時間常數:5秒(靜氣珠)

　傳感器 　參考 　操作
　類型 　電阻 　范圍
1.8K 1.8 K? @ 25 °C -55到 150 °C
2.2K 2.2 K? @ 25 °C -55 到 150 °C
3K** 3 K? @ 25 °C -55 到 150 °C
3.3K 3.3 K? @ 25 °C -55 到 150 °C
10K-2** 10 K? @ 25 °C -55 到 150 °C
10K-3** 10 K? @ 25 °C -55到 150 °C
10K-3(11K)** 5.2 K? @ 25 °C -55 到 150 °C
20K** 20 K? @ 25 °C -55 到 150 °C
47K 47 K? @ 25 °C -55 到 150 °C
50K 50 K? @ 25 °C -80到 150 °C
100K** 100 K? @ 25 °C -55到 150 °C

47K熱敏電阻輸出表
°F °C 歐姆 °F °C 歐姆 °F °C 歐姆
-39 -39.44 1531956 37 2.78 135211 113 45 20153
-37 -38.33 1425406 39 3.89 127847 115 46.11 19278
-35 -37.22 1326920 41 5 120927 117 47.22 18445
-33 -36.11 1235843 43 6.11 114422 119 48.33 17653
-31 -35 1151576 45 7.22 108304 121 49.44 16899
-29 -33.89 1073571 47 8.33 102549 123 50.56 16175
-27 -32.78 1001327 49 9.44 97134 125 51.67 15493
-25 -31.67 934386 51 10.56 91991 127 52.78 14842
-23 -30.56 872330 53 11.67 87192 129 53.89 14223
-21 -29.44 814274 55 12.78 82672 131 55 13632
-19 -28.33 760902 57 13.89 78412 133 56.11 13070
-17 -27.22 711353 59 15 74395 135 57.22 12533
-15 -26.11 665333 61 16.11 70608 137 58.33 12021
-13 -25 622569 63 17.22 67035 139 59.44 11533
-11 -23.89 582814 65 18.33 63663 141 60.56 11064
-9 -22.78 545838 67 19.44 60480 143 61.67 10620
-7 -21.67 511432 69 20.56 57448 145 62.78 10196
-5 -20.56 479403 71 21.67 54611 147 63.89 9791
-3 -19.44 449314 73 22.78 51929 149 65 9404
-1 -18.33 421538 75 23.89 49395 151 66.11 9035
1 -17.22 395646 77 25 46998 153 67.22 8682
3。 -16.11 371501 79 26.11 44731 155 68.33 8345
5 -15 348974 81 27.22 42586 157 69.44 8022
7 -13.89 327948 83 28.33 40557 159 70.56 7711
9 -12.78 308315 85 29.44 38635 161 71.67 7416
11 -11.67 289975 87 30.56 36799 163 72.78 7135
13 -10.56 272835 89 31.67 35076 165 73.89 6865
15 -9.44 256671 91 32.78 33443 167 75 6607
17 -8.33 241692 93 33.89 31895 169 76.11 6359
19 -7.22 227677 95 35 30428 171 77.22 6123
21 -6.11 214557 97 36.11 29036 173 78.33 5896
23 -5 202271 99 37.22 27715 175 79.44 5679
25 -3.89 190762 101 38.33 26462 177 80.56 5469
27 -2.78 179975 103 39.44 25272 179 81.67 5270
29 -1.67 169862 105 40.56 24133 181 82.78 5079
31 -0.56 160377 107 41.67 23061 183 83.89 4896
33 0.56 151399 109 42.78 22042 185 85 4721
35 1.67 143050 111 43.89 21073 187 86.11 4552
