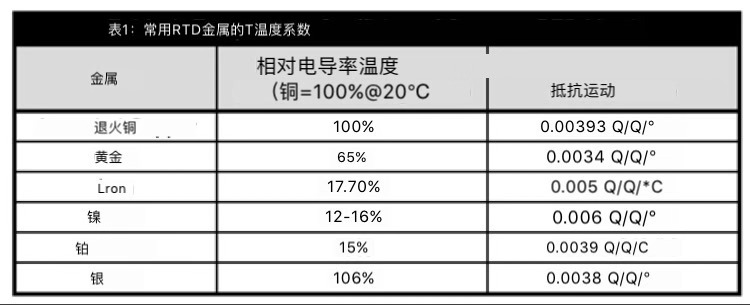

電阻溫度系數定義為RTD在100°C下的電阻減去0°C時的電阻除以100.然后將結果除以0°C時的電阻。電阻溫度系數是從0°C到100°C的平均電阻變化，從0°C到100°C的每個度數的實際變化非常接近但與之不同。

對于給定的溫度變化，銅具有最大的線性電阻變化。銅的低電阻使得難以測量溫度的微小變化。鎳在溫度變化時的電阻變化很大。鎳不是一種非常穩定的材料; 它的阻力因批次而異。雖然鎳比鉑便宜得多，但穩定鎳所需的額外工藝使得鎳傳感器比鉑更昂貴。

鉑金已成為精密測溫的事實標準。它具有相當高的電阻，具有良好的溫度系數，不會與空氣中的大多數污染氣體發生反應，并且在批次之間非常穩定。



1871年，Werner von Siemens發明了鉑電阻溫度檢測器，并提出了三項插值公式。由于溫度讀數不穩定，西門子的RTD迅速失寵。


1968年，國際電工委員會認識到Callendar-Van Dusen方程的缺點，定義了100歐姆鉑RTD的電阻與溫度曲線的20項多項式方程（對于1,000歐姆RTD，只需乘以10）。在Callendar和Van Dusen的一天，一個20項多項式需要幾天才能解決每個溫度點。數字計算機的到來使得解決這樣一個方程變得微不足道。

IEC 751是國際電工委員會的標準，它定義了100？，0.00385？/？/°C鉑RTD的溫度與電阻的關系。1,000？，0.00385？/？/°C鉑RTD定義為IEC 751規格的十倍。IEC 751定義了兩類RTD; A類和B類.A類RTD的工作溫度范圍為-200°C至650°C。B類RTD的工作溫度范圍為-200°C至850°C。B類RTD的A類RTD的不確定性大約是其兩倍。見圖1。



A類和B類RTD的不確定性方程是;

允許的不確定度 - A°C =±（0.15 + 0.002T）

允許的不確定度 - B°C =±（0.3 + 0.005T）

其中T =所需溫度，單位為攝氏度。

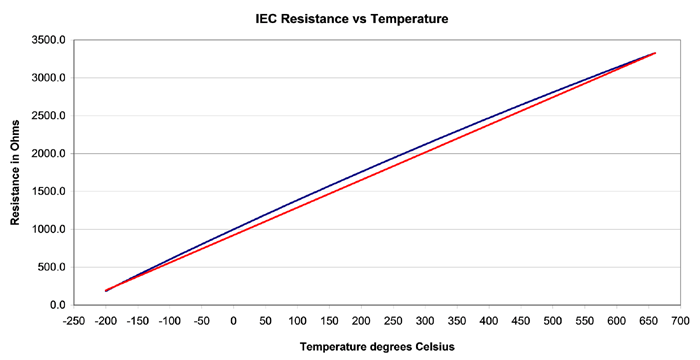

RTD傳遞函數可以在圖1的限制線之間的任何地方變化.RTD的傳遞函數不是完全線性的。仔細檢查電阻與溫度的關系表顯示，每100°C，溫度約為0.45°C。圖2顯示了1K？0.00385 RTD電阻與溫度曲線的藍線，紅線表示理想的直線響應。

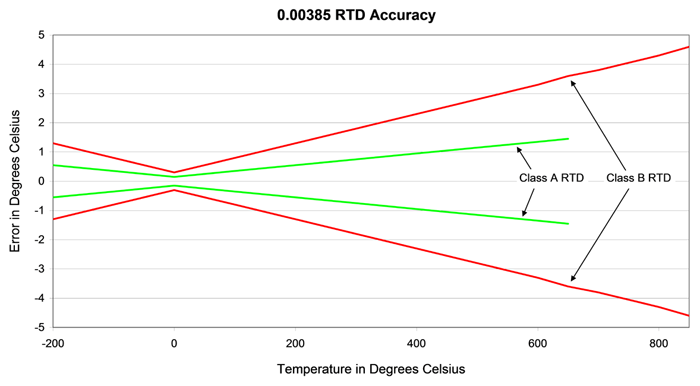

圖1：RTD不確定性


圖2：顯示RTD電阻“弓形”的RTD傳遞函數

什么是熱敏電阻如何定義以及它的理想精度是多少？

熱敏電阻是一種隨溫度變化其電阻的電氣設備（熱敏電阻是熱敏電阻的短路）。電阻隨溫度的變化遵循經典的對數曲線（見圖3）。

熱敏電阻由粉末金屬氧化物的混合物制成; 食譜是各種熱敏電阻制造商密切關注的秘密。粉末狀金屬氧化物充分混合并形成熱敏電阻制造過程所需的形狀。加熱形成的金屬氧化物直至金屬氧化物熔化并變成陶瓷。大多數熱敏電阻由切成單個傳感器的薄陶瓷片制成。通過在其上放置引線并浸入環氧樹脂或封裝在玻璃中來完成熱敏電阻。



在過去的80年里，熱敏電阻已經走過了漫長的道路。根據美國國家標準與技術研究院（NIST）的研究人員的說法，玻璃封裝的熱敏電阻比RTD更穩定。無論是玻璃還是環氧樹脂涂層的熱敏電阻都可以在很大的溫度范圍內保持±0.2°C。超精密（XP）熱敏電阻保持±0.1°C。

到20世紀60年代，熱敏電阻是主流傳感器。伍茲霍爾海洋研究所的兩位研究人員斯坦哈特??和哈特發表了一篇論文，定義了熱敏電阻的溫度與電阻公式。Steinhart-Hart方程已成為熱敏電阻的行業標準公式。



經典的Steinhart和Hart方程具有以下形式：

1 / T = A0 + A1（lnR）+ A3（lnR）3

其中：T =開爾文的溫度（開爾文=攝氏+ 273.15）

A0，A1，A3 =源自熱敏電阻的常數測量

R =熱敏電阻的電阻，單位為歐姆

ln =自然對數（記錄到Napierian基地2.718281828 ...）


在實踐中，在三個限定的溫度下進行三次熱敏電阻器電阻測量。這些溫度通常是兩個端點和感興趣的溫度范圍的中心點。該等式直接擊中這三個點，并且在該范圍內具有小的誤差。BAPI可以在0°C至70°C的溫度范圍內提供Steinhart-Hart系數，其不確定度為0.01°C或更低。

熱敏電阻沒有行業或政府標準。在HVAC / R世界中，10K熱敏電阻至少有5種不同的溫度與電阻曲線。所有熱敏電阻在77°F或25°C時都具有10,000歐姆的電阻，但是當您遠離77°F時，它們的變化很大。BAPI的10K-2和10K-3熱敏電阻在77°F時具有10,000歐姆的電阻。在32°F（0°C）時，10K-2熱敏電阻具有32,650歐姆的電阻和10K-3 29,490歐姆。如果用10K-3熱敏電阻代替10K-2，則在32°F時可能會產生6°F的測量誤差。

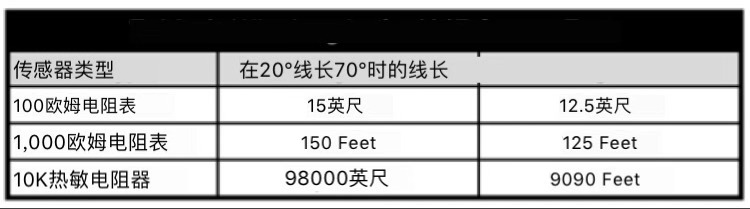

熱敏電阻的溫度變化非常大。區分一個程度和另一個程度相對容易。這種大的電阻變化將可以解決的溫度范圍限制為RTD可以解決的溫度范圍的一小部分。



RTD和熱敏電阻的精度和溫度范圍如何比較？

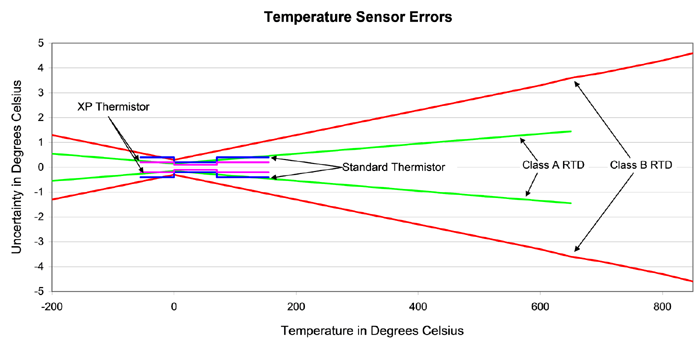

在熱敏電阻工作溫度范圍內，熱敏電阻通常比B類RTD更精確，類似于A類RTD。
