熱敏電阻描述

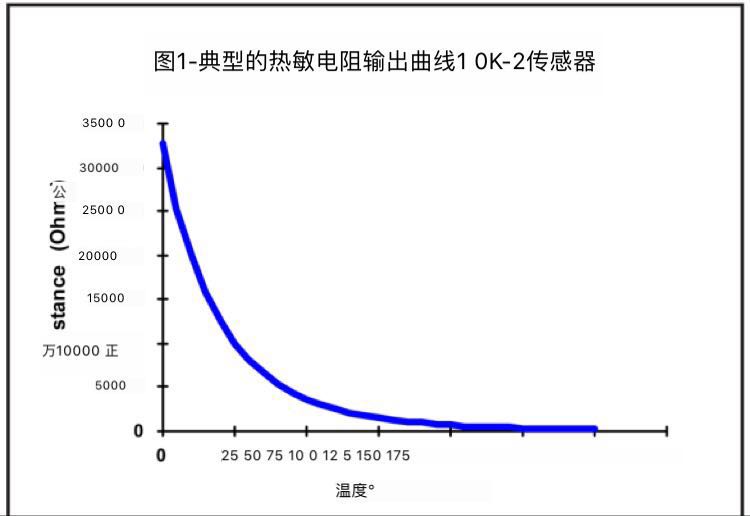

BAPI 熱敏電阻是一種熱敏感電阻，已知電阻變化較大，溫度變化很小。重要的是要注意熱敏電阻的電阻變化是非線性的。它遵循由熱敏電阻制造商提供的預定義曲線。熱敏電阻輸出曲線的示例可以在圖 1。

熱敏電阻制造遵循一個特定的曲線具有高度的精度。所有 BAPI 熱敏電阻的標準精度為 ± 0.2 °C 在商業溫度范圍

0 至 70 °C。BAPI 還提供了一個更高的精度傳感器，以滿足更嚴格的規格。額外的精度 [XP] 線在 0 至 70 °C 的商業溫度范圍內具有 ± 0.1 °C 的初始精度。兩個精度級別允許 BAPI 熱敏電阻進行交互，而無需抵消控制器的額外費用。

* 所有無源熱敏電阻 10 K Ω 和更小的 CE 兼容

熱敏電阻規格:

規范術語的定義

交換能力公差 (精度):

熱敏電阻跟隨的最大數量

相同的曲線將彼此不同。

耗散常數:

2.7 mW/°C

需要提高熱敏電阻的功率

體溫由 1 °C。在所有的心臟

BAPI 熱敏電阻產品是一個傳感器，2.7

MW/°C 耗散常數，以確保自我

加熱保持在絕對最低。

穩定性 (漂移):

電阻特性的量

熱敏電阻的變化。BAPI 僅使用

最高質量，“預老化” 熱敏電阻非常

小漂移值。超過十年的跨度，BAPI

熱敏電阻不會改變超過 0.1 °C。

低于 0.02 °C/年
操作范圍:

顯示的操作范圍是為 thermis-

僅 tor。安裝包可能進一步

限制操作范圍，并在

每個安裝類型規格。熱

時間常數也會影響基于

增加了大量的不銹鋼探頭和

水分保護封裝。

熱時間常數

裸傳感器通常被測量和指定

在靜止的空氣和時間在統計 63.2%

步驟溫度變化。攪拌液體試驗

通常會導致更快的響應時間

并在 63.2% 的步進溫度定時

改變。時間常數總是相同的

無論溫度的變化可能是。

5 秒 (靜空珠)

交換能力公差 (精度):

標準傳感器: ± 0.2 °C (0 至 70 °C)

高精度 [XP] 傳感器: ± 0.1 °C (0 至 70 °C)

傳感器類型	參考電阻	操作范圍
1.8 K	1.8 k ? @ 25 °C	-55 至 150 °C
2.2 K	2.2 k ? @ 25 °C	-55 至 150 °C
3 K * *	3 k ? @ 25 °C	-55 至 150 °C
3.3 K	3.3 k ? @ 25 °C	-55 至 150 °C
10K-2 * *	10 k ? @ 25 °C	-55 至 150 °C
10K-3 * *	10 k ? @ 25 °C	-55 至 150 °C
10K-3 (11 K) * *	5.2 k ? @ 25 °C	-55 至 150 °C
20 K * *	20 k ? @ 25 °C	-55 至 150 °C
47 K	47 k ? @ 25 °C	-55 至 150 °C
50 K	50 k ? @ 25 °C	-80 至 150 °C
100 K * *	100 k ? @ 25 °C	-55 至 150 °C

100 K 熱敏電阻輸出表

F	°C	歐姆	F	°C	歐姆	F	°C	歐姆
-39	39.44-	3916295	37	2.78	302466	113	45	41303
-37	38.33-	3627711	39	3.89	285206	115	46.11	39434
-35	37.22-	3362274	41	5	269035	117	47.22	37660
-33	36.11-	3117987	43	6.11	253877	119	48.33	35976
-31	35.00-	2893035	45	7.22	239664	121	49.44	34376
-29	33.89-	2685770	47	8.33	226331	123	50.56	32843
-27	32.78-	2494694	49	9.44	213819	125	51.67	31399
-25	31.67-	2318444	51	10.56	201971	127	52.78	30027
-23	30.56-	2155781	53	11.67	190946	129	53.89	28722
-21	29.44-	2004274	55	12.78	180588	131	55	27481
-19	28.33-	1865595	57	13.89	170853	133	56.11	26300
-17	27.22-	1737397	59	15	161700	135	57.22	25177
-15	26.11-	1618827	61	16.11	153092	137	58.33	24107
-13	25.00-	1509102	63	17.22	144992	139	59.44	23089
-11	23.89-	1407512	65	18.33	137367	141	60.56	22111
-9	22.78-	1313405	67	19.44	130189	143	61.67	21188
-7	21.67-	1226184	69	20.56	123368	145	62.78	20308
-5	20.56-	1145306	71	21.67	117000	147	63.89	19469
-3	19.44-	1069620	73	22.78	110998	149	65	18670
-1	18.33-	1000019	75	23.89	105338	151	66.11	17907
1	17.22-	935383	77	25	100000	153	67.22	17180
3	16.11-	875329	79	26.11	94963	155	68.33	16486
5	15.00-	819505	81	27.22	90208	157	69.44	15824
7	13.89-	767589	83	28.33	85719	159	70.56	15187
9	12.78-	719284	85	29.44	81479	161	71.67	14584
11	11.67-	674319	87	30.56	77438	163	72.78	14008
13	10.56-	632442	89	31.67	73654	165	73.89	13458
15	9.44-	593086	91	32.78	70076	167	75	12932
17	8.33-	556739	93	33.89	66692	169	76.11	12430
19	7.22-	522842	95	35	63491	171	77.22	11949
21	6.11-	491217	97	36.11	60461	173	78.33	11490
23	5.00-	461699	99	37.22	57594	175	79.44	11051
25	3.89-	434134	101	38.33	54878	177	80.56	10627
27	2.78-	408383	103	39.44	52306	179	81.67	10225
29	1.67-	384316	105	40.56	49847	181	82.78	9841
31	0.56-	361813	107	41.67	47538	183	83.89	9473
33	0.56	340581	109	42.78	45349	185	85	9121
35	1.67	320895	111	43.89	43273	187	86.11	8783
