熱敏電阻概述

熱敏電阻是一種由金屬氧化物制成的半導體，壓入小珠、圓盤、晶圓或其他形狀，在高溫下燒結，最后涂上環氧樹脂或玻璃。由此產生的裝置具有電阻，隨溫度變化。

熱敏電阻有兩種類型: 負溫度系數 (NTC) 熱敏電阻，其電阻隨溫度升高而減小，正溫度系數 (PTC) 熱敏電阻隨溫度升高而增大。NTC 熱敏電阻比 PTC 熱敏電阻更常用，尤其是用于溫度測量應用。

熱敏電阻用于溫度測量的一個主要優點是其極高的靈敏度。例如,

a 2252Ω熱敏電阻具有-100 的靈敏度Ω/?C 在室溫下。電阻較高的熱敏電阻可以表現出-10 k 的溫度系數Ω/?C 或更多。相比之下，100Ω鉑金 RTD 靈敏度僅為 0.4Ω/?熱敏電阻微珠的物理尺寸也會對溫度變化產生非?？焖俚捻憫?yīng)。

熱敏電阻的另一個優點是它的電阻相對較高。熱敏電阻可與基礎電阻 (在 25?C) 從數以億計的歐姆。這種高電阻降低了導線固有電阻的影響，這可能會導致 RTDs 等低電阻器件的重大誤差。
例如，RTD 測量通常需要 3 線或 4 線連接，以減少引線電阻引起的錯誤，而 2 線連接熱敏電阻通常是足夠的。

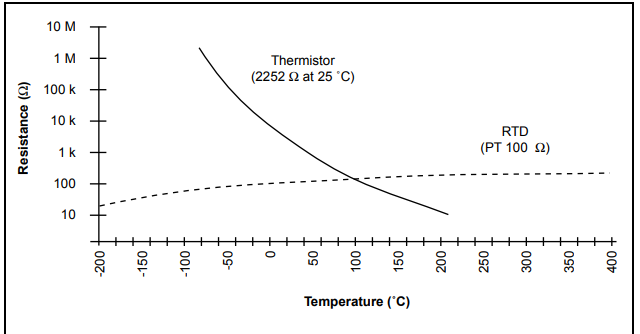

熱敏電阻的高電阻和靈敏度的主要權衡是其高度非線性輸出和相對有限的工作范圍。根據熱敏電阻的類型，上范圍通常限制在 300 左右?圖 1 顯示了 2252 的電阻-溫度曲線Ω熱敏電阻。一個 100 的曲線ΩRTD 也顯示為比較。



圖 1.熱敏電阻的電阻-溫度曲線

 或者，你可以提供一個恒定的電壓源，V_前,和一個參考電阻，是_R,并在一個簡單的分壓器配置熱敏電阻。在此配置中，如圖 2b 所示，輸出電壓 V₀將等于VEX* RT/(RT + R0).


電壓輸出信號的電平將直接取決于熱敏電阻和電流或電壓激勵源的大小。因此，您可能會嘗試使用更高的電流或電壓激勵，以產生更高的電平輸出信號。這可能是非常有害的，因?yàn)殡娏鲗?dǎo)致熱敏電阻內部加熱，這似乎是一個錯誤。
這種現象被稱為自加熱，通常由制造商指定的功率將提高熱敏電阻的溫度 1°C.
當電流通過熱敏電阻時，熱敏電阻消耗的功率等于 I²是，會加熱熱敏電阻。熱敏電阻，其體積小，電阻高，特別容易這些自加熱誤差。制造商通常將其指定為耗散常數，這是加熱所需的功率
熱敏電阻 1°C 來自環境溫度 (mW/°C)。耗散常數在很大程度上取決于熱是如何容易從熱敏電阻轉移，所以耗散常數可以指定不同的介質-在靜止空氣，水，或油浴。典型的耗散常數范圍從小于 0.5 mW/°C 靜風至 10 mW/°C 或更高的熱敏電阻浸入水中。一 2,252Ω由 1毫安勵磁電流供電的熱敏電阻將耗散 I²R = 1毫安 (2,252)Ω= 2.25 mW。如果此熱敏電阻的耗散常數為 10 mW/°C，熱敏電阻將自熱 0.225°因此，仔細閱讀熱敏電阻的自加熱規格，并相應地選擇勵磁電流或電壓。如果你的熱敏電阻有一個小的耗散常數，那么你應該盡量減少你的勵磁電流的水平，以盡量減少自熱誤差。

熱敏電阻信號調節系統
使用熱敏電阻進行溫度測量與基于 PC 的 DAQ 系統需要一些信號調理硬件接口熱敏電阻的測量設備，如插入式 DAQ 板。信號調理在這里被定義為接口熱敏電阻及其輸出信號到數據采集板或模塊所需的任何調理。DAQ 板或模塊執行實際的模數轉換 (A/D)。簡單地說，熱敏電阻的信號調理應該包括以下功能。
勵磁電流或電壓源？-如上一節所述，恒定電流或電壓(帶參考電阻) 將熱敏電阻轉換為可測量的電壓輸出。更高電平的勵磁源會產生更高電平的電壓輸出，但也會增加熱敏電阻的自熱。
信號放大-大多數信號調節器包括電壓信號放大器。放大的熱敏電阻電壓產生一個高層次的電壓信號，不容易受到噪聲損壞和更精確的數字化。
低通濾波-低通濾波器拒絕熱敏電阻信號中不需要的噪聲。溫度信息熱敏電阻中所含的電壓帶寬相對較低，或緩慢變化。然而，測量電路很可能會從環境中提取更高的頻率噪聲。最常見的是 50 或 60Hz 的噪聲從電源線和機械。
低通噪聲濾波器的設計是通過衰減任何信號組件的頻率超過一些定義的帶寬消除這種噪聲。
隔離-信號調理硬件與隔離服務電隔離熱敏電阻和其他來自測量系統的傳感器。隔離防止接地回路，拒絕大共模電壓，并在一般保護數據采集系統從高電壓。
復用-典型的插件 DAQ 板有 8 到 16 個模擬輸入通道。但是，您可以使用外部復用系統，包括在一些信號調理系統，以擴大輸入通道的數量，你可以連接到一個數據采集板。多路復用系統按順序?qū)⒍鄠€(gè)通道切換到 DAQ 板的單輸入通道。

SCXI 信號調理系統
基于 PC 的 DAQ 的信號調理系統的一個例子是儀器 (SCXI) 的信號調理擴展。SCXI 是一種儀器前端，可連接到插件 DAQ 板、遠程 RS-232 或 RS-485 網絡，或直接連接到 PC 的并行端口。SCXI 模塊處理來自各種信號源的信號，如熱敏電阻、 RTDs 、熱電偶和應變計。條件信號被傳遞到一個插件 DAQ 板，直接獲取信號到 PC 內存。或者，信號可以在 SCXI 單元本地?cái)?shù)字化，并通過并行端口或串行通信到 PC。
SCXI 產品線有各種各樣的模擬和數字 I/O 模塊的各種類型的傳感器和信號。特別是，SCXI-1121 和 SCXI-1122 非常適合熱敏電阻 (見表 1)。SCXI-1121 是一個隔離放大器和多路復用器模塊，具有四個隔離輸入通道。四個通道中的每一個都有一個具有跳線可選增益的放大器 (從 1 到 2,000) 和一個低通濾波器 (4Hz 或 10 kHz)。該 SCXI-1121 還具有四通道隔離電壓或電流激勵
CXI-1122 是多路復用器輸入模塊，可配置 16 個雙線輸入或 8 個四線熱敏電阻輸入。輸入復用成一個隔離放大器，這是可編程的增益 0.01 (高電壓) 到 2,000。該模塊包括一個隔離電壓和一個隔離電流源。

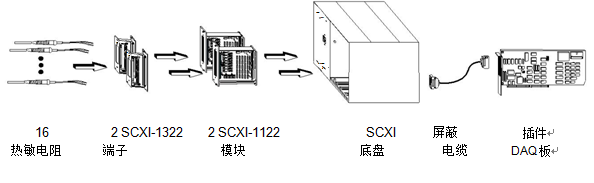

圖 3.監測 16 個熱敏電阻的 SCXI-1122 系統
