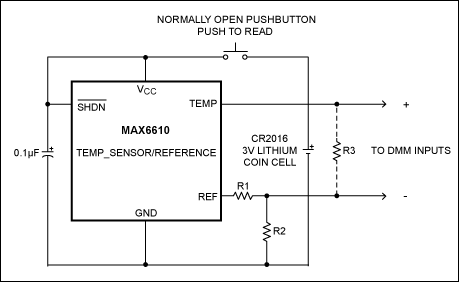

圖1.一個簡單的溫度傳感電路。



表1.不同DMM讀數標度的電阻*值

  為10mV /℃ 為1mV /℃ 為1mV /°F

R1 68.1kΩ 68.1kΩ 68.1kΩ

R2 28kΩ 28kΩ 19.6kΩ

R3 打開 2.21kΩ 3.32kΩ

*所有電阻±1％容差。



任何數字電壓表或手持式數字萬用表都可以作為讀數。所需的電源電壓約為3V，因此合適的電源可以是兩節AA堿性電池或鋰幣型電池。典型的電源電流約為0.2mA。CR2016型電池可以連續運行電路數百小時，如果電路配有常開按鈕，可以連續運行幾年，如圖所示。



將輸出電壓與溫度的關系（圖2）與油浴中的鉑電阻標準溫度計進行比較，得到如圖3所示的誤差曲線。

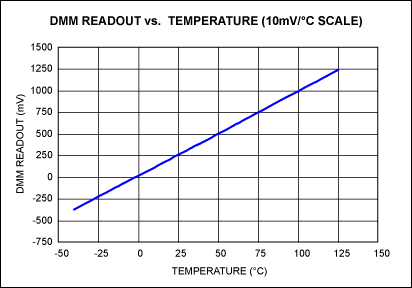

圖2.圖1電路的輸出電壓與溫度的關系。注：比例因子= 10mV /°C。

圖3.圖1電路的溫度誤差，相對于油浴中的鉑電阻標準溫度計。該電路在-40°C至+ 125°C范圍內出現±2°C的誤差。



要將電路用作探頭，請構建直徑為1mm，長度約為5mm的銅線探頭。將其直接焊接到IC的GND引腳上的小型PC焊盤。導線應接觸GND引腳。對于機械支撐，您還可以將電線粘合到PC板上。（我們的想法是使用銅線作為從IC到探測點的低熱阻路徑。）為了最大限度地減少探針到電路板的熱損失（熱損失會影響溫度測量精度），請使用細長的銅線作為與IC的電氣連接。



電路板溫度傳感器的要求與溫度探頭的要求有些相反。對于電路板溫度檢測，IC必須與電路板緊密熱接觸。在IC引腳處立即連接大的銅區域（即，銅島和IC之間的粗線很短或根本沒有線路）。通過與電路板進行熱接觸，銅區域可確保良好的熱傳遞，并確保電路板和傳感器之間的溫度讀數準確。
