傳感器測量通常將感興趣的物理現象轉換為電子電路參數，例如電阻和電容，然后可以用橋接電路讀取。橋電路產生的輸出電壓或電流信號與溫度和電源電壓成比例，從而使測量系統能夠自我補償這些變量。傳感器示例包括：
1、用于溫度傳感的熱敏電阻
2、用于壓力傳感的電阻/電容應變計
3、用于方向/位置傳感的磁阻傳感器
3、用于方向/位置傳感的磁阻傳感器
直接產生信號電壓或電流的傳感器不需要橋接電路來轉換物理變量。例子包括熱電偶，基于ECG的醫療儀器，以及電源監控電路中電流檢測電阻兩端的電壓。
今天的傳感器應用包括消費電子產品（溫度計，壓力秤，GPS系統），汽車設備（燃料傳感器，爆震傳感器，制動線傳感器，窗口夾點控制），工業和醫療儀器（閥門位置傳感，溫度 - 基于系統校準和報警，以及ECG）。它們的環境富含EMI噪聲，電源諧波，接地回路電流和ESD尖峰，而要提取的感興趣信號非常小。因此，模擬傳感器接口變得不重要，并且必須保持嚴格的規格，同時拒絕環境現象。為了商業上的成功，它還必須提供低成本，小尺寸和（對于電池供電的儀表）低電源電流。
放大或不放大
系統設計人員喜歡保持模擬鏈短路，以期提高信號對外部噪聲現象的免疫力。（數字電路通常不受??噪聲影響，但并非總是如此。）過去，冗長的模擬鏈在連續階段處理給定的信號處理任務。例如，一級提供差分增益而沒有共模抑制，另一級提供無差分增益的共模抑制。雙電源和高壓電源軌還有助于緩解模擬電路的信噪比限制。對更短的模擬鏈和單電源，低壓模擬電源軌的要求迫使創新架構的發展以應對這些挑戰。
系統設計早期出現的一個決定是ADC和傳感器是否可以直接連接。在某些應用中，這種直接連接可以節省空間和功率。例如，高阻比率電橋可以使用許多ADC中存在的基本內部參考電壓，因此無需外部參考。
另一方面，可以使用儀表放大器（IA）將傳感器連接到ADC的實質情況：
1、在某些應用中，在其源極放大小模擬信號可以提高整體信噪比，尤其是當傳感器距離ADC一定距離時。
2、許多高性能ADC沒有高阻抗輸入，因此必須由低源阻抗的放大器驅動，以充分利用其規格。在沒有用于這種配置的中間放大器的情況下，諸如輸入電流尖峰和不匹配的源電阻之類的像差會引入增益誤差。
3、外部放大器允許用戶優化應用的信號調理（濾波）。
4、IA提供的增益通過簡化系統設計約束和降低整體系統成本，改善了傳感器和ADC之間的接口。例如，需要昂貴的，分辨率高得多的ADC來讀取未讀取的傳感器信號，而不是放大的傳感器信號所需的信號。
低抵消大資產
學校教科書非常擅長描述理想世界?？梢詫?dǎo)出等式中的所有未知數，并且所有問題都在后面列出了答案。另一方面，現實世界最好通過實驗室長時間試圖讓模擬電路工作來描述，通常是在程序里程碑
即將來臨時...... 在使用IA時遇到的各種DC錯誤來源中讀取傳感器信號，輸入失調電壓（V OS）的影響可能是最關鍵的。實際上，每個其他DC誤差源都是根據V OS建模的：DC CMRR表示DC V OS隨輸入共模電壓的變化，DC PSRR表示DC V OS隨電源變化的變化電壓。
即使V OS可以在制造過程中被校準的，V形的漂移OS（相對于溫度和時間）是更令人關注的是比初始DC偏移本身。這種漂移誤差最好由芯片內的有源電路解決。
AC誤差的重要來源之一是噪聲，這是半導體芯片設計和工藝中固有的。因?yàn)榇蠖鄶?shù)傳感器信號被高增益塊放大，所以輸入?yún)⒖荚肼曇脖幌嗤脑鲆娣糯蟆Ｔ肼曈袃煞N形式：粉紅噪聲（也稱為1 / f或閃爍噪聲）和白噪聲。粉紅噪聲在較低頻率（<100Hz左右）時更為關鍵，白噪聲通常決定了更高信號帶寬下的芯片性能（圖1））。由于大多數IAs處理低頻信號，因此本文更仔細地研究了粉紅噪聲。

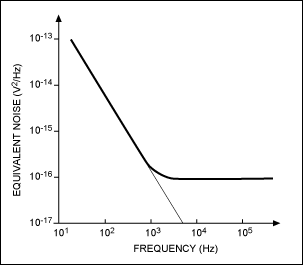

圖1.半導體器件中的噪聲密度。
在傳統的低噪聲模擬電路設計中，雙極晶體管通常優選用于輸入級電路，特別是如果必須達到低水平的粉紅噪聲。粉紅噪聲起源于半導體表面上的缺陷位置處的復合效應，因此，CMOS器件噪聲傾向于具有比雙極器件噪聲更大的幅度和更高的轉角頻率。（粉紅噪聲密度等于白噪聲密度的頻率定義為噪聲轉角頻率。）
大多數傳感器更喜歡高阻抗輸入，這迫使在IAs上使用CMOS前端。這反過來似乎使得有必要接受伴隨的更高水平的低頻噪聲。幸運的是，連續抵消輸入失調電壓的零漂移電路設計技術也傾向于抵消低頻輸入粉紅噪聲。
三個運算放大器與間接電流反饋
傳統的IA使用三個運算放大器來創建輸入緩沖級和輸出級（圖2）。輸入緩沖級提供所有差分增益，單位共模增益和高阻抗輸入。差分放大器輸出級然后提供具有零共模增益的單位差分增益。該IA在許多應用中運行良好，但其簡單性隱藏了兩個顯著的缺點：可用輸入共模電壓范圍有限，其AC CMRR有限。

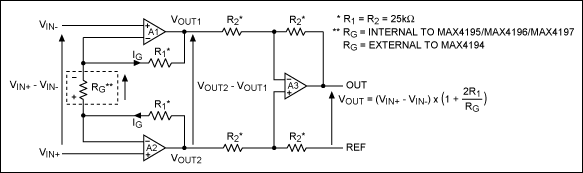

圖2.傳統的三運放IA。
基于三運放架構的IAs具有限制性傳輸特性（圖3）。它們的架構可以允許緩沖放大器A1和A2的輸出在輸入共模和輸入差分電壓的某種組合期間飽和到電源軌中。在這種情況下，IA不再拒絕輸入共模電壓。
圖3.各種共模電壓下的有限傳輸特性（高增益時，“眼”壓縮）。
因此，大多數運算放大器IAs的數據手冊顯示了可用輸入共模電壓與輸出電壓的關系圖。由于輸出電壓只是輸入差分電壓的縮放版本，因此該圖的兩個軸也可以標記為“輸入共模電壓”和“輸入差分電壓”。六邊形內的灰色區域表示“有效”工作區，其中放大器A1和A2的輸出未飽和到電源軌中。
請注意，圖3圖表對單電源應用具有重要意義。共模電壓很容易接近電路接地，灰色區域不會延伸到電路接地。某些應用（例如低側電流檢測）不能使用傳統的三運放IA，因?yàn)檩斎牍材ｋ妷旱扔诘仉娢弧?/span>
三運放IAs通過匹配差分放大器周圍的片上電阻實現DC的高共模抑制，但這種IA的反饋架構可能會顯著降低AC CMRR。為了克服這個和其他缺點，已經開發了備選的IA架構。例如，2-g M間接電流反饋方法取得了相當大的成功（圖4）。

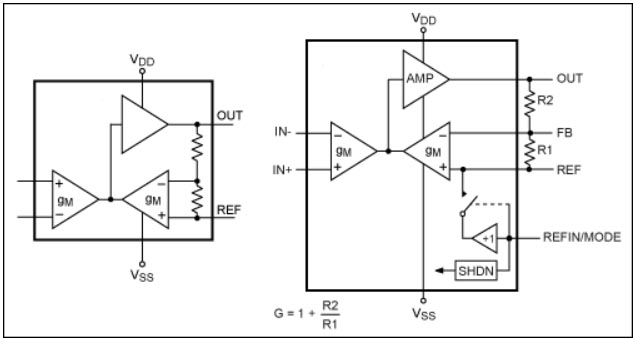

圖4. IA的間接電流反饋架構。
2 g M架構由兩個匹配的跨導放大器和一個高增益放大器組成。由于匹配的放大器具有相同的g M，因此它們?cè)谄漭斎攵水a(chǎn)生相等的差分電壓，因此輸出電壓由電阻分壓比R f / R g決定。輸出共模電壓由REF引腳的電壓設置。由輸入g M放大器實現的電壓 - 電流轉換固有地抑制輸入共模電壓，從而為放大器提供高DC和AC CMRR。
即使輸入共模電壓等于負電源軌，間接電流反饋IA架構也可實現全輸出電壓擺幅。因此，它提供了使用三運放IA架構無法實現的擴展操作范圍。
抵消取消技術：抓住漂移？
如上所述，IAs的兩個重要規格是粉紅噪聲（也稱為1 / f或閃爍噪聲），以及V OS及其漂移（相對于溫度和時間）。由于1 / f噪聲是一種低頻現象，許多用于實現“零漂移”和輸入偏移電壓抵消的電路技術也消除了1 / f噪聲。這些技術包括采樣放大器，自動調零放大器，斬波放大器，斬波穩定放大器和斬波穩定放大器。每種架構都提供了可用信號帶寬，開關噪聲和輸入偏移消除的最終精度的不同組合。
例如，基于快速電容器的采樣技術已應用于IA，以便自動校正輸入偏移電壓。但是，由于采樣輸入并非真正的高阻抗結構，因此源電阻的不匹配會影響最終的系統級精度，例如在某些不平衡電橋中發現的電阻。
應用
介紹兩種IA應用：比率電橋電路和低端電流檢測放大器。
標準電橋測量系統的一種變體是比例電橋，它提供類似的高精度但成本更低。成本較低，因?yàn)楸壤姌虿恍枰軈⒖荚磥眚?qū)動電橋和ADC參考輸入。相反，可以使用“自由”但相對不準確且高ppm /°C的參考源（例如電源軌）來驅動橋和ADC。
眾所周知，即使是具有軌到軌輸出的運算放大器也難以保持完全精度，同時將其輸出驅動到任意軌道的幾百毫伏之內。對于具有高動態范圍和單極性信號輸入的放大器，因此需要將輸出偏置地面250mV左右。該偏置電壓驅動電阻鏈的一端，因此應由低輸出阻抗的緩沖器驅動，以避免引入無意的增益誤差。為了最大限度地減少輸出誤差，該單位增益運算放大器緩沖器還應具有低DC偏移和低漂移。
IA在小型封裝中集成了精密，零漂移運算放大器緩沖器和2 g M間接電流反饋IA。該緩沖器和一個簡單的外部電阻分壓器（圖5）可用于創建與ADC參考電壓成比例的穩定偏置參考電壓。它還可以驅動差分輸入ADC的一個輸入。IA的內部斬波器 - 斬波器穩定架構消除了運算放大器緩沖器和主（前向）和反饋路徑的g M放大器中的粉紅噪聲效應。該器件還包括一個關閉模式，可用于功耗敏感的應用。

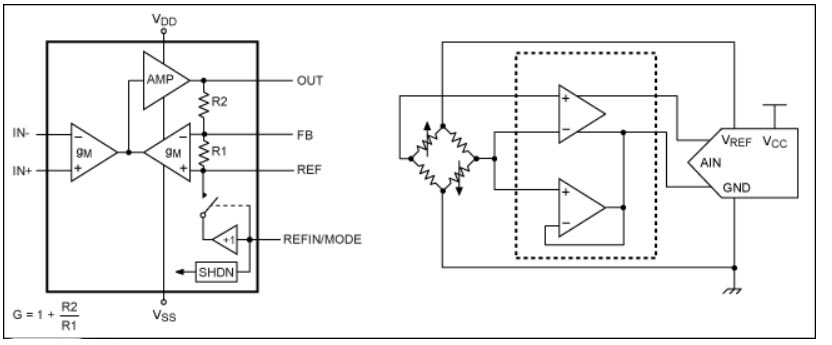

圖5.驅動比率電橋
做出完美的電流感
當今便攜式電子設備對有源電源管理的需求日益增長，這引起了人們對電流檢測放大器的興趣。接地檢測IA可用作存儲器模塊或微處理器的核心電壓路徑中的高端電流檢測放大器（圖6），或用作返回路徑中的低端電流檢測放大器。 H橋電力電子變換器。這些應用中的極高電流（有時接近90A）意味著檢測電壓必須非常小，以防止檢測電阻中的功率損耗過大。通常，這種檢測電阻只是電源電感本身的ESR。要準確讀取這些小的檢測電壓，V OS與需要精確放大的最小感測電壓（即最小負載電流）相比，它必須非常小。

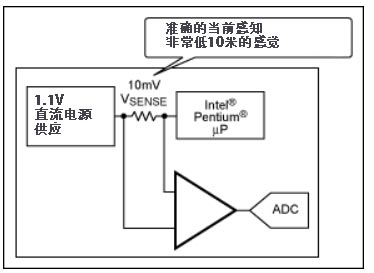

圖6.感應計算機應用中的高電流
計算機硬件中的核心電壓可以在0.9V至1.5V之間變化，因此必須在存在低且變化的共模電壓的情況下測量小的感測電壓。因此，具有低V OS，高CMRR 的MAX4208 以及針對單電源應用優化的架構等IA 非常適用于此目的。
