硅溫度傳感器測量遠離主機系統的遠程溫度。溫度傳感器將此溫度轉換為方波，其頻率與其封裝的絕對溫度成比例，同時從電源吸取很少的電源電流。輸出信號的幅度等于芯片的電源，必須通過電纜發送到主機系統。使用RS-232接口，低功耗專用芯片實現通信，同時為傳感器供電。
圖1顯示了一種通過RS-232接口電纜連接溫度傳感器的非常簡單的方法。傳感器IC1的電源（6V /250μA，最大值）由3V供電的RS-232發送器IC2的一個驅動器輸出提供。IC的驅動器輸出電壓可調節至±5.5V，完全兼容RS-232，但在線路末端向接收器提供最小電流。用戶可以從RS-232輸出吸取的電流量大于1mA。（RS-232表明接收器輸入端的電壓必須高于±3V，接收器輸入阻抗最小為3kΩ。）二極管D1有助于將IC1電源電壓降至+ 5V，同時還可防止反向電壓。

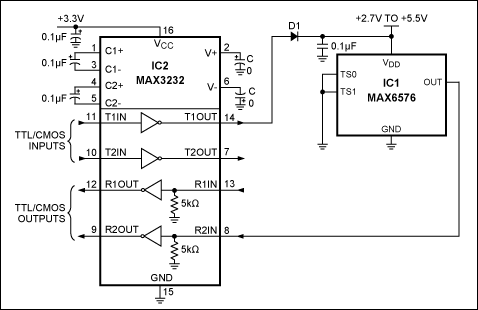

圖1. RS-232供電的溫度傳感器。
IC1輸出是方波，其頻率與IC1的封裝溫度成比例，并且與IC2內的一個接收器的輸入相關聯。為了保證安全通信，我們現在必須確保它們之間的輸入/輸出電壓電平兼容。
對于V DD = 5V，對于3.2mA灌電流，IC1電平0輸出等于0.4V。等級1等于（V DD-1.5V）用于800μA灌電流。IC2接收器電壓輸入電平（每RS-232）為±3.0V（最小值），但實際上是TTL / CMOS電平：電平0低于0.8V，高電平低于2.4V?？梢蕴峁┳钚?00μA的電流（在3kΩ最小值范圍內最小可達到2.4V），符合0級和1級電流是沒有問題的。電源電流引起的電纜壓降可以忽略不計; 0.22mm²的分段電纜適用于此類應用，并且僅提供80Ω/ km的長度。主機系統CPU必須只測量信號頻率，即根據IC1 TS0和TS1引腳的連接方式，我們將得到例如F（Hz）= 4T（K）。
