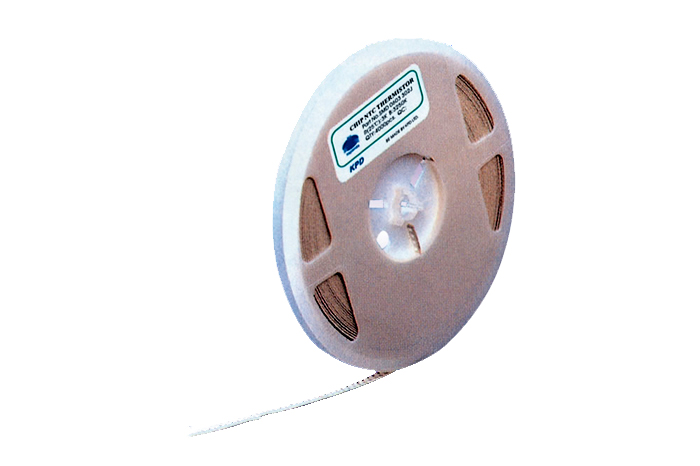

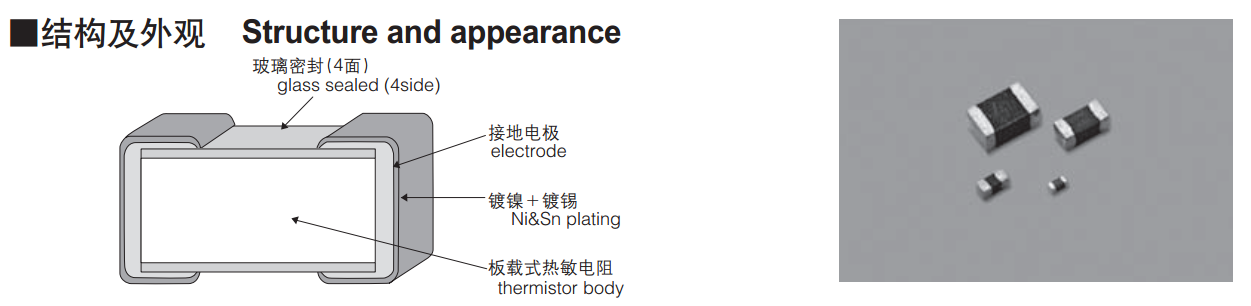

產品簡介： SMD貼片式熱敏電阻 特點： 體積小，適合高密度PCB 響應時間快，精密度高 可焊性好 玻璃表面保護，高穩定性……
表面NTC貼片型熱敏電阻，可和半導體及被動元器件等電子部品一次性貼裝在基板上，最適合用于HDD的電流控制、CD?DVD用光學頭的溫度補償電路、LED照明的溫度監視、電池組的溫度控制等各種用途的溫度檢出電路。
貼片NTC熱敏電阻共有4個常規型號：0402（1005），0603（1608），0805（2012），1206（3216），尺寸大小可以參考下表：
| 封裝類型 | L（長） | W（寬） | T（厚） | M（端頭寬） |
| 0402（1005） | 0.04±.006（1.0±0.15） | 0.02±.004（0.5±0.10） | 0.024max（0.60max） | 0.004min（0.10min） |
| 0603（1608） | 0.063±.006（1.6±0.15） | 0.031±.006（0.8±0.15） | 0.037max（0.95max） | 0.004min（0.10min） |
| 0805（2012） | 0.08±.008（2.0±0.20） | 0.05±.008（1.25±0.2） | 0.05max（1.25max） | 0.006min（0.15min） |
| 1206（3216） | 0.126±.008（3.2±0.20） | 0.063±.008（1.6±0.20） | 0.063max（1.60max） | 0.008min（0.20min） |
NTC貼片式熱敏電阻是通過膠帶鑄造制造的，最近從陶瓷芯片電容器和陶瓷基板行業借來的技術。將類似于用于制造珠熱敏電阻的氧化物 - 粘合劑漿料倒入固定裝置中，該夾具允許將非常嚴格控制的材料厚度澆鑄到帶或可移動載體上。將鑄造材料干燥成柔性陶瓷帶，其被切割成更小的部分并且在高溫下燒結成厚度為0.01英寸至0.03英寸(0.25mm至0.80mm)的晶片。在施加厚膜電極材料之后，將晶片切成芯片。這些芯片可以用作表面貼裝器件，也可以通過連接引線和涂覆環氧樹脂，酚醛樹脂或玻璃的保護涂層制成分立單元。
典型的芯片尺寸范圍為：0.04英寸×0.04英寸(1mm×1mm)至0.10英寸×0.10英寸 (2.5毫米×2.5毫米)的方形或矩形;涂層芯片熱敏電阻通常測量直徑為0.08英寸至0.10英寸(2.0毫米至2.5毫米);非常小的涂層貼片式熱敏電阻在0.02英寸至0.06英寸(0.5毫米至1.5毫米)的直徑?？捎糜谛枰〕叽纾焖夙憫?。
| 類型 | 阻值 | 公差 |
B值 范圍 |
公差 |
溫度 |
耗散系數 |
熱時間 |
最大值 功率 |
|---|---|---|---|---|---|---|---|---|
| SM08 | .2 - 250kΩ | 1,2,3,5,10％ | 2500-4500 | 3,2,1％ | -40°C - + 125°C | 2.00mW /℃ | 2.5秒 | 250 mW |
| SM06 | .25 - 470kΩ | 1,2,3,5,10％ | 2500-4500 | 3,2,1％ | -40°C - + 125°C | 1.50mW /℃ | 2.0秒 | 200 mW |
| SM04 | 0.3 - 470kΩ | 1,2,3,5,10％ | 2500-4500 | 3,2,1％ | -40°C - + 125°C | 1.10mW /℃ | 1.5秒 | 125 mW |
| 類型 | L（mm） | L1（mm） | W（mm） | T（mm） |
|---|---|---|---|---|
| 08 | 2.00±0.2 | 1.20±0.2 | 1.25±0.2 | .55±0.10 |
| 06 | 1.60±0.15 | 1.0±0.15 | 0.80±0.15 | 0.50±0.10 |
| 04 | 1.00±0.05 | 0.50±0.05 | 0.50±0.05 | 0.35±0.05 |
| 零件號 |
阻值 （KΩ） |
B值 （ºK） |
耗散 常數（毫瓦/℃） |
熱時間 常數（秒） |
功率（mW） |
|---|---|---|---|---|---|
| SM04301275 | 0 | 2750 | 1.10 | 1.5 | 125 |
| SM04501275 | 1 | 2750 | 1.10 | 1.5 | 125 |
| SM04102302 | 1 | 3000 | 1.10 | 1.5 | 125 |
| SM04202302 | 2 | 3000 | 1.10 | 1.5 | 125 |
| SM04502345 | 5 | 3450 | 1.10 | 1.5 | 125 |
| SM04103372 | 10 | 3700 | 1.10 | 1.5 | 125 |
| SM04103395 | 10 | 3950 | 1.10 | 1.5 | 125 |
| SM04103411 | 10 | 4111 | 1.10 | 1.5 | 125 |
| SM04253411 | 25 | 4111 | 1.10 | 1.5 | 125 |
| SM04503411 | 50 | 4111 | 1.10 | 1.5 | 125 |
| SM04104411 | 100 | 4111 | 1.10 | 1.5 | 125 |
| SM04253452 | 25 | 4500 | 1.10 | 1.5 | 125 |
| SM04503452 | 50 | 4500 | 1.10 | 1.5 | 125 |
| SM04104452 | 100 | 4500 | 1.10 | 1.5 | 125 |
| SM04474452 | 470 | 4500 | 1.10 | 1.5 | 125 |
| 零件號 |
阻值 （KΩ） |
B值 （ºK） |
耗散 常數（毫瓦/℃） |
熱時間 常數（秒） |
功率（mW） |
|---|---|---|---|---|---|
| SM06251275 | 0 | 2750 | 1.5 | 2.0 | 200 |
| SM06501302 | 1 | 3000 | 1.5 | 2.0 | 200 |
| SM06102345 | 1 | 3450 | 1.5 | 2.0 | 200 |
| SM06202345 | 2 | 3450 | 1.5 | 2.0 | 200 |
| SM06502345 | 5 | 3450 | 1.5 | 2.0 | 200 |
| SM06103345 | 10 | 3450 | 1.5 | 2.0 | 200 |
| SM06103372 | 10 | 3700 | 1.5 | 2.0 | 200 |
| SM06103395 | 10 | 3950 | 1.5 | 2.0 | 200 |
| SM06253395 | 25 | 3950 | 1.5 | 2.0 | 200 |
| SM06503395 | 50 | 3950 | 1.5 | 2.0 | 200 |
| SM06104411 | 100 | 4111 | 1.5 | 2.0 | 200 |
| SM06154411 | 150 | 4110 | 1.5 | 2.0 | 200 |
| SM06503452 | 50 | 4500 | 1.5 | 2.0 | 200 |
| SM06104452 | 100 | 4500 | 1.5 | 2.0 | 200 |
| SM06474452 | 470 | 4500 | 1.5 | 2.0 | 200 |
| 零件號 |
阻值 （KΩ） |
B值 （ºK） |
耗散 常數（毫瓦/℃） |
熱時間 常數（秒） |
馬克斯 功率（mW） |
|---|---|---|---|---|---|
| SM08202345 | 2 | 3450 | 2.0 | 2.5 | 250 |
| SM08502345 | 5 | 3450 | 2.0 | 2.5 | 250 |
| SM08103345 | 10 | 3450 | 2.0 | 2.5 | 250 |
| SM08502395 | 5 | 3950 | 2.0 | 2.5 | 250 |
| SM08103395 | 10 | 3950 | 2.0 | 2.5 | 250 |
| SM08253395 | 25 | 3950 | 2.0 | 2.5 | 250 |
| SM08503395 | 50 | 3950 | 2.0 | 2.5 | 250 |
| SM08103411 | 10 | 4111 | 2.0 | 2.5 | 250 |
| SM08253411 | 25 | 4111 | 2.0 | 2.5 | 250 |
| SM08503411 | 50 | 4111 | 2.0 | 2.5 | 250 |
| SM08104411 | 100 | 4111 | 2.0 | 2.5 | 250 |
| SM08503452 | 50 | 4500 | 2.0 | 2.5 | 250 |
| SM08104452 | 100 | 4500 | 2.0 | 2.5 | 250 |
| SM08154452 | 150 | 4500 | 2.0 | 2.5 | 250 |
| SM08254452 | 250 | 4500 | 2.0 | 2.5 | 250 |
