NTC熱敏電阻的高靈敏度使其成為溫度感測應用的理想選擇。這些低成本NTC傳感器通常用于-40℃至+ 300℃的溫度范圍。


　　NTC熱敏電阻的選擇標準是:

　　溫度范圍

　　電阻范圍

　　測量精度

　　環境(周圍介質)

　　響應時間

　　尺寸要求。


　　適用于溫度測量的電路之一是惠斯通電橋，其中NTC熱敏電阻用作一個橋臂。

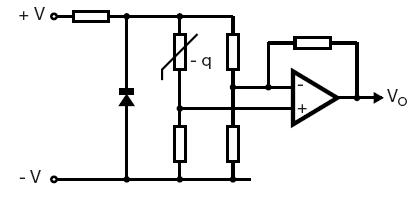

具有作為差分放大器的運算放大器的溫度感測橋。

簡單溫控電路

使用匹配的一對NTC熱敏電阻的典型熱檢測器的電路圖。

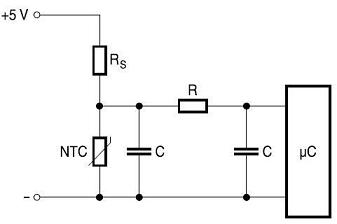

包括NTC熱敏電阻和微控制器的電路的示例如下。

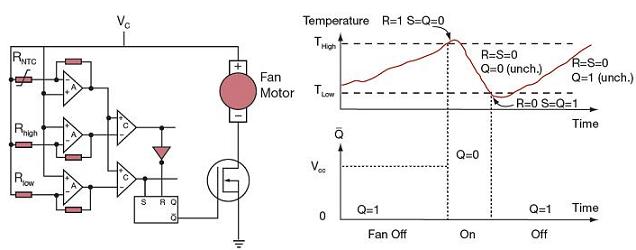

PC冷卻風扇中NTC熱敏電阻電路保護示例

NTC熱敏電阻溫度傳感器用作熱敏開關

NTC熱敏電阻溫度傳感器的常見用途是使用諸如μA741這樣的運算放大器的熱開關電路的橋臂之一。下圖顯示了用于冰箱恒溫器的典型的熱開關電路。該電路由10 VDC齊納二極管穩壓電源，惠斯通電橋（含NTC熱敏電阻溫度傳感器）和控制三端雙向程序組合的集成比較電路組成。該電路設計為在-5℃下切換2A的最大負載電流，并以+ 5C開啟。

使用NTC溫度傳感器的冰箱恒溫器
