電池組充電控制板采用NTC熱敏電阻作為溫度傳感器的案例
所有充電電池組和鋰電池必須由智能充電電路進行控制和保護，因為來自電池的手機的電力必須在低溫和高溫運行的各種環境中工作。
作為優選的溫度檢測裝置，NTC熱敏電阻用于保護電路。根據電池系統，NTC熱敏電阻可以檢測不同目的的環境溫度。特別是對于快速充電，必須測量環境溫度，因為不是所有的電池都允許在熱和冷溫度區域充電。根據電池的化學性質，電池組制造商建議通常采用0℃至45℃的充電溫度，緩慢充電，5℃?10℃，高達45℃，快速充電。NTC熱敏電阻是智能充電控制單元的一部分，確保環境溫度在允許快速充電的范圍內。在充電期間，NTC熱敏電阻反復測量溫度5至10秒，并可以在充電周期結束時檢測電池電池的溫度升高或由異常充電條件引起的沉淀。
在放電過程中，NTC熱敏電阻還對電壓測量進行溫度補償，有助于測量電池中的剩余電量。在充電循環結束時的溫度或由異常充電條件引起的沉淀。在放電過程中，NTC熱敏電阻還對電壓測量進行溫度補償，有助于測量電池中的剩余電量。在充電循環結束時的溫度或由異常充電條件引起的沉淀。在放電過程中，NTC熱敏電阻還對電壓測量進行溫度補償，有助于測量電池中的剩余電量。

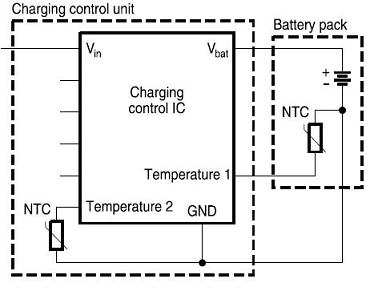

使用NTC熱敏電阻作為溫度傳感器的電池組的充電控制單元的示意圖
