熱敏電阻

熱敏電阻是對熱敏感的電阻 - 即它們的電阻隨溫度變化而變化。所有電阻都具有這種特性，但專用熱敏電阻更靈敏 - 更容易更準確地測量溫度。熱敏電阻有兩種：正溫度系數（PTC）和負溫度系數（NTC）。PTC熱敏電阻通常用作熱切斷 - 電阻隨溫度升高而增加，這在安全系統中是有用的特性。NTC則相反 - 電阻隨著溫度的升高而降低。這是我們在這個項目中使用的那種熱敏電阻。

我們使用Steinhart-Hart方程近似溫度和阻力之間的關系 ：

其中，＆是Steinhart-Hart參數，是以歐姆為單位的電阻，是以開爾文為單位的溫度。

對于NTC熱敏電阻，更容易將該等式重新表述為：

其中是熱敏電阻（通常298.15K）的基準溫度時， 是熱敏電阻（在數據表上獲得）的值，并且是在基準溫度下的電阻。

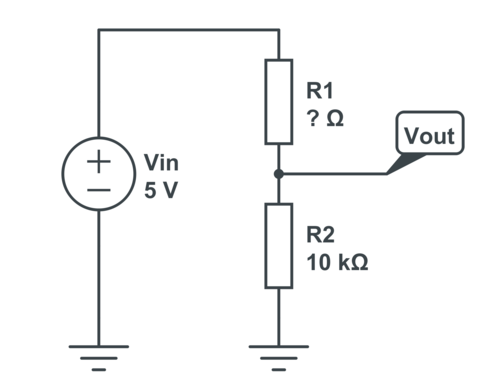

我們在電路中使用的熱敏電阻是a ，參考溫度為25°C（298.15K）。它的B值為3977 - 只是將阻力留作未知數。
