這可能并不明顯，但選擇正確的R 1非常重要。它需要了解熱敏電阻的電阻與待測溫度之間的關系。我們可以從重寫分壓器方程開始：



如果我們解決R 1：




我們當然可以根據擬合參數和溫度重寫R 2：



如果我們假設一個溫度范圍，我們可以取溫度范圍的中間位置并將V 2置于中間，確保我們的R 1值完美地將溫度范圍的中間位于Arduino電壓范圍的中間。一旦從所需的溫度范圍計算出電阻，我們就可以使用以下公式來預測Arduino電壓與溫度的關系：

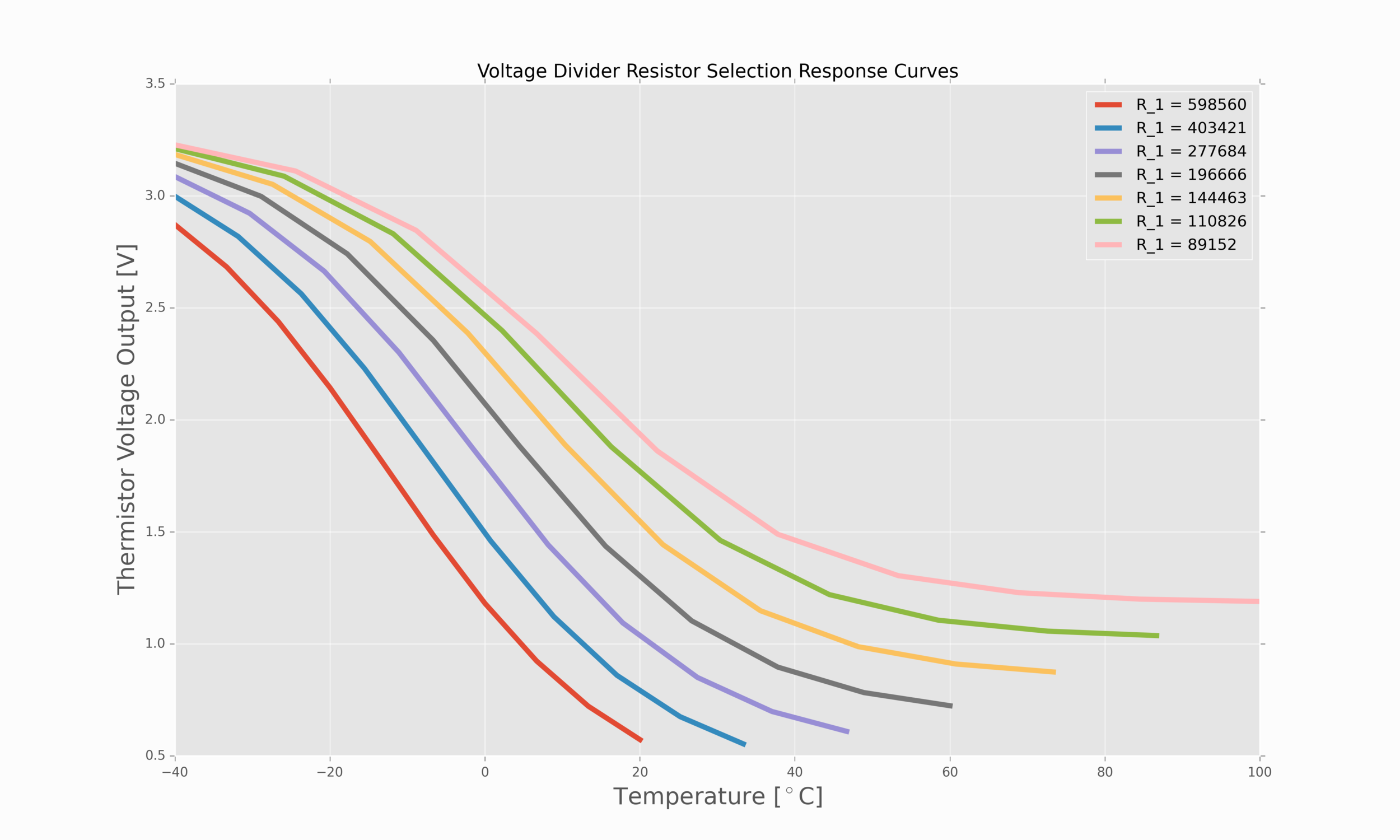

我們現在可以使用工廠派生的熱敏電阻方程中的擬合參數，并創建一個圖表，演示由于溫度變化和分壓器電阻R 1引起的電壓響應。使用V 0 = 3.3V，繪圖將如下所示：

分壓器電阻響應曲線。熱敏電阻電壓的響應根據所選的分壓電阻而變化。請務必在上面的電阻器附近選擇一個電阻器，以滿足您所需的特定溫度范圍。
