熱敏電阻特性

熱敏電阻通常是具有電氣的雙端子半導體器件電阻隨溫度變化非線性。 熱敏電阻的非線性使其校準和使用變得復雜。過去，設計工程師經常使用以電阻為基礎的線性化網絡僅在非常窄的溫度下有效地轉換為溫度范圍。
幸運的是，微處理器有用他們的能力大大簡化了這項任務快速計算復雜的表達式。該大多數熱敏電阻的R-T特性如下由Steinhart-Hart準確描述方程：

在這個關系式中，T是絕對溫度(開爾文)，A、B和C是常數哪一個可以從多邊環境協定中確定

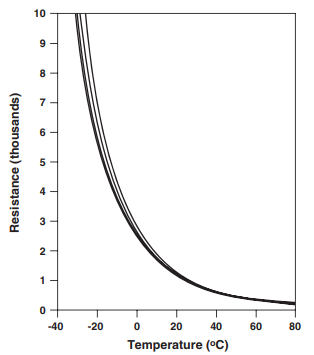

熱敏電阻R / T曲線適用于各種室溫電阻

圖1.九種常見熱敏電阻的電阻 - 溫度響應曲線。

耐受和溫度值

假設有良好的校準數據（2），

Steinhart-Hart方程引入了誤差在一定溫度范圍內低于0.1°C-30°C至+ 125°C，誤差小于在-20°C至+ 50°C之間0.01°C。

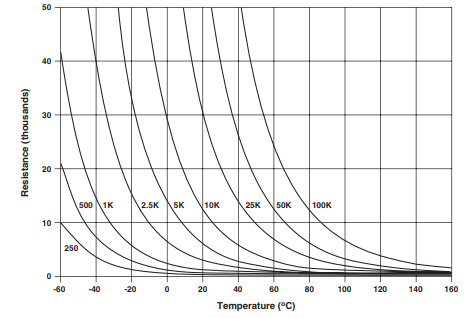

熱敏電阻系列 - 大多數熱敏電阻都有負溫度系數（NTC），這意味著抵抗力下降溫度升高。九種常見NTC熱敏電阻的R-T特性如下如圖1所示。每個熱敏電阻都有標簽根據其在25°C時的標稱電阻;

常用的熱敏電阻范圍從250Ω至100kΩ。完成了航向阻力控制在熱敏電阻制造過程中通過使用不同的金屬氧化物形成半導體結。

幾個不同材料組合用于到達在相同的標稱25°C電阻下，和每種組合都會略有不同R-T特性。這種多樣的可用R-T特征通常似乎復雜化熱敏電阻選擇。但是，如圖所示圖2，熱敏電阻之間的差異相同的標稱電阻相對小。

標稱電阻 -
通常，熱敏電阻通常是熱敏電阻在它們的溫度下操作表現出數千歐姆的電阻。在這些高電阻下，簡單的雙線電阻測量很好用傳統的數字萬用表和溫度控制器的測量電路不必過于復雜或精確可靠的溫度測量。

溫度	靈敏度
-20°C	5,600 ?/°C
25°C	439 ?/°C
50°C	137 ?/°C

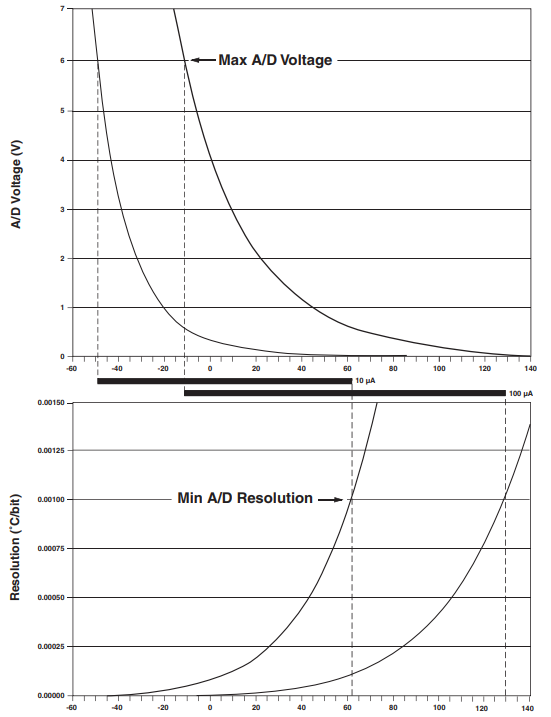

感應電流	?R/0.001°C	10kΩ熱敏電阻溫度
10 µA	0.07?	64°C
100 µA	0.007?	132°C

感應電流	抵抗性	10kΩ熱敏電阻溫度
10 µA	600,000?	-49°C
100 µA	60,000?	-11°C
