熱敏電阻的用途
熱敏電阻具有多種應用。它們被廣泛用作在許多不同的液體和環境空氣環境中作為熱敏電阻溫度計測量溫度的方法。熱敏電阻的一些最常見用途包括：
數字溫度計（恒溫器）
汽車應用（測量汽車和卡車的油溫和冷卻液溫度）
家用電器（如微波爐，冰箱和烤箱）
電路保護（即電涌保護）
可充電電池（確保維持正確的電池溫度）
測量電氣材料的導熱系數
溫度補償（即保持電阻以補償電路另一部分溫度變化引起的影響）
用于惠斯通電橋電路
如果我們有一個帶有上述溫度圖的熱敏電阻，我們可以簡單地將歐姆表測量的電阻與圖中指示的溫度對齊。通過在y軸上的電阻上畫一條水平線，并從該水平線與圖形相交的地方畫一條垂直線，我們可以得出熱敏電阻的溫度。
熱敏電阻類型

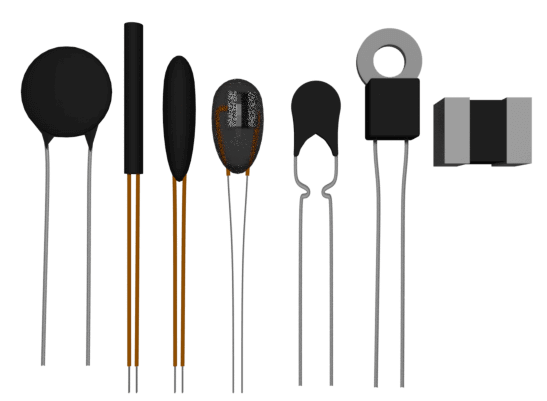

市場上有不同形狀和尺寸的熱敏電阻。較小的熱敏電阻是直徑為0.15毫米至1.5毫米的珠子形式。熱敏電阻也可以是圓盤和墊圈的形式，其通過在高壓下將熱敏電阻材料壓制成直徑為3毫米至25毫米的扁平圓柱形狀而制成
溫度傳感器的類型
熱電偶：
熱敏電阻與RTD
熱敏電阻如何工作？
熱敏電阻的工作原理是其電阻取決于其溫度。我們可以使用歐姆表測量熱敏電阻的電阻。如果我們知道溫度變化如何影響熱敏電阻的電阻之間的確切關系 - 那么通過測量熱敏電阻的電阻，我們可以得出它的溫度。

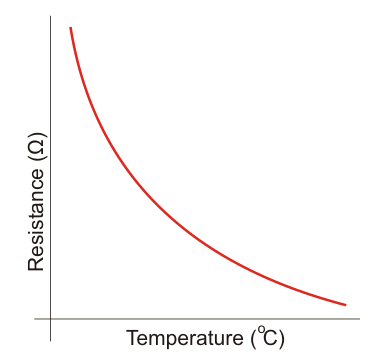

電阻變化多少取決于熱敏電阻中使用的材料類型。熱敏電阻的溫度和電阻之間的關系是非線性的。典型的熱敏電阻圖如下所示：
如果我們有一個帶有上述溫度圖的熱敏電阻，我們可以簡單地將歐姆表測量的電阻與圖中指示的溫度對齊。通過在y軸上的電阻上畫一條水平線，并從該水平線與圖形相交的地方畫一條垂直線，我們可以得出熱敏電阻的溫度。
熱敏電阻類型
有兩種類型的熱敏電阻：

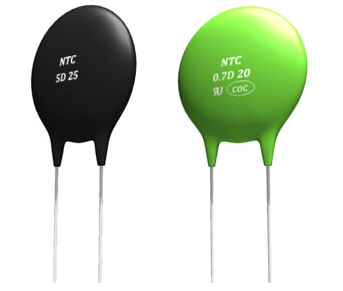

負溫度系數（NTC）熱敏電阻
正溫度系數（PTC）熱敏電阻
在NTC熱敏電阻中，當溫度升高時，電阻降低。當溫度降低時，阻力增加。因此在NTC熱敏電阻溫度和電阻成反比。這些是最常見的類型themistor。
NTC熱敏電阻中電阻和溫度之間的關系由以下表達式控制：
哪里：
R T是溫度T（K）時的電阻
R 0是溫度T 0（K）的電阻
T 0是參考溫度（通常為25 o C）
β是常數，其值取決于材料的特性。標稱值取為4000。
如果β的值高，則電阻 - 溫度關系將非常好。較高的β值意味著在相同溫度升高時電阻的變化較大 - 因此您增加了熱敏電阻的靈敏度（以及精度）。
從表達式（1），我們可以獲得電阻溫度系數。這只不過是熱敏電阻靈敏度的表達。
上面我們可以清楚地看到αT有一個負號。該負號表示NTC熱敏電阻的負電阻 - 溫度特性。
如果β= 4000 K和T = 298 K，則α ? = -0.0045 / ö K.這比鉑RTD的靈敏度高得多。這將能夠測量溫度的非常小的變化。
然而，現在可以獲得具有正溫度系數的重?fù)诫s熱敏電阻的替代形式（以高成本）。表達式（1）使得即使在很小的溫度范圍內也不可能對曲線進行線性近似，因此熱敏電阻絕對是非線性傳感器。
PTC熱敏電阻具有溫度和電阻之間的反向關系。當溫度升高時，電阻增加。當溫度降低時，電阻會降低。因此在PTC熱敏電阻中溫度和電阻成反比。
盡管PTC熱敏電阻不像NTC熱敏電阻那樣常見，但它們經常被用作電路保護的一種形式。與保險絲的功能類似，PTC熱敏電阻可以起到作用限流 設備。
當電流通過器件時，會產生少量的電阻加熱。如果電流足夠大以產生比設備可能損失到其周圍環境更多的熱量，則設備會加熱。在PTC熱敏電阻中，這種升溫也會導致其電阻增加。這會產生自增強效應，從而向上驅動阻力，從而限制電流。通過這種方式，它可以作為限流裝置 - 保護電路。
熱敏電阻特性
控制熱敏電阻特性的關系如下：
哪里：
R 1 =絕對溫度T 1 [ o K]時熱敏電阻的電阻
R 2 =溫度T 2 [ o K]時熱敏電阻的電阻
β=常數取決于換能器的材料
我們可以在上面的等式中看到溫度和電阻之間的關系是高度非線性的。一個標準的NTC熱敏電阻，通常顯示出約0.05 /負的熱電阻溫度系數ö C.
熱敏電阻結構
為了制造熱敏電阻，將兩種或更多種由金屬氧化物制成的半導體粉末與粘合劑混合以形成漿料。在引線上形成小滴的該漿料。為了干燥，我們必須將其放入燒結爐中。在此過程中，漿料將收縮到引線上以形成電連接。通過在其上放置玻璃涂層來密封該處理過的金屬氧化物。這種玻璃涂層為熱敏電阻提供了防水性能 - 有助于提高其穩定性
市場上有不同形狀和尺寸的熱敏電阻。較小的熱敏電阻是直徑為0.15毫米至1.5毫米的珠子形式。熱敏電阻也可以是圓盤和墊圈的形式，其通過在高壓下將熱敏電阻材料壓制成直徑為3毫米至25毫米的扁平圓柱形狀而制成
溫度傳感器的類型
熱敏電阻的典型尺寸為0.125mm至1.5mm?？缮藤?gòu)的熱敏電阻具有1K，2K，10K，20K，100K，的標稱值等。該值表示在25的溫度下的電阻值Ò C.
熱敏電阻有不同的型號：珠型，棒型，圓盤型等。熱敏電阻的主要優點是體積小，成本相對較低。
這種尺寸優勢意味著在護套中操作的熱敏電阻的時間常數很小，盡管尺寸減小也降低了其散熱能力，因此使自熱效應更大。這種效應會永久損壞熱敏電阻。
為了防止這種情況，與電阻溫度計相比，熱敏電阻必須在低電流水平下工作 - 導致測量靈敏度降低。
熱敏電阻與熱電偶
熱敏電阻和熱電偶之間的主要區別是：
熱敏電阻：
更窄的傳感范圍（55至+150 o C - 盡管這取決于品牌）
感應參數=電阻
非線性 傳感參數（電阻）與溫度之間的關系
隨著溫度的升高，NTC熱敏電阻的電阻大致呈指數下降
適用于檢測溫度的微小變化（很難準確地使用熱敏電阻，并且在超過50 o C范圍內具有高分辨率）。
傳感電路簡單，不需要放大，非常簡單
沒有校準，精度通常很難比1 o C 好
熱電偶：
具有廣泛的溫度傳感范圍（T = -200-350 o C; J = 95-760°C; K = 95-1260°C;其他類型溫度更高）
可以非常準確
傳感參數=不同溫度下結點產生的電壓
熱電偶電壓相對較低
線性 傳感參數（電壓）與溫度之間的關系
熱敏電阻與RTD
電阻溫度檢測器（也稱為RTD傳感器）與熱敏電阻非常相似。RTD和熱敏電阻都具有取決于溫度的不同電阻。
兩者之間的主要區別在于它們的材料類型。熱敏電阻通常由陶瓷或聚合物材料制成，而RTD由純金屬制成。在性能方面，熱敏電阻幾乎在所有方面都獲勝。
熱敏電阻比RTD更準確，更便宜，響應時間更快。熱敏電阻與RTD的唯一真正缺點是溫度范圍。RTD可以在比熱敏電阻更寬的范圍內測量溫度。
除此之外，沒有理由在RTD上使用熱敏電阻。
