斜率和電阻偏差NTC熱敏電阻器

時間:2019-04-16 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

NTC（負溫度系數）熱敏電阻器是目前普遍使用的最靈敏的溫度傳感器件。 NTC熱敏電阻器的電阻隨著溫度的升高而降低（見圖1）。有幾種量化和定義行為的方法。所有這些都與繪制電阻-溫度曲線時的陡度有關

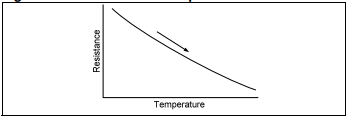

圖1. NTC熱敏電阻圖

曲線的陡度通常被稱為它“斜坡”這是“崛起”的關系（見圖2）。

圖2. NTC熱敏電阻斜率

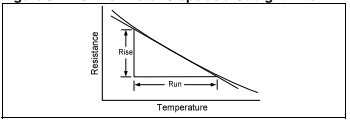

如果圖形非常彎曲，則繪制一條直線與感興趣點處的曲線相切（見圖3）。另請注意，該線傾斜“向下山”表示a負斜率。

圖3. NTC熱敏電阻斜率為直線

在實際應用中，用這種方法繪制圖形并進行幾何分析的數據非常少，因?yàn)槭紫全@取特定熱敏電阻的足夠數據，然后繪制結果圖太耗時。在兩個相距很遠的溫度下，很容易獲得電阻數據，并找出它們的電阻比。
幾乎所有熱敏電阻在基準溫度25°C[77°F]下均具有正常電阻。為了確定此時的斜率，可以在24.5°C[76.1°F]和25.5°C[77.9°F]找到電阻并進行比較；然而，各點0.1癈的溫度測量不精確度可能導致高達20%的誤差。
標準做法是比較0°C[32°F]和50°C[122°F]下的值。對于10,000歐姆熱敏電阻曲線16L，電阻值如表1所示。

表1。 10,000歐姆曲線16L熱敏電阻值

溫度	阻力
0°C[32°F]	32,650歐姆
50°C[122°F]	3603歐姆

其他熱敏電阻材料的比率范圍約為5至15。參考文獻中提供了用于較高額定溫度器件的“0:50”比和“25:125”比。電阻越高的材料，斜率越大，因此比率越高。
雖然比值是一個有用的概念，但應用工程師通常需要在特定溫度甚至寬溫度范圍內的每一度的實際斜率。解析幾何表明，斜率的單位是“歐姆每攝氏度的變化”。
這聽起來是對的；然而，它忽略了實際電阻點。實際電阻變化與電阻有關。 10K R-T曲線16L熱敏電阻器在25°C[77°F]時的斜率為每度440歐姆；然而，1K器件在相同的點上每度只有44歐姆的變化。
一個更嚴格的概念是“歐姆每歐姆每攝氏度”。在這種表示法中，典型斜率為0.44歐姆/歐姆/攝氏度，但這也有點尷尬。將“歐姆/歐姆”改為百分比會導致“歐姆/攝氏度變化”，通常稱為 α(α)。
斜率= α = % ΔC°

實施例1:
當斜率為-4.4%/°C時，10K熱敏電阻在25°C[77°F]下的變化速度有多快？
10,000歐姆的4.4%=440歐姆
因此，熱敏電阻加熱并僅通過25°C[77°F]，每升高一度就會損失440歐姆。在26°C[78.8°F]時，電阻為560歐姆。注意，對于下一個度數，壓降僅為420歐姆（956歐姆的4.4%）。

實施例2:
使用同樣的曲線16L，如果電阻一度是9854歐姆，現在是10,152歐姆，溫度的變化是什么？
歐姆變化:
10,152歐姆-9854歐姆=298歐姆
α-4.4%/攝氏度
10K的4.4%=440歐姆/攝氏度
如果440歐姆代表一度，那么298歐姆代表一度的哪一部分？
298歐姆/440歐姆=0.68°C變化

實施例3:
如果規定熱敏電阻器為10K曲線16L，公差為5%，則等效公差是多少度？
可以使用一個簡單的比率:
α4.4%是1度，5%是多少度？
5/4.4=1.14°C，因此，5%電阻容差與1.14°C溫度容差相同。
如果斜率在整個溫度范圍內保持不變，但在溫度跨度的冷端斜率較陡，而在熱端斜率稍平坦，則會很方便（參見圖4）。
例如，–40°C[–40°F]時的斜率通常為6%/°C，而100°C[212°F]時的斜率降至約3%/°C。

圖4. NTC熱敏電阻斜率變化溫度變化

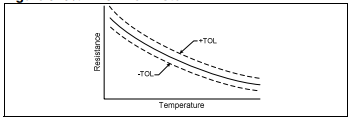

找到75°C [167°F]的斜率的實用方法是使用Steinhart-Hart方程求出阻力74°C [165.2°F]，76°C [168.8°F]。拿走阻力差異除以2。如果坡度在一定溫度范圍內每個學位都需要，那么它最容易在計算機電子表格上完成。斜坡有自己的寬容和影響力在指定溫度下的電阻容差范圍。一些例子將說明。熱敏電阻指定為5％的設備可以用圖表顯示限制為平行于法線的兩條曲線（見圖5）

圖5. 5％NTC熱敏電阻

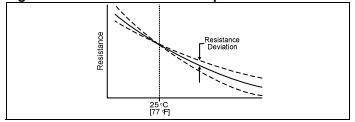

完全符合標稱值的熱敏電阻（25°C時為0％）[77°F]）但顯示斜率變化的圖表顯示發散線，好像正常曲線被評定為約25°C [77°F]點（見圖6）。

圖6. 5％NTC熱敏電阻斜率變化

距標稱溫度更遠25°C[77°F]，線偏差越寬。實際上數量被稱為“阻力偏差”并且是給出百分比。只有電阻容差的百分比和需要繪制電阻偏差公差。該電阻容差將是一條直線溫度函數（見圖7）。

圖7. NTC熱敏電阻電阻容差

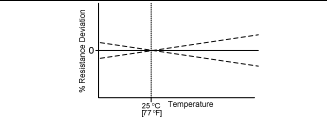

電阻偏差百分比也可以是繪制（見圖8）。結果是水平“V”點在25°C [77°F]。 V越高越寬溫度和較冷的鏡像溫度。熱敏電阻具有更陡峭的曲線名義上產生向右下方的線。該向上指向線由熱敏電阻產生較少陡峭的曲線。

圖8. NTC熱敏電阻電阻偏差

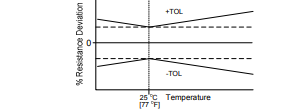

疊加上的電阻偏差電阻容差和負電阻公差結果如圖9所示：

圖9. NTC熱敏電阻電阻偏差和公差

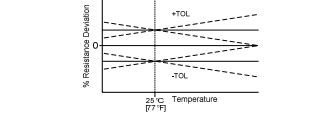

這兩個公差可以幫助或相互阻礙;然而，最壞的情況如圖10所示。

圖10. NTC熱敏電阻標稱電阻只有寬容

這種類型的表現類似于領結通常在標稱規格溫度下打結但不是必需的，在25°C [77°F]。這個容忍度點只是標稱電阻容差。找到了在任何其他溫度點的公差，阻力必須添加偏差容差。

實施例1:
對于標稱容差為5%的R-T曲線16L器件，在25°C[77°F]時，70°C[158°F]時的最差情況容差是多少？
使用該基準電壓源時，在70°C時的電阻偏差為2.5%。這2.5%與5%相加，在70°C[158°F]時總?cè)莶顬?.5%。
作為等效溫度容差，7.5%電阻容差是多少？
該器件在70°C[158°F]時的α值為3.4%/C°。
