測量流過管道的流體溫度在各種應用中都是至關重要的。但是部署必要的傳感器可能是一個挑戰。有幾種方法可以將傳感器安裝到管道中，但這些方法既昂貴又復雜，特別是如果它們涉及改造現有系統。同時，使用傳統技術在管道表面進行測量可能不夠準確，但有一種簡單而準確的方法可以在不打開系統的情況下測量流體溫度 - 使用表面貼裝的熱絲帶™傳感器。



有兩種方法可以將溫度傳感器與管道中的流體直接接觸。傳感器可以縱向放置在管道中，但必須在構建系統時或通過打開現有系統來完成。這些是復雜和侵入性的過程。第二種選擇是通過在管道側面鉆孔并敲擊孔并插入與流動液體直接接觸的探針，將熱電偶套管放入系統中。（參見圖1）除了是一個復雜和侵入性的過程之外，安裝熱電偶套管會在管道周圍的絕緣層中產生明顯的破壞，并提供金屬管道，從管道中流動的流體中吸走熱量。

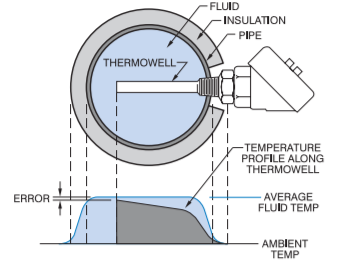

圖1：使用探頭和電池槽的熱曲線

有表面安裝的傳感器，可以在管道的管道表面上的單個點提供非侵入式溫度測量。（見圖2）這種方法的問題在于，它像熱電偶套管一樣，在管道的絕緣層和物理管道中產生明顯的斷裂，從管道表面吸走熱量。這種方法實際上確保了那時的讀數會受到輻射和對流熱損失的影響。

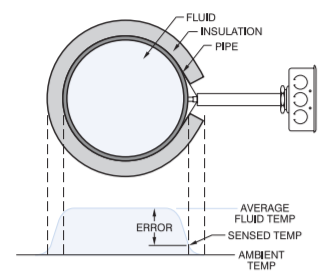

圖2：表面安裝傳感器

使用熱絲帶進行表面貼裝溫度傳感是一種更簡單的解決方案。它可以像在管道內感應一樣有效。雖然非絕緣管的表面被加熱的流體加熱并被環境空氣冷卻，但如果管道很好地隔熱，則管道的外表面將被加熱到與流體相同的溫度。當然，該溫度將在絕緣層內下降，直到它到達外部空氣。但是，直接應用于絕緣層下方管道表面的薄而靈活的熱帶傳感器將在任何熱量損失發生之前測量溫度。（見圖3）

圖3：使用熱帶的熱曲線

測試表明，熱帶可以與管道內的探頭或插入管道的熱套管組件一樣精確。在測試中，表面安裝的色帶比管道內的探頭響應溫度變化更慢，但響應速度比“快速響應”黃銅熱電偶套管更快。熱帶傳感器具有明顯優勢，無需打開系統或切入管道即可輕松應用。只需取下管道的絕緣層，使用壓敏粘合劑，拉伸帶或RTV水泥將色帶粘到管道上，然后更換絕緣層?？焖夙憫?yīng)和易于安裝使Thermal-Ribbon傳感器成為測量管道內流體溫度的理想方法。
