MEMS無線溫度傳感器燃燒研究

時間:2019-03-29 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

1.簡介

精確的壁溫測量在各種燃燒研究中至關重要，例如壁火焰相互作用[1]，催化燃燒[2]，以及熱/化學壁淬火現象[3]。使用熱電偶或RTD（電阻溫度檢測器）的接觸式測溫儀已被廣泛使用

用于測量燃燒場中的壁溫。但是，身體接觸了目標容易引入溫度場干擾，從而實現精確測量難。另一方面，基于紅外輻射或溫度依賴的非接觸式測溫?zé)晒獠牧现荒茉谠试S光學訪問時應用[4]。
我們以前提出了一種使用LCR電路的無線溫度傳感器，其中諧振頻率由電容變化[5]改變。我們采用Al2O3作為介電材料LCR電路中的電容器，介電常數（TCP）的溫度系數約為0.3％/ K。
然而，阻抗階段沒有表現出急劇的下降，因?yàn)樽杩瓜辔粋鞲衅骶€圈比設計值高約10倍。而且，考慮到電極的溫度系數（TCR），電阻變化將抵消掉諧振頻率上的電容變化。
適用于燃燒中使用的寬溫度范圍研究表明，電阻變化的影響遠大于電容變化的影響。在里面目前的研究，提出了一種基于電極TCR的MEMS無線壁溫傳感器評估原型傳感器的性能以進行非接觸式壁溫測量。

2.傳感器的設計

圖1顯示了使用MEMS無線進行非接觸式壁溫測量的概念溫度感應器。傳感器由薄膜線圈和電容器組成，并連接在目標上墻面。讀出線圈放置在墻壁的另一側。壁溫變化導致LCR電路的諧振頻率變化，這是通過電感耦合測量的

在傳感器和讀出線圈之間[5-7]。本傳感器基本上是LCR諧振電路。傳感器線圈與電感耦合具有耦合系數k的讀出線圈，如下所述。讀出線圈連接到a網絡分析儀（NA），以及出現在諧振頻率的阻抗相位下降測量LCR電路。
基于共振頻率，傳感器的電阻因而而來壁溫估計。讀出線圈和傳感器的等效電路模型是如圖2所示.R，L，C，M和v是電阻，自感，電容，互感和電壓分別為。下標e和s表示讀出的值線圈和傳感器分別。電路方程式可寫如下：

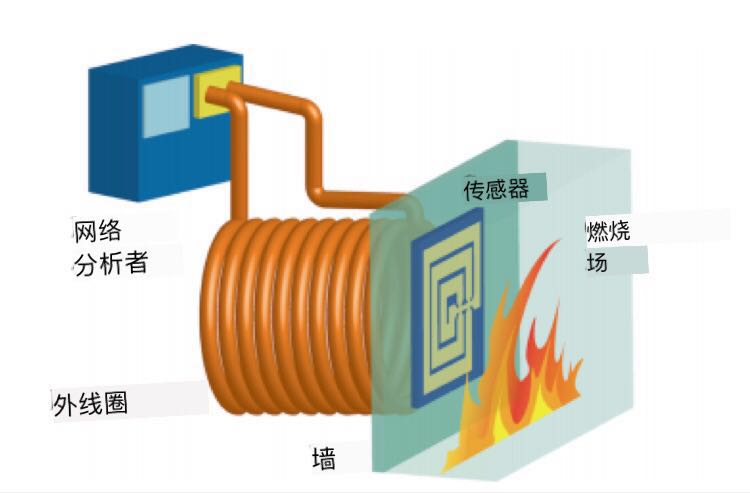

圖1. MEMS無線壁溫傳感器的原理?？梢栽诓唤佑|的情況下測量壁表面溫度墻的背面

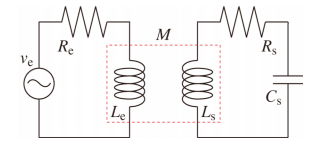

圖2.讀出的等效電路模型線圈（左）和傳感器（右）。

通過求解這些聯立方程，外部電壓與外部電路電流的比率，即，計算外部電路Ze（ω）的阻抗。 Re遠小于Rs，可以忽視。阻抗相位角可以如下找到：

我們可以通過得到等式（2）的極值來定義諧振頻率：

注意，k是表示兩個線圈之間耦合強度的耦合系數[6]，這很大程度上取決于線圈之間的距離：

從等式（3）可以看出，當傳感器時諧振頻率ω0增加電阻Rs增加。在本分析中，耦合系數假設為k = 0.3，其中對于近距離感應耦合是合理的。圖3a顯示了基于的分析結果當電阻在10~20Ω范圍內時的等效電路模型。
諧振頻率增加隨著阻力，傾角下降。使用 HFSS進行三維電磁仿真（高頻結構模擬器）也用于比較。傳感器被建模為關閉設計的LCR電路和讀出線圈的兩端連接到集總端口作為NA的功能。
傳感器上的金屬層被假定為2-D板以減少計算量負載。為了改變傳感器電阻值，將集總電阻器元件連接到傳感器串聯電路。頻率從1 MHz掃描到100 MHz，步長為1 MHz。該結果如圖3b所示。
雖然三維模擬結果有些不同解析解，兩個結果都顯示出由于電阻變化引起的類似的共振頻率偏移。

3.傳感器的MEMS制造

微制造工藝開始于在玻璃基板上濺射500nm厚的Au層用50nm厚的Cr或Ti膜作為粘合層。然后將Au層圖案化成底部電極使用標準光刻。然后，沉積100nm厚的SiO2層作為a

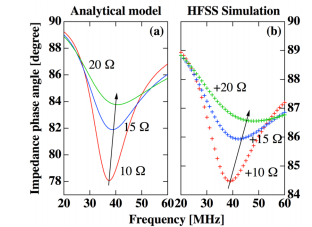

圖3.分析和HFSS模擬Ls =0.1μH和當Rs在10的范圍內變化時，Cs = 0.2nF~20 c。

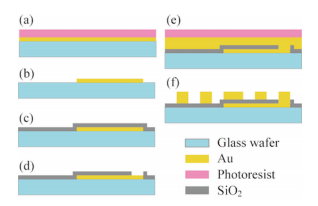

圖4. MEMS制造工藝; （一個）濺射和抗蝕涂層，（b）底部金屬層圖案化，（c）SiO2層沉積，（d）SiO2圖案化，（e）濺射和抗蝕涂層，（f）上金屬層圖案。

圖5.原型無線溫度傳感器。尺寸為10 mm×10毫米。

通過等離子體CVD以TEOS（原硅酸四乙酯）作為前體的介電層。一個接觸孔使用緩沖的HF蝕刻連接兩個金屬層。最后，另一個1.5μm厚的Au層濺射并圖案化以形成反電極和5匝螺旋線圈。圖5顯示了一個已完成傳感器的照片，尺寸為10平方毫米。

4.結果和討論

通過將Cu線（直徑：1.12mm）卷繞成螺旋形狀來制造讀出線圈。原型傳感器和讀出線圈連接在樹脂薄膜的兩側。兩個線圈之間的距離是0.68毫米。讀出線圈連接到NA和諧振測量結果。圖7顯示了在頻率中測量的阻抗相角變化
范圍高達100 MHz。在諧振附近可以清楚地看到超過35度的尖銳阻抗相位下降頻率。測量結果很好地?cái)M合了等效電路模型（方程式（2）），證明了本電路模型分析的有效性。耦合的擬合值當線圈之間的距離為0.68mm時，
系數k約為0.6，而它減小當距離超過5.6毫米時，低于0.1。隨著耦合系數的降低，靈敏度為因?yàn)樽杩瓜辔幌陆底冣g，也會減少。提高靈敏度通過改變線圈形狀或改進測量可以實現更長的距離

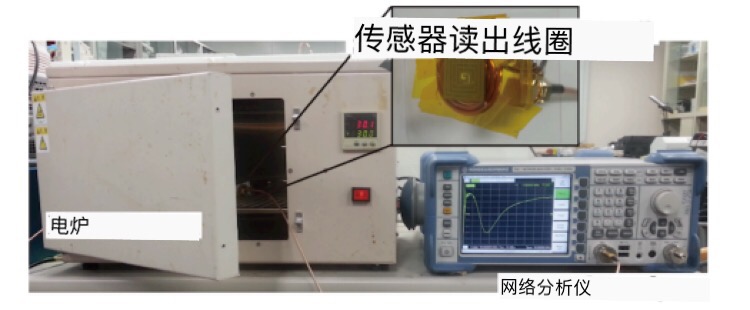

圖6.評估傳感器性能的實驗裝置。讀出線圈與傳感器耦合，其阻抗相位角由NA測量。

圖7.阻抗相角與頻率。實線是曲線擬合電路Rs =22.4Ω，Ls =0.25μH和Cs的模型= 0.23 nF。

圖8.諧振頻率與溫度。測得的靈敏度溫度變化約為6 kHz / K.

算法。

圖6顯示了將性能評估為無線溫度的實驗裝置傳感器。傳感器和讀出線圈固定在0.15mm厚的載玻片上，對應線圈之間的距離為0.71毫米。將該裝置放入電烤箱中在26.5至150℃的不同溫度下測量。每個諧振頻率

溫度如圖8所示。頻率靈敏度約為6 kHz / K.當。。。的時候確定諧振頻率的測量誤差假定為~50kHz，即溫度精度為±10 K，這對于大多數燃燒研究來說足夠高。

5.結論

提出了一種用于燃燒研究的新型MEMS無線溫度傳感器。共振頻率采用由于電阻變化引起的變化。原型傳感器成功地進行了微加工使用MEMS技術。一個尖銳的阻抗相位相當于一個良好的傾角已經觀察到電路模型。實現了大約6 kHz / K的頻率靈敏度對應于±10 K的溫度精度。
