怎樣選擇用于浪涌電流限制的NTC熱敏電阻

時間:2019-03-12 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

選擇最佳NTC熱敏電阻浪涌電流限制器有3個主要標準，適用于以下應用的浪涌抑制器：

·額定電阻（R25）

·額定工作條件下的最大允許連續電流（AC的Imax，DC或RMS值）

·最大電容C T要切換

額定電阻是浪涌電流阻尼的量度。在穩定后的額定工作條件下，在任何情況下都不得超過最大連續電流。否則，該部件可能過熱和電過載并因此被破壞。

下圖1中所示的測試方法用于指示脈沖強度。電容器C T 通過串聯電阻器R放電S和NTC熱敏電阻。選擇充電電壓V C，使得在放電開始時施加到熱敏電阻的電壓VNTC是345V，對應于（230V +ΔV）×√2。電容C T表示能量吸收能力，因此表示NTC熱敏電阻的脈沖強度。

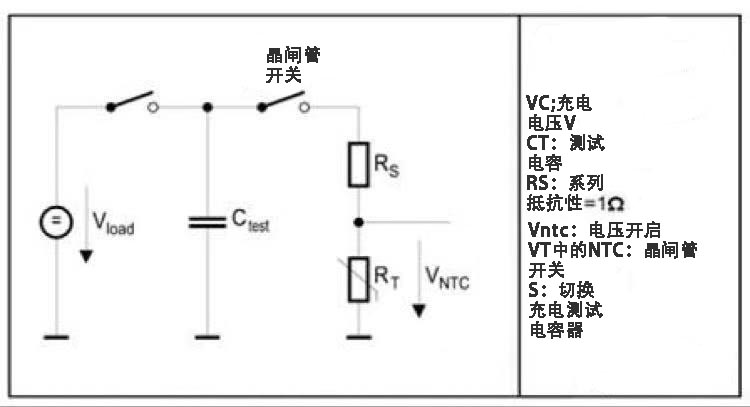

圖1評估脈沖的測試電路。

要切換的最大電容表示用于比較導通時刻的電流脈沖的電平和持續時間的標準，在該時刻可以加載浪涌電流限制器而不會造成損壞。

知道電容C T可以縮放NTC熱敏電阻，以獲得最佳的成本和幾何形狀（空間要求）。但是，不同的C T.只有在使用等效測試方法確定它們時才能比較這些值（見圖1）。

特定的額定電阻R25可以在不同尺寸的盤中實現。這意味著對于相同的R25值，可以獲得連續負載和脈沖強度的不同數字。因此，通過參考測試模式，用戶可以決定哪種浪涌電流限制器最適合應用。

根據經驗，熱敏電阻的直徑越大，連續操作中的電流越大。這也適用于開啟時的能量吸收能力和脈沖強度。

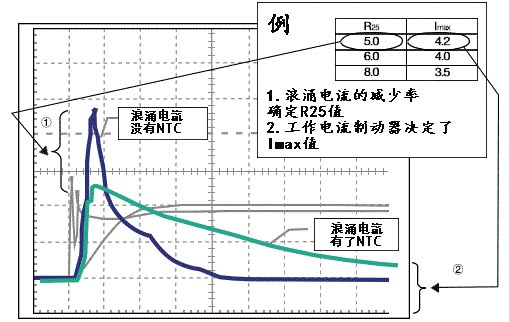

圖2導通后浪涌電流限制NTC熱敏電阻的典型電流特性

（1）浪涌電流的降低率決定R25值。

（2）工作電流決定Imax值。
