PTC（正溫度系數）熱敏電阻在一個特定溫度下切換。制造利用PTC熱敏電阻的電阻在居里以上急劇增加的特性
溫度，當環境溫度異常升高時，保護電路安裝PTC熱敏電阻將通過電阻變化打開或切斷回路，實現熱保護目的。 PTC熱敏電阻保護電機，變壓器，電源等設備和部件
晶體管和晶閘管防止溫度過高。 PTC熱敏電阻比a。便宜恒溫器，其開關溫度可以更準確地指定。它也更小
更容易設計到電子電路。因此PTC熱敏電阻可以是理想的器件溫度檢測，監測，指示，限制和過度（過度）溫度保護。
PTC熱敏電阻在溫度保護和溫度限制中的典型應用
傳感器
·限制工業電子應用的溫度測量。
·電源，開關電源。
·家用電器，如洗碗機，洗衣機，熨燙機，電飯煲，等等
·電子數據處理和通信工程（DC / DC轉換器）。
·電機繞組過熱保護。
·汽車電子。
·半導體散熱片，外殼面板，限溫晶體管。
·照明應用。
PTC熱敏電阻限制溫度傳感器適用于工業應用PTC熱敏電阻可以有效地用于檢測工業中的溫度限制
超過設備，液體等。 PTC熱敏電阻與熱敏電阻安裝在一起必須防止過熱的介質。當介質的額定溫度限制時
到達后，PTC熱敏電阻的電阻突然增大。與控制單元相關該信號可用于自動切換負載的電源。
PTC熱敏電阻的特點，用于溫度保護和溫度限制傳感器

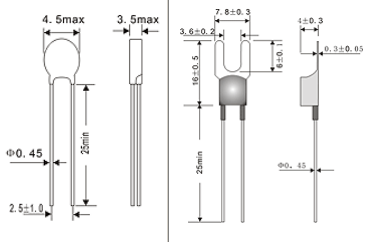

·2外觀結構：A-徑向引線環氧樹脂涂層形式，B-金屬標簽凸耳形式。螺桿式金屬外殼或其他結構可根據客戶要求制作。
·PTC熱敏電阻保護溫度為60C至130C。 60C，70C，80C，90C，100C，110C，120C，130C。
·快速反應。
·穩定性高。
·體積小，安裝方便。
·保護后不需要重置。

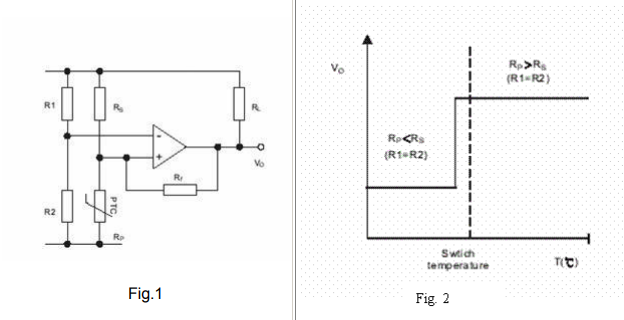

溫度傳感保護PTC熱敏電阻工作原理如圖所示。 1，在正常環境溫度下，PTC熱敏電阻的電阻Rp低于Rs，更低
輸出電壓。當環境溫度超過設定溫度時，PTC熱敏電阻的電阻為Rp迅速增加，并超過Rs，并導致Vo增加到足夠高的電壓，并導致跳閘。
PTC熱敏電阻的電路溫度檢測和保護示例

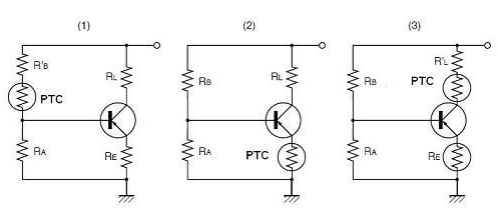

PTC熱敏電阻，用于溫度補償和晶體管的過熱檢測圖3（1）顯示了溫度補償?shù)幕倦娐贰?在偏置晶體管時，使用PTC熱敏電阻的電阻。 如果晶體管過熱，PTC熱敏電阻會升溫
好。 當PTC熱敏電阻通過開關溫度時，它將變?yōu)楦唠娮枨覠o偏電路，關閉晶體管。 在圖3（2）和3（3）的情況下，它也可以用作結束熱傳感器也是如此。
當PTC熱敏電阻用于溫度補償時，它不會改變輸入阻抗，像負溫度系數熱敏電阻（NTC Thermistor），因?yàn)镻TC
熱敏電阻沒有并聯連接到輸入電路。 因此，PTC熱敏電阻適用于不需要改變輸入阻抗的電路作為脈沖電路，區域放大器和測量設備。
圖3用于晶體管溫度補償和保護電路的PTC熱敏電阻

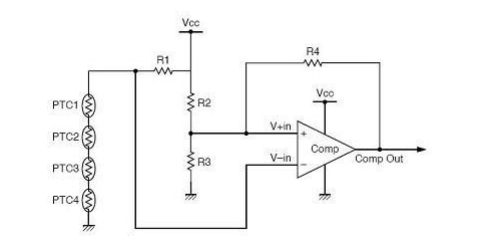

兩個以上的PTC熱敏電阻可以用比較器覆蓋多個熱點。 圖4顯示了串聯多個PTC熱敏電阻的基本電路思路。 當一個PTC熱敏電阻至少檢測到過熱，比較器可以通過耐高溫電阻工作特性。
它很容易允許改變一些PTC熱敏電阻或感應溫度相同的基本電路設計。
圖4用于溫度保護的多個PTC熱敏電阻

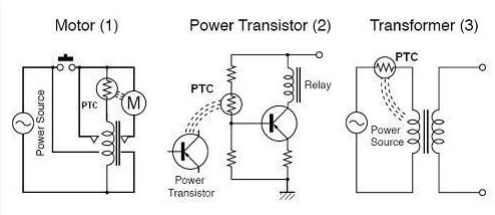

用于電機和變壓器的PTC熱敏電阻過熱傳感PTC熱敏電阻可用于電機，變壓器繞組，軸承的過熱檢測，
功率晶體管和其他機械。 圖5（1）顯示了電動機過熱檢測的一個例子使用繼電器。 在常規工作電流較小的情況下，PTC可以直接停止電路熱敏電阻。
在較大的常規工作電流的情況下，可以通過使用電路來停止電路PTC熱敏電阻帶繼電器或晶閘管。 在任何一種情況下，PTC熱敏電阻都非常易于使用設備，因?yàn)樗∏?，輕便，并且有兩個終端設備。
圖5用于電機變壓器溫度保護的PTC熱敏電阻

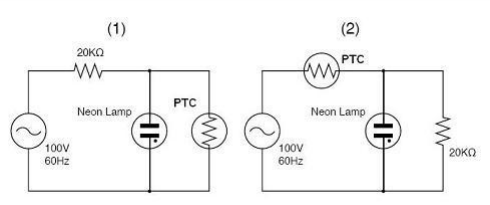

PTC熱敏電阻，用于溫度指示圖6顯示了溫度指示器的最簡單示例。 PTC檢測溫度熱敏電阻。 如果超過目標溫度，則氖管亮起。
圖6用于溫度指示的PTC熱敏電阻

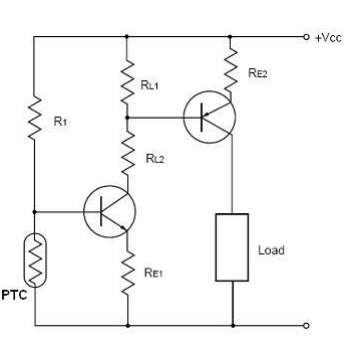

圖7用于過熱的PTC熱敏電阻傳感電路

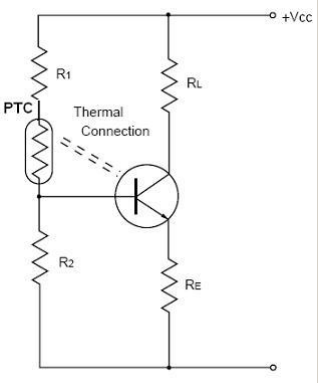

圖8用于過熱的PTC熱敏電阻保護電路
