R TLSB =（V REF ×（T CMAX - T CMIN））/（FS×（V RTMAX - V RTMIN）） （公式1）

R TNFR =（V REF ×（T CMAX - T CMIN））/（NFR×（V RTMAX - V RTMIN）） （公式2）


其中R TLSB是1 LSB的PRTD分辨率; R TNFR是PRTD無噪聲分辨率（NFR）; V REF是參考電壓; T °CMAX是最大測量溫度; T °CMIN是最低測量溫度; V RTMAX是最大測量溫度下的PRTD壓降; V RTMIN是測量溫度下的PRTD壓降; FS是MAX11200在單端配置（2 23 -1）時的ADC滿量程代碼; 和NFR是低功能Δ-ΣADC在單端配置中的無噪聲分辨率（2 20 -1,10sps）。

表1列出了使用公式1和2測量PTS1206-100Ω和PTS1206-1000Ω的測量分辨率。

表1.溫度測量分辨率

表1提供了在-55°C至+ 155°C溫度范圍內的°C / LSB誤差和°C / NFR誤差的計算值。無噪聲分辨率（NFR）表示ADC可以區分的最小溫度值。R TNFR 1000值為0.007°C / NFR，在給定范圍內容易使溫度分辨率優于0.05°C，這對于大多數工業和醫療應用來說已經足夠了。

考慮此應用的ADC要求的另一種方法是查看不同溫度點的預期電壓電平，如表2所示。最后一行顯示PRTD100和PRTD1000器件的差分電壓輸出范圍。右側的方程組計算低功能Δ-ΣADC產生的無噪聲代碼數量。

無噪聲代碼=（V MAX - V MIN）/輸入?yún)⒖荚肼?/span>

無噪聲代碼= 82.46mV /2.86μVP-P 無

噪聲代碼= 28,822代碼

溫度= 210°C / 28.82K

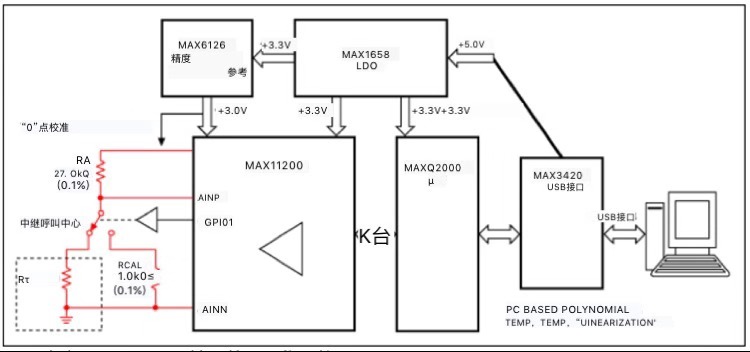

本文中用于測量的精密數據采集系統（DAS）的框圖?；诘凸δ?Delta;-ΣADC，DAS包含簡單校準和計算機生成線性化的功能。
