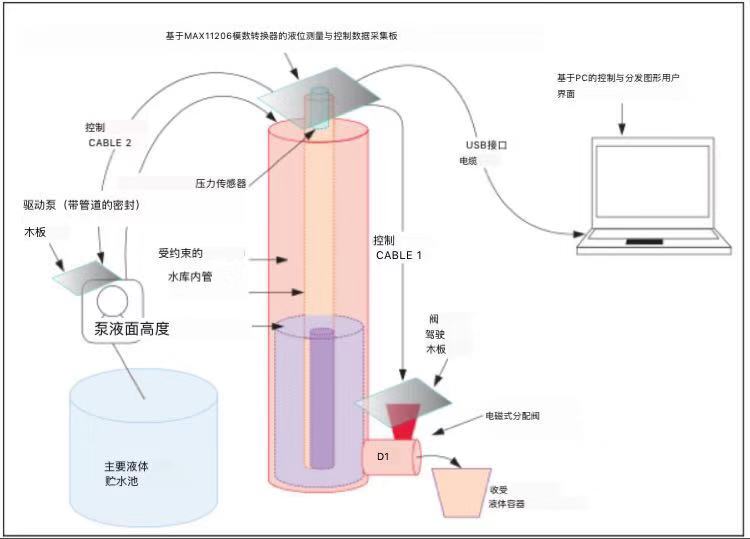

圖1.受控液體儲罐底部的水柱產生的靜水壓力使用測量管中的截留空氣在傳感器上產生相同的壓力。


在其輸出端，壓力傳感器產生的壓力等效電壓由MAX11206 ADC測量和數字化，由集成的MAXQ622微控制器處理，最后通過USB電纜發送到PC。然后，基于PC的控制和分配GUI向DAS發送遞送請求，其激活閥驅動器PCB以遞送由軟件預定義的一定量的液體。DAS還向泵驅動器PCB提供控制信號以打開/關閉，從而保持恒定的液體高度。

精度和分辨率

對于這樣的系統，如果我們想要按重量分配，我們必須考慮液體的密度。通常，液體密度¹隨溫度的變化而變化。例如，水的密度2在0°C和+ 4°C的熔點之間增加，在+ 4°C時達到標準值999.972（實際上為1000）kg /m³。在室溫+ 22℃下，水的密度為997.774kg / m 3。本文中的所有測量均在室溫約+ 22°C，±3°C下進行，其中水密度在±0.1％左右變化。請注意，這低于本文中引用的DAS的目標精度。對于10kPa的典型MPX2010滿量程范圍，水高度相當于1.022m。（參見本文第1部分。）

我們首先計算當施加此傳感器的最大壓力P FS - 10kPa 時，我們從壓力傳感器看到的滿量程電壓擺幅。請注意，10kPa轉換為1米的水高。

V FS = V FST ±（V DD / V PST） （等式1）

其中：

V FS在被V DD激勵時是滿量程電壓擺幅;

V PST是典型的激勵電壓;

V FST是V PST激勵時的滿量程傳感器電壓擺幅;

V DD是激勵電壓。


由于我們激勵這個壓力傳感器的V DD為3.3V而不是10V 的典型V PST，我們只能看到V FS = 8.25mV而不是V FST = 25mV 的擺幅。

V FS = 25mV±（3.3 / 10）= 8.25mV（3.3V時的滿量程跨度） （等式2）

根據公式2，我們知道我們需要多大的ADC范圍：8.25mV，可測量高達1000mm的水位。請注意，在此設置中，ADC確實具有3.3V的范圍。事實上，我們并沒有使用1000mm的全系列傳感器。我們只能達到480毫米的高度，這意味著壓力范圍大約是最大范圍10kPa的一半。為了簡單起見，我們只乘以0.48以獲得新的滿量程電壓擺幅。

本設計中使用 的MAX11206是一款20位Δ-ΣADC，適用于需要寬動態范圍的低功耗應用。它具有極低的輸入?yún)⒖糝MS噪聲，在10sps時為570nV。我們知道無噪聲分辨率（NFR）約為6.6 x RMS噪聲。在這種情況下，NFR為3.762μV。（這有時也稱為無閃爍代碼。）通過將輸入?yún)⒖紵o(wú)噪聲位大小所使用的ADC范圍除以下，可以找到該范圍內存在的無噪聲代碼：


其中H FS是高度的測量分辨率。

在此參考設計中，估計的滿量程分辨率±0.075％足以使DAS的目標精度達到±1％。這證明ADC可以直接與新的補償硅壓力傳感器連接，無需額外的儀表放大器。

校準和計算

在當前的設計實例中，液體位于兩個同心圓柱形壁內?？梢允褂没趦牲c(diǎn)校準的線性函數計算分配體積，如圖2所示。


圖2.在此設計示例中，校準過程基于在體積x 2 = 3L和x 1 = 1.5L 處選擇的點。
選擇該校準范圍是因?yàn)榭刂葡到y(tǒng)在x 2 = 3L 附近保持恒定的液體高度，并且最大單次分配為1.5L。y 2和y 1表示相應的ADC代碼。

基于兩點校準和圖2，線性函數公式在公式7中定義：

Δy= K CAL ±Δx （等式3）

其中：

Δy - ADC是分配Δx體積液體所需的代碼;

K CAL是由公式8計算的校準系數（參見圖2）。

因此：

K CAL =（y 2 - y 1）/（x 2 - x 1） （等式4）

當兩點校準可用時，該計算方法有效; 它使體積分布與特定的液體密度無關。

電子設計

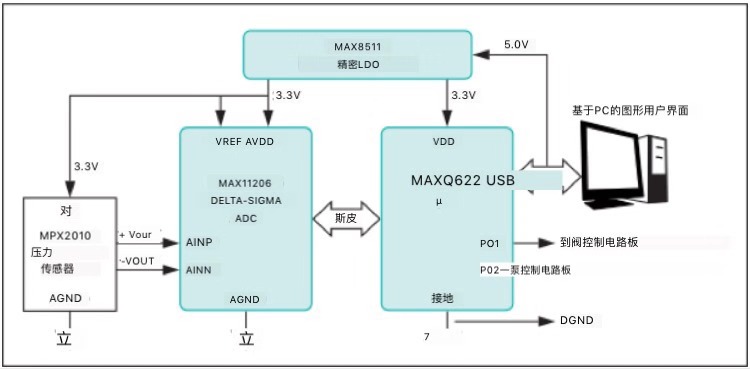

圖3是壓力測量和控制DAS PCB的簡化框圖。

圖3.圖表顯示了壓力測量和控制DAS PCB的實現，它采用比率法直接連接到補償硅壓力傳感器。該設計允許使用模擬電源作為參考。
DAS PCB還提供基于USB的接口，基于PC的控制和分配GUI軟件，并為相同的閥驅動PCB和泵驅動器PCB生成控制信號。該方法產生完全自動化的遞送系統。

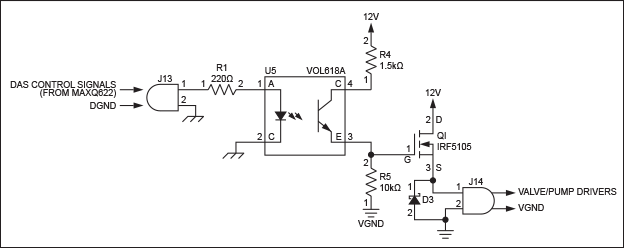

圖4顯示了閥門和泵驅動器PCB的原理圖

圖4.原理圖顯示了光隔離驅動器PCB的實現。來自DAS PCB的控制信號通過簡單的雙線電纜傳輸?shù)津?qū)動器PCB，并直接應用于光耦U5。
U5的光電晶體管輸出激活功率MOSFET Q1，并提供操作閥門或泵所需的高電流驅動。光耦合器U5是DAS PCB對來自大功率驅動器PCB的任何干擾的高精度控制的經濟有效的電流隔離手段。

處理數據

微控制器（圖3）中 的固件通過USB為軟件提供數據讀取功能。GUI軟件管理以下主要功能，如圖5所示：

初始化Δ-Σ ADC

收集并處理ADC的輸出數據

使用等式3和4計算要分配的體積的代碼

初始化期間，Δ-Σ ADC經過自校準過程，啟用輸入信號緩沖器，并禁用系統增益校準和系統偏移校準。選擇采樣率對于工業和醫療應用中的壓力測量非常重要。該DAS允許合理快速的數據采集，具有出色的（100dB或更高）電力線50Hz / 60Hz抑制。推薦的60Hz線路頻率抑制外部時鐘為2.4576MHz，對1sps，2.5sps，5sps，10sps和15sps的數據速率有效。對于50Hz線路頻率抑制，推薦的外部時鐘為2.048MHz，對于0.83sps，2.08sps，4.17sps，8.33sps和12.5sps的數據速率有效。輸入信號緩沖器將輸入阻抗增加到高兆歐范圍。

該軟件實現了基于等式3和4的算法。原始測量數據在PC內部處理

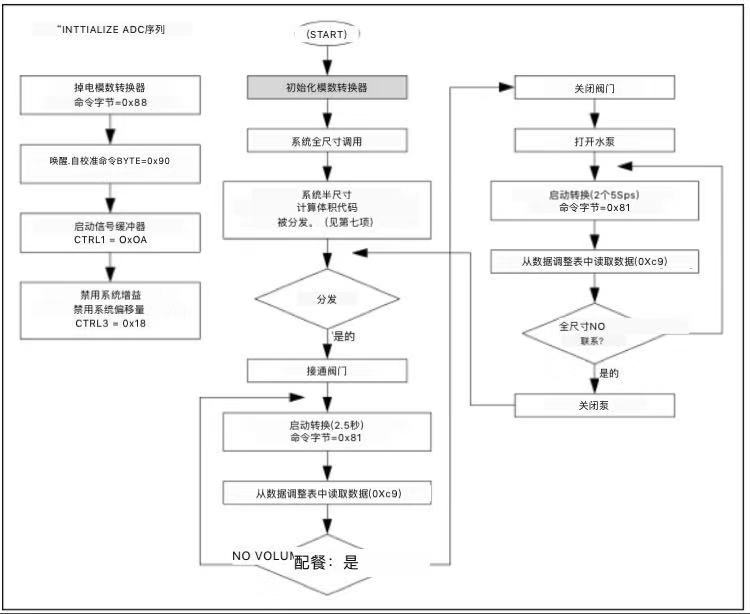

圖5.圖表概述了DAS固件和軟件的頂級操作。

系統實施

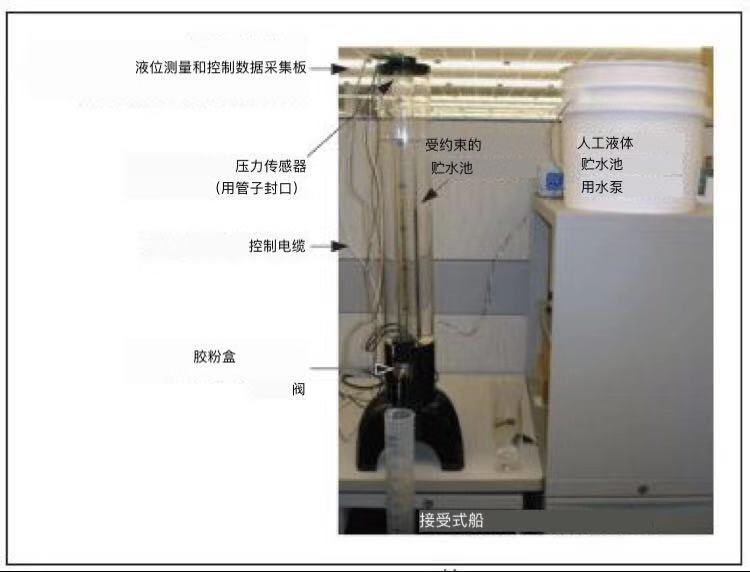

圖6顯示了圖1中開發系統的實現

分配量（mL）	讀數	使用完全分配器的代碼	500mL 分配后的代碼
500	1	545	443
500	2	545	443
500	3	545	443
500	4	545	443
500	5	545	443
