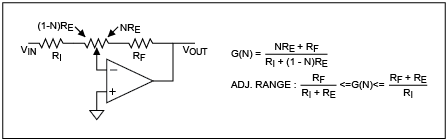

圖1a。電路5。


通過在輸入路徑和反饋路徑上增加電阻，最小增益（其中N = 0）升高，最大增益（其中N = 1）降低，有效地壓縮了可用的增益范圍。例如，在所示的曲線圖中，增益可以從1調整到3而不是從0到255對應的電路4。

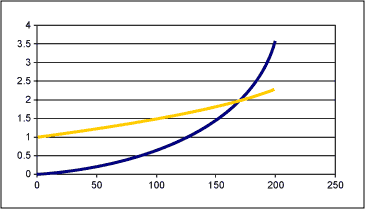

圖1b。電路5的G（N），Ri = 50k，Rf = 100k（黃色）。為了說明，還示出了電路4的G（N）（藍色）。


該電路還具有將抽頭連接到高阻抗運算放大器輸入的優點。另外，盡管增益不像電路3那樣完全線性，但是刮水器的特性對性能的任何影響都通過大大減小通過刮水器的電流而從等式中取出。

該電路的一大缺點是，通過將Ri和Rf添加到增益等式中，在電路4中消除的Re項不能在這里抵消。電路4的一個優點是增益方程中的Re項彼此抵消，使得端到端電阻的大容差無關緊要。然而，對于電路5，不能消除Re項，并且EPOT的端到端電阻的偏差將影響總增益。端到端阻力偏差的確切影響將取決于Rf和Ri與Re的比率。使Rf和Ri相對于Re更大可以最小化這種影響，但是會妨礙可用的調整范圍。在用于圖1b的圖的示例中，Re的25％增加使得最小增益0.88而不是1并且最大增益3.25而不是3。

利用軟件補償線性化增益的設計實例

大多數系統使用微控制器來控制EPOT的設置，因此這里的電路增益通常由軟件控制。此外，雖然本文使用256步EPOT進行說明，但許多系統只需要20到30步的增益。使用軟件和如電路4所示配置的256步EPOT，通過使用軟件補償可以容易地完成20到30步線性增益調整曲線。這里顯示了一個軟件補償，反相和可調增益運算放大器電路的設計實例。

此設計的目標是具有以下性能特征：

沒有電流通過雨刮器。

線性增益調整曲線，誤差小于3％。對于32抽頭EPOT，這優于1 LSB。

消除對絕對電阻Re的依賴性。


為滿足這些設計要求，提供以下步驟?；舅枷胧窃谒璧淖钚『妥畲笤鲆嬷g選擇最佳增益步數。

1. 選擇最大和最小增益。對于該示例，選擇最小值2和最大值10。經驗測試表明，這種方法可以很好地獲得高達20左右的收益。

2. 找到實際可能的最大增益。實際的最大增益是增益，它將是方程G（n）= n /（256-n）n = 0,1,2的解...

對于這個例子，求解G（n）= 10給出n = 232.72。由于只有n的整個值可用，因此選擇n = 233.然后，實際最大增益為G（233）= 233 /（256-233）= 10.13。

3. 獲得斜坡m。斜率m也可以稱為步長，因?yàn)樗鼘⑴cn值之間的增益步長相關聯。推薦的方法是使用感興趣范圍內n的最后5個值的平均增益變化。換一種說法，

m = [G（n max） - G（n max -5）] / 5使用最后5個值的決定有些隨意，鼓勵設計者嘗試其他值。對于該示例，m = [G（233）-G（228）] / 5 = 0.398。

4. 找到實際可能的最小增益和步數。為了確定最小增益是所創建的線的可能解，可以求解y = mx + b的等式。由于使用了離散系統，只需找到最大增益和預期最小增益之間的步數（在步驟1中選擇），其中

最大步數= [G（n max） - G min ] / m。對于此示例，最大步數= [10.13 - 2] /0.398 = 20.4。再次，只有一些離散的步驟可用，所以將結果向上舍入以將最大步數增加到21.因此，實際最小增益將是21步，每次0.398，小于最大增益或

Gmin = G（n max） - （最大步長）×m = 10.13 - （21×0.398）= 1.772。

5. 獲得攔截b。b或y截距的值僅為最小增益。

結果是方程f（x）= 0.398x + 1.772，其中x = 0,1,2 ... 21。該等式可用于查找用于獲得此直線增益曲線的n或EPOT設置的值。這是通過求解G（N）= n /（256-n）= f（x）來完成的。實際的實現取決于設計者，但基本上選項
是使用查找表或動態解決n的值。


下面將此示例的增益圖顯示為x的函數。

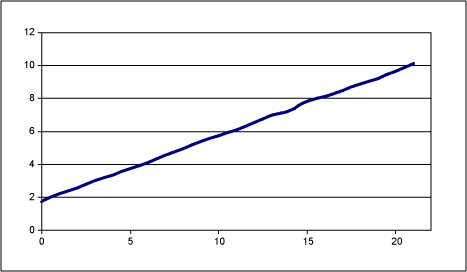

圖2.軟件補償示例的增益曲線。

與理想直線的偏差在下面繪制為百分比。
