一般在數字電位器的討論中，使用術語EPOT而不是數字電位器，EEPOT或E²POT。術語EPOT描述了敏創電子系列的易失性數字電位器，而其他術語描述了在幾種不同工藝之一上制造的各種非易失性和易失性器件。這些不同過程如何影響數字電位器性能的細節超出了本文的范圍。雖然下面給出的公式可以應用于所有數字電位器電路，但有關額定電壓，電流額定值的特殊注意事項專門針對Maxim的EPOT器件。

即使設計人員需要遵守與半導體器件相關的標準約束（即絕對最大額定值），但在工作電路中使用時，工程師應該記住EPOT特有的一些特性。

首先要記住的一點是，數字電位器的端到端或絕對電阻的容差通常規定為最大±25％至±30％。這主要是由于工藝變化，本文討論了處理此問題的技術。

需要考慮的其他事項是EPOT的“刮水器”的特征。EPOT中的“擦拭器”實際上是一串CMOS開關，并且將表現出典型的特性。擦拭器的重要規格包括其電阻，電阻的變化，其最大額定電流和溫度系數。例如，MAX5400的抽頭電阻規定為典型值250Ω，但最大值為800Ω。抽頭的絕對最大額定電流（以及EPOT中的其余電阻）為1mA。應注意不要超過此額定電流，因?yàn)檫^(guò)大的電流會損壞設備。最后，擦拭器的溫度系數通常約為±300ppm /℃。

一個最終的EPOT考慮因素是它將如何在調整范圍的任何一個極端附近表現。例如，當EPOT設置為其較高或較低設置之一時，ESD結構（例如抽頭特性）可能開始急劇影響性能。一般的經驗法則是嘗試將EPOT設置為滿量程的10％到90％之間。

通常，此處描述的原理適用于敏創電子系列中的所有EPOT。選擇256抽頭EPOT用于說明目的。在內部，EPOT被視為一串電阻器，CMOS開關“敲擊”該串。在線性EPOT中，沿電阻串的間距是均勻的，在對數錐形EPOT中，間距是對數的。因此，具有給定數量抽頭的EPOT具有少一個電阻器（m-1）。出于本文討論的目的，變量“n”表示EPOT的絕對設置（即0到31或0到255等等），“N”表示EPOT設置的比率到它的最大值（即0到1）。例如，在具有256個抽頭的線性錐形EPOT中，n = 89的設置將得到N = 0.3490，即89/255。“回覆” “EPOT”是指EPOT的總端到端電阻，因此EPOT可以被認為是具有值N×Re和（1-N）×Re的2個電阻器。此外，增益方程在本文中顯示為變量“N”作為G（N）的函數。調整的總可用范圍顯示為G（0）<= G（N）<= G（1）或G（1）<= G（N）<= G（0），如果適用的話。

非反相配置

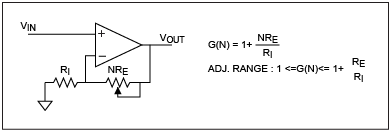

電路1是使用EPOT作為可變電阻器的非反相增益配置。在該電路中，擦拭器連接到EPOT的一側，有效地使器件的（1-N）×Re側短路。結果，反饋電流流過抽頭，EPOT的部分與N×Re相關。該電路相對于N具有良好的線性增益調整曲線，但EPOT的一些特性使該電路具有一些缺點。

圖1a。電路1。

一個缺點是因?yàn)榉答侂娏髁鬟^(guò)擦拭器，其電阻（以及電阻隨溫度的變化）以及其最大額定電流（通常約為1mA）可能限制該電路的應用。另一個缺點是端到端電阻Re是增益等式的一部分，導致Re的±25％容差對增益貢獻高達±25％的變化。在數學上，Re對總增益的25％誤差的最大可能貢獻是25％。當然，隨著增益方程中的Re / Ri項變得更小并且“1”項開始主導增益，作為Re的容差的函數的誤差變得更小。

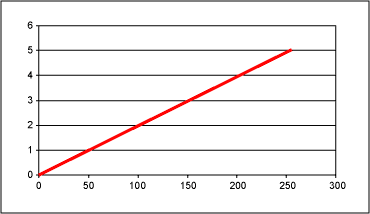

圖1b。電路1的增益，Re = 50k，Ri = 10k。

電路1適用于對成本敏感的系統，該系統可以承受總體增益的稍微松散的容差。與這里看到的許多電路一樣，這包括諸如音量或亮度控制的電路，其中用戶將根據個人喜好迭代地調整電路。另一個有用的應用是自動增益控制電路，其中數字或模擬自動增益控制用于對系統輸出進行增益補償。例如，APD電路可以使用數字或模擬自動增益控制來高精度地控制光電二極管的偏置。在這樣的電路中，自動增益控制技術將Re（在EPOT中）的容差從等式中取出。

電路2中示出了另一種可能的配置。這里，使用EPOT作為一種可變分壓器，抽頭連接到運算放大器的高阻抗輸入端。通過將抽頭連接到此高阻輸入，流過抽頭的唯一電流將是運算放大器的輸入偏置電流。該電流通常非常?。ㄍǔＴ趐A和uA之間），因此擦拭器的幾百Ω電阻的任何變化都可以忽略不計。

圖2a。電路2。

此外，增益方程頂部和底部的Re項抵消了N的函數。這樣就完全消除了端點到端電阻對增益方程的影響。

不幸的是，這個電路有一個很大的缺點。增益調整相對于N是非線性的。電路2的G（N）曲線如圖2所示。通過導出G（N）的斜率為G'（N）= 1 /（1-N））²，可以看出斜率也是N的函數，因此在N的選擇范圍內甚至不是分段線性的。在反轉配置部分，有幾種方法可以使用這個電路并抵消其固有的非討論了線性度。

圖2b。電路2的G（N）。

電路2在許多針對電路1提到的相同系統中是有用的（即，音頻控制，亮度控制，AGC環路等）。除了在電路1中看到的應用之外，缺乏對Re的依賴性和擦拭器的電阻使得這成為用于校準調整的優異電路。另請注意，在電路2中，增益步驟大致集中在1到2之間，但仍然可以獲得更高的增益。雖然很少見，但某些校準應用可能需要一段高增益，然后是一段非常精細調整的低增益。一個例子可能是測量血壓袖帶中的氣壓。在這樣的系統中，當啟動充氣時，壓力非常低并且測量主要用于檢測故障（高增益）。一旦袖帶完全充氣，測量結果用于檢測袖帶壓力與時間的微小變化。使用電路2的AGC回路可用于在血壓測量期間優化ADC動態范圍。校準在生產時完成，以補償機械和傳感器偏差。

反轉配置

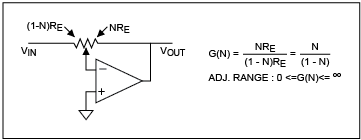

非反相配置中使用的原理也可以應用于反相運算放大器電路。在電路3中，增益僅僅是輸入電阻上反饋路徑中的視在電阻。

圖3a。電路3。

該電路具有作為N的函數的線性增益調整的優點，如圖3b所示。

圖3b。電路3的G（N），Re = 50k，Ri = 10k。

該電路具有與電路1中相同的缺點。由于增益方程略有不同，它對Re的容差的依賴性略有不同。當Re的公差變化時，增益將變化±25％。該電路在反相應用中非常有用，類似于已經提到的電路1和2。

就像電路2一樣，電路4不易受到電路1和3所述的缺點的影響。由于頂部和底部的Re項從增益方程中相互抵消，因此增益僅取決于N.因此，誤差絕對電阻中的電阻在電路4中被有效地抵消，使其對于具有對端到端電阻具有寬容差的EPOT的吸引力。此外，運算放大器的輸入偏置電流通常在pA至uA的范圍內。由于流過它的電流很小，因此雨刮器的電阻，溫度漂移和最大電流規格不會成為該電路的一個因素。

圖4a。電路4。

該電路的增益如圖4b所示。該電路具有與電路2相同的缺點，其增益調整在整個N范圍內將是非線性的。這種固有的非線性增益調整不會妨礙它的使用。該電路非常適合在與電路2相同的應用中需要反相放大器的情況。例如，這可能非常適合用戶反饋的應用，例如音量控制或顯示亮度控制電路以及校準電路或AGC電路。
