產品簡介： NTC熱敏電阻器也稱之為漆包線NTC熱敏電阻，是一種小型、高精度的芯片和漆包銅導線的絕緣聚合物涂層，涂有環氧樹脂, 帶有裸鍍錫漆包銅引線的NTC可互換熱敏……
?產品介紹：

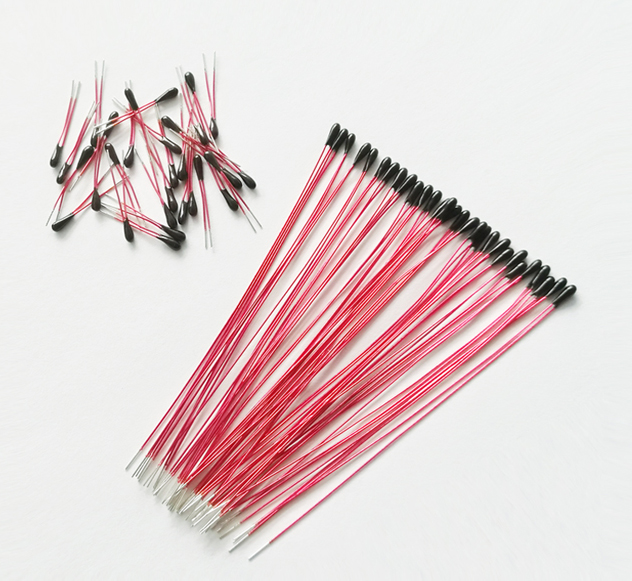

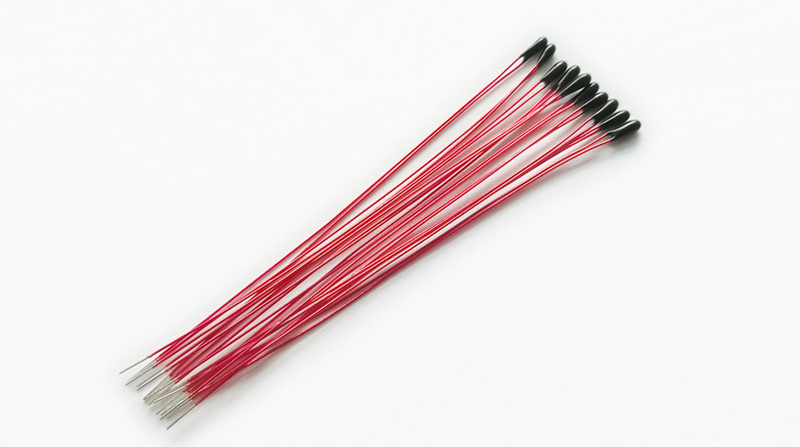

保溫涂料線NTC熱敏電阻器也稱之為漆包線NTC熱敏電阻，是一種小型、高精度的芯片和漆包銅導線的絕緣聚合物涂層，涂有環氧樹脂, 帶有裸鍍錫漆包銅引線的NTC可互換熱敏電阻片。
目前現有常規線徑有Ø0.18mm, Ø0.3mm和不同線徑規格漆包線環氧封裝，常規阻值50K 、10K.精度1% 2% 3%等 B值3950、3435、3380等， 頭部直徑1.2mm、1.3MM、1.4mm、1.5mm、1.6mm、1.7mm、1.8mm、1.9mm、2.0mm等，為滿足不同需求可按照客戶要求量身定做。
?產品特點：
NTC-10K-3435漆包線熱敏電阻特點：
*高可靠性，穩定性。高靈敏度
*環氧樹脂涂層珠NTC熱敏電阻
*長期穩定性
*高品質大批量供應
*適用于需要更快響應的
*設備家用電器汽車(空氣質量流量，T-MAPS)
*高壓/直流電機電子溫度計BMS傳感器
*溫度范圍-30至+ 110℃
?產品應用范圍：
NTC-10K-3435漆包線熱敏電阻用途
*辦公自動化設施(如復印機，打印機等)
*家用電器(空調，微波爐，電風扇，電加熱器)
*工業，醫療，環保，天氣和食品加工設備
*液位顯示和流量水測量
*設備線圈，集成電路，石英晶體振蕩器和熱電偶。
*電子溫度計
*醫療器械

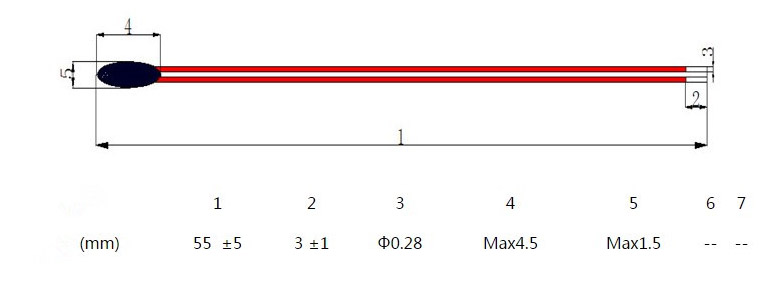

?結構尺寸：
?產品規格說明：
| MC- | 52B- | 102- | 3435- | 2 | |
|
①
|
② | ③ | ④ | ⑤ | |
|
其中：
①M(fèi)C代表深圳市敏創公司。 ②表示漆包線式NTC熱敏電阻器。 ③25℃時標準阻值（R25℃）例如：102即R25℃為10KΩ。 ④B值（B25/50℃）例如：3435即B25/50℃為3435K。 ⑤R25℃電阻值精度：1（±1％），2（±2％），3（±3％），5（±5％） |
|||||
| 規格 |
阻值：R25 ℃ （KΩ） |
B值：25 / 50 ℃ （K） |
消散常數 | 熱時間常數 | 工作溫度范圍 |
| MC52B-202-3470/ 3950/3850 | 2 | 3470/3950/3850 |
空氣中 ≥2.1mW/℃ |
還是空氣 ≤12s |
-40?+ 150℃ |
| MC52B-502-3270/ 3470/ 3950 | 5 | 3270/3470/3950 | |||
| MC52B-103-3380/3470/3900 | 10 | 3380/3435/3900 | |||
| MC52B-473-3950/4200/4050 | 47 | 3950/4200/4050 | |||
| MC52B-503-3950/ 4200/ 4050 | 50 | 3950/4200/4050 | |||
| MC52B-104-3970/ 4180 | 100 | 4180/3970 | |||
| MC52B-105-4530 | 1000 | 4530 |
?產品基本參數：
|
阻值（25℃）
|
10k±1％
|
頭部直徑
|
1.3毫米
|
|
R公差（％）
|
±1％
|
長度
|
50毫米
|
|
B值（25/50℃）
|
3435±1％
|
引線
|
漆包線
|
|
耗散（mW /℃）
|
> 0.7（靜止空氣中）
|
包裝
|
塑料包裝
|
|
時間常數T（秒）
|
3 - 5S
|
認證
|
ROHS、REACH
|
?NTC-10K-3435漆包線熱敏電阻可靠性數據
| 測試 | 標準 | 測試條件 | ΔR25/ R25（典型值） | 備注 |
| 低溫儲存 | IEC 60068-2-1 | 儲存溫度低。溫度：-40 Ø℃時間：千小時 | ≤2％ | 沒有明顯的傷害 |
| 儲存在干熱 | IEC 60068-2-2 | 儲存溫度較高。溫度：100 Ø C時間：千小時 | ≤2％ | 沒有明顯的傷害 |
| 儲存于潮濕的熱，穩態（濕度試驗） | IEC 60068-2-3 | 溫度：40 直徑： C， | ≤2％ | 沒有明顯的傷害 |
| 濕度：90％-95％RH， | ||||
| 時間：1000小時 | ||||
| 溫度循環快 | IEC 60068-2-14 | 1. -40℃/ 30分鐘 | ≤2％ | 沒有明顯的傷 |
?產品注意事項：
1、工作電流為了使測試更準確，運行電流應盡可能少。建議如下公式：
I = sqrt(0.005δT^ 2 /(B * R)) -----PS。：1.sqrt是平方根2.δ
2、耗散常數，單位為mW /℃
3、T表示開爾文溫度
4、B 表示熱靈敏度的指數
5、R表示KOHM中的零功率電阻
6、最終電流單位為mA
