什么是熱敏電阻？

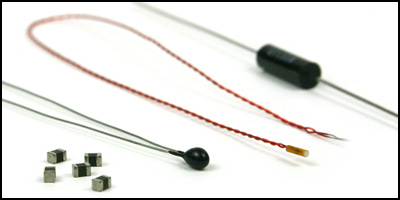

熱敏電阻（熱敏電阻）是固態電子設備，用于檢測用于溫度測量，控制和補償電路的熱環境變化。QTI制造商的溫度傳感器由兩種基本的熱敏電阻技術組成：

負溫度系數（NTC）

負溫度系數（NTC）熱敏電阻隨著環境溫度的升高呈現非線性，降低的電阻。相應地，NTC熱敏電阻在環境溫度降低的情況下表現出非線性增加的電阻。NTC熱敏電阻指數和反向電阻/溫度（R / T）特性提供精確，可重復的熱傳感，具有現場可互換性。

正溫度系數（PTC）

正溫度系數（PTC）熱敏電阻隨著環境溫度的升高呈現線性增加的電阻。相應地，PTC熱敏電阻隨著環境溫度的降低呈現線性，降低的電阻。PTC熱敏電阻線性和比例電阻/溫度變化（R / T）提供了簡單可靠的熱管理。

經常問的問題

什么是NTC熱敏電阻？

“熱敏電阻”一詞來源于短語“敏感電阻”，“NTC”表示負溫度系數。這意味著NTC熱敏電阻在其電阻和體溫之間具有反比關系。

如果NTC熱敏電阻具有非線性溫度特性，難以使用？

不，雖然這種電阻/溫度（R / T）特性是非線性的，但它是可預測的，可重復的，并且可以根據嚴格的規格再現。由于QTI優越的熱敏電阻技術和電子儀器的改進，NTC熱敏電阻特性的非線性不再對設計工程師構成困難。

NTC熱敏電阻是什么材料制成的？

NTC熱敏電阻是由金屬氧化物（如錳，鎳，鈷，銅和/或鐵）的組成制成的小而堅固的陶瓷半導體。每個NTC熱敏電阻組合物或混合物具有特定比例的金屬氧化物，其定義了熱敏電阻的物理尺寸，R / T曲線及其在25℃下的電阻。

由于電阻隨溫度變化，NTC熱敏電阻如何規定？

熱敏電阻的電阻值通常在25°C（簡寫為“R25”）。用于熱敏電阻應用的最常見的R25值在100歐姆和100千歐之間?？梢援a(chǎn)生低至50歐姆和高達1兆歐的其他R25值，并且可以規定25℃以外的溫度點的電阻值。

NTC熱敏電阻對溫度變化敏感嗎？

NTC熱敏電阻也表現出相對較大的電阻與溫度的變化，通常為-3％至-6％/℃，與其他溫度傳感器相比，可提供更高的靈敏度或信號響應。作為熱電偶和RTD。

描述NTC熱敏電阻R / T特性的最佳工具是什么？

總的來說，Steinhart-Hart方程是內插NTC熱敏電阻R / T曲線特性的最有用的工具。Steinhart-Hart方程是一個三階多項式，它為-80°C至260°C溫度范圍內的特定溫度范圍提供了極好的曲線擬合。

老化如何影響熱敏電阻的穩定性？

“溫度漂移”是一種特定類型的漂移，其中漂移在所有暴露溫度下的溫度相同。例如，在0℃，40℃和70℃（即使在每種情況下是不同的電阻百分比變化）中表現出-0.02℃偏移的熱敏電阻將呈現溫度漂移。溫度漂移：（1）根據熱敏電阻類型和暴露溫度，以不同的速率隨時間發生，（2）一般來說，隨著暴露溫度的升高而增加。大多數漂移是溫度測量。

如果我的應用超出了溫度等級，會發生什么？

高于和低于工作范圍的間歇性溫度入侵不會影響長期生存能力。封裝的環氧樹脂通常開始在150℃下分解，焊料附著導致熱敏電阻體通常在約180℃下回流。任何一種情況都可能導致熱敏電阻故障。

熱敏電阻ESD敏感嗎？

按照MIL-DTL-39032E，表1中，熱敏電阻的定義不是ESD敏感的。

熱敏電阻的分辨率是多少？

熱敏電阻的分辨率沒有限制。限制在電子學中需要測量到指定的分辨率。在確定指定分辨率下的測量精度時，也存在限制。

QTI熱敏電阻符合RoHS標準？

（如果我不想要一個無鉛零件怎么辦？）QTI維護兩條獨立的生產線，以滿足客戶的具體環境需求。一條線專用于符合RoHS標準，另一條是用于軍事，航空航天和醫療應用的傳統錫/鉛部件。

線的長度是否影響熱敏電阻的精度？

使用熱敏電阻，如果導線電阻是總電阻的相當大的百分比，則可以選擇較高的基極電阻。一個例子就是一個100歐姆的熱敏電阻與一個50,000歐姆的熱敏電阻，10“的24 AWG導線?？偩€電阻= 10'×2線×0.02567歐姆/英尺= 0.5134歐姆。
