PTC代表“正溫度系數”。PTC熱敏電阻是具有正溫度系數的電阻器，這意味著電阻隨著溫度的升高而增加。

PTC熱敏電阻根據所用材料，結構和制造工藝分為兩組。第一組PTC熱敏電阻由硅化物組成，硅化硅使用硅作為半導體材料。它們用作PTC溫度傳感器的線性特性。第二組是開關型PTC熱敏電阻。這種類型的PTC熱敏電阻廣泛用于PTC加熱器，傳感器等。聚合物PTC熱敏電阻，由特殊塑料制成，也屬于第二組，通常用作可復位保險絲。開關型PTC熱敏電阻具有高度非線性的電阻 - 溫度曲線。當開關型PTC熱敏電阻被加熱時，電阻首先開始下降，直到達到某個臨界溫度。隨著溫度進一步升高到臨界值以上，阻力急劇增加。本文將重點介紹開關型PTC熱敏電阻。

PTC熱敏電阻定義

PTC熱敏電阻是一種熱敏電阻，其電阻隨溫度顯著增加。

PTC熱敏電阻的特性

開關PTC熱敏電阻通常由多晶陶瓷材料制成，這些材料在其原始狀態下具有高電阻，并且通過添加摻雜劑而被制成半導體。它們主要用作PTC自調節加熱器。大多數開關PTC熱敏電阻的轉變溫度在60°C和120°C之間。但是，制造的特殊應用設備可以在低至0°C或高達200°C的溫度下切換。

晶體管具有線性電阻 - 溫度特性，在其大部分工作范圍內斜率相對較小。它們可能在高于150℃的溫度下表現出負溫度系數。電阻器的溫度系數約為0.7至0.8％°C。

轉變溫度（T c）

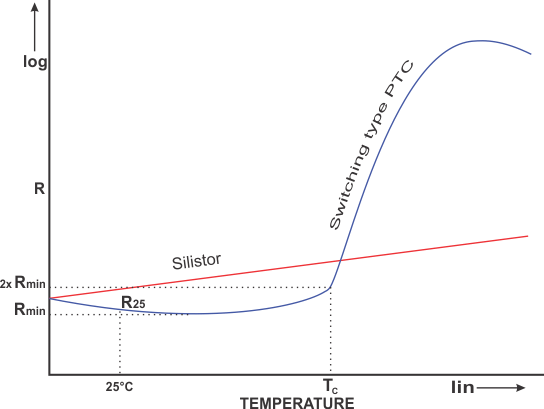

從圖中可以看出，開關PTC熱敏電阻具有略微負的溫度系數，直到最小電阻點。在這一點之上，它達到它的轉變溫度 - T C時，它會經歷一個略微正的系數。該溫度稱為開關，轉換或居里溫度。開關溫度是開關型PTC熱敏電阻的電阻開始快速上升的溫度。居里溫度大部分時間定義為電阻是最小電阻值的兩倍的溫度。

最小阻力（R min）

PTC熱敏電阻的最小電阻是可在開關型PTC熱敏電阻上測量的最低電阻，如RT曲線所示。它是曲線上的點，此后溫度系數變?yōu)檎怠?nbsp;

額定電阻（R 25）

額定PTC電阻通常定義為25°C時的電阻。它用于根據熱電阻值對熱敏電阻進行分類。它采用低電流測量，不會使熱敏電阻發熱到足以影響測量。

耗散常數

耗散常數表示所施加的功率與由于自加熱導致的體溫升高之間的關系。影響耗散常數的一些因素是：接觸線材料，安裝熱敏電阻的方式，環境溫度，設備與其周圍環境之間的傳導或對流路徑，設備本身的尺寸甚至形狀。耗散常數對熱敏電阻的自熱特性有重要影響。

最大額定電流

額定電流表示在指定的環境條件下可以不斷流過PTC熱敏電阻的最大電流。其值取決于耗散常數和RT曲線。如果熱敏電阻過載到溫度系數再次開始下降的程度，則會導致電源失控并導致熱敏電阻損壞。

最大額定電壓

與最大額定電流相似，最大額定電壓代表在特定環境條件下可連續施加到熱敏電阻的最高電壓。它的值也取決于耗散常數和RT曲線。

運作方式

根據應用，PTC熱敏電阻可用于兩種工作模式; 自加熱和傳感（也稱為零功率）。

自加熱模式

自加熱應用利用了這樣的事實：當一個電壓施加到熱敏電阻并且有足夠的電流流過它時，其溫度會升高。隨著接近居里溫度，電阻急劇增加，允許更少的電流流動。從左側的圖中可以看出這種行為。在居里溫度附近的電阻變化在僅幾度的溫度范圍內可以是幾個數量級。如果電壓保持恒定，當熱敏電阻達到熱平衡時，電流將穩定在一定值。平衡溫度取決于所施加的電壓以及熱敏電阻的熱耗散因數。在設計與溫度相關的時間延遲電路時經常使用這種操作模式。

感應（零功率）模式

在這種工作模式下，熱敏電阻的功耗很小，與自熱模式相比，它對熱敏電阻的溫度和電阻的影響可以忽略不計。當使用RT曲線作為參考測量溫度時，通常使用感測模式。

建筑和物業

開關型PTC熱敏電阻由多晶材料制成。它們通常使用碳酸鋇，氧化鈦和鉭，二氧化硅和錳等添加劑的混合物制造。將材料研磨，混合，壓縮成圓盤或矩形并燒結。然后，添加接觸并最終涂覆或包裹。制造過程需要非常小心地控制材料和雜質。大約百萬分之幾的污染可能導致熱和電性能的重大變化。

聚合物PTC由一片塑料制成，其中嵌入有碳顆粒。當器件冷卻時，碳顆粒彼此緊密接觸，形成穿過器件的導電路徑。隨著器件升溫，塑料膨脹并且晶粒進一步分開，從而提高了器件的總電阻。

晶體管依賴于摻雜硅的整體特性并且表現出接近線性的電阻 - 溫度特性。它們由高純度的硅晶片制成，具有不同的形狀。耐溫曲線取決于所用的摻雜量。

PTC熱敏電阻的典型應用

自動調節加熱器

如果有電流通過開關PTC熱敏電阻，它將在一定溫度下自動穩定。這意味著如果溫度降低，電阻也會降低，允許更多的電流流動，從而加熱器件。類似地，如果溫度升高，則電阻也增加，限制通過裝置的電流，從而冷卻它。然后，PTC熱敏電阻達到這樣的程度，即在相對較寬的電壓范圍內，所消耗的功率實際上與電壓無關。這些PTC熱敏電阻通常由各種形狀和尺寸的陶瓷制成，并且由于其設計靈活性，PTC陶瓷加熱器是提供受控電熱的絕佳選擇。為了增加傳熱，

過流保護

開關PTC熱敏電阻用作各種電路中的過流限制器或可復位保險絲。在過電流情況下，熱敏電阻體溫升高并迅速達到轉變溫度。這導致PTC熱敏電阻的電阻急劇上升，限制了電路中的電流。當過流或短路情況得到解決并且熱敏電阻再次冷卻時，電路將再次正常工作。通過這種方式，它可以作為自動復位保險絲。通常，聚合物PTC熱敏電阻用于此應用。它們以不同的商品名稱而聞名，例如polyfuse，polyswitch和multifuse。

時間延遲

可以使用PTC熱敏電阻加熱到足以從其低電阻狀態切換到高電阻狀態所需的時間來提供電路中的時間延遲，反之亦然。時間延遲取決于尺寸，環境溫度和連接的電壓，以及它所使用的電路.PTC熱敏電阻的延時使用的一個例子是它們在熒光燈中的使用。首次接通電源時，熱敏電阻處于冷態（室溫）。燈電壓低于點火電壓，流過電路的電流同時加熱電極和PTC。當達到居里溫度時，PTC將切換，燈兩端的電壓將超過點火電壓，燈將開始正常工作。

電機啟動

一些電動機具有單獨的啟動繞組，其僅在電動機啟動期間需要供電。在這種情況下，我們可以使用與這種繞組串聯連接的PTC熱敏電阻的自熱效應。當電路開啟時，PTC熱敏電阻具有低電阻，允許電流通過啟動繞組。當電動機啟動時，PTC熱敏電阻升溫并在一點切換到高電阻狀態。發生這種情況所需的時間是根據所需的電機啟動時間計算的。一旦加熱，通過PTC熱敏電阻的電流變得可以忽略不計，這將關閉啟動繞組電流。

液位傳感

當傳導和對流傳熱增加時，這些應用依賴于耗散常數的變化。由于裝置與液體之間的接觸或裝置上的氣流增加而導致的耗散常數的增加將降低熱敏電阻的工作溫度并增加維持給定體溫所需的功率量。可以測量功率增加并向系統指示熱敏電阻例如浸沒在液體中。

PTC熱敏電阻符號

根據IEC標準，以下符號用于正溫度系數熱敏電阻。
