近年來，鋰電池已廣泛應用于智能電話，個人數字助理（PDA），筆記本電腦和電動汽車等商業產品中。鑒于這種廣泛的應用，鋰離子二次電池的安全性和效率是重要的問題。
鋰電池的安全性取決于電解液，隔膜，陽極和陰極。在過充電條件下，鋰形成活性表面，與電解液反應，增加內部阻抗，降低放電效率。隨著充放電循環的增加，電池的容量會降低，從而限制其循環壽命。
金屬鋰可以以枝晶和針狀晶體的形式分離，并在快速充放電過程中引起許多問題。因此，電池的效率降低，并且安全的問題出現了。鋰電池的內部溫度通常使用熱電偶測量。傳統的熱電偶太大，無法用于精確測量最佳測量位置的溫度。應避免溫度測量時對電池的損壞。探頭電氣技術既快速（<200 ms）和精確（±0.1°C），并通過連接到電池的兩個端子，無需將任何探針插入電池。遠程查詢傳感器用于測量溫度，壓力，流體流速和濕度。在這項研究中，利用電阻溫度檢測器（RTD）微溫度傳感器，其體積小，精度高，響應時間短，制造簡單，批量生產，以及比傳統熱電偶更有效地測量溫度的能力。這些柔性薄膜溫度傳感器必須耐腐蝕，耐高溫和應力腐蝕。

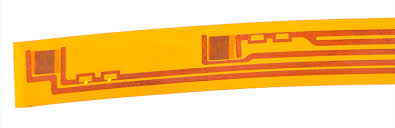

柔性薄膜溫度傳感器示意圖。
一般金屬的電阻由下式給出：
R=ρL/A
其中R表示電阻（Ω）; ρ表示電阻率（Ωm）; L表示線長（m），A表示橫截面積（m 2）。當RTD的溫度在線性區域變化時，測得的電阻與溫度變化之間的關系可以表示為：
Rt=Ri(1+αtΔT)
Rt=Ri(1+αtΔT)
其中R t和R i分別表示在t ℃和t i ℃ 下的RTD的電阻; α 噸代表RTD的正溫度系數; Δ ?表示在從基準溫度的溫度的變化; 和噸和噸我是一個RTD的在溫度噸 ℃并噸我分別°C，。因此，等式（2）可以被重寫為
αt=Rt−RiRi(ΔT)
其中α 噸是電阻的傳感器的溫度系數（TCR）。
柔性薄膜溫度傳感器的制作：
在本案例中，采用薄膜形式的聚對二甲苯作為柔性微溫度傳感器。聚對二甲苯耐腐蝕和應力腐蝕。傳感器材料通過物理氣相沉積（PVD）技術逐層沉積; 因此，微溫度傳感器可以在具有精確控制厚度的低溫下制造。圖2顯示了制造傳感器所涉及的八個步驟（a-h）。
圖2. 在硅襯底上制造柔性微溫度傳感器的程序。
步驟a和b：在硅晶片襯底上沉積一層銅（Cu）作為犧牲層，然后如顯示的那樣，在銅層上沉積300埃厚的聚對二甲苯薄膜。步驟c：聚對二甲苯薄膜作為保護層，隔離層和基材。步驟d：為了在微溫度傳感器上定義圖案，進行了第一次光刻工藝。步驟e：使用電子束蒸發器將Cr（250）和然后Au（2000）作為導電層沉積在聚對二甲苯基板上。微型溫度傳感器的結構由剝離過程形成。步驟f：然后沉積另一個聚對二甲苯層以保護微溫度傳感器。步驟g和h：第二次平版印刷工藝，反應離子蝕刻（RIE）圖3示出了微溫度傳感器的光學顯微鏡（OM）圖像。
圖3. 柔性微溫度傳感器的光學顯微鏡照片。
微溫度傳感器校準
將微溫度傳感器放置在熱室（DENG YNG DS-45）中，如圖4所示。
圖4. 熱室中微溫度傳感器的校準。
電阻信號由數據采集系統拾取，如圖5所示。熱室的溫度從-20℃升高到90℃三次。

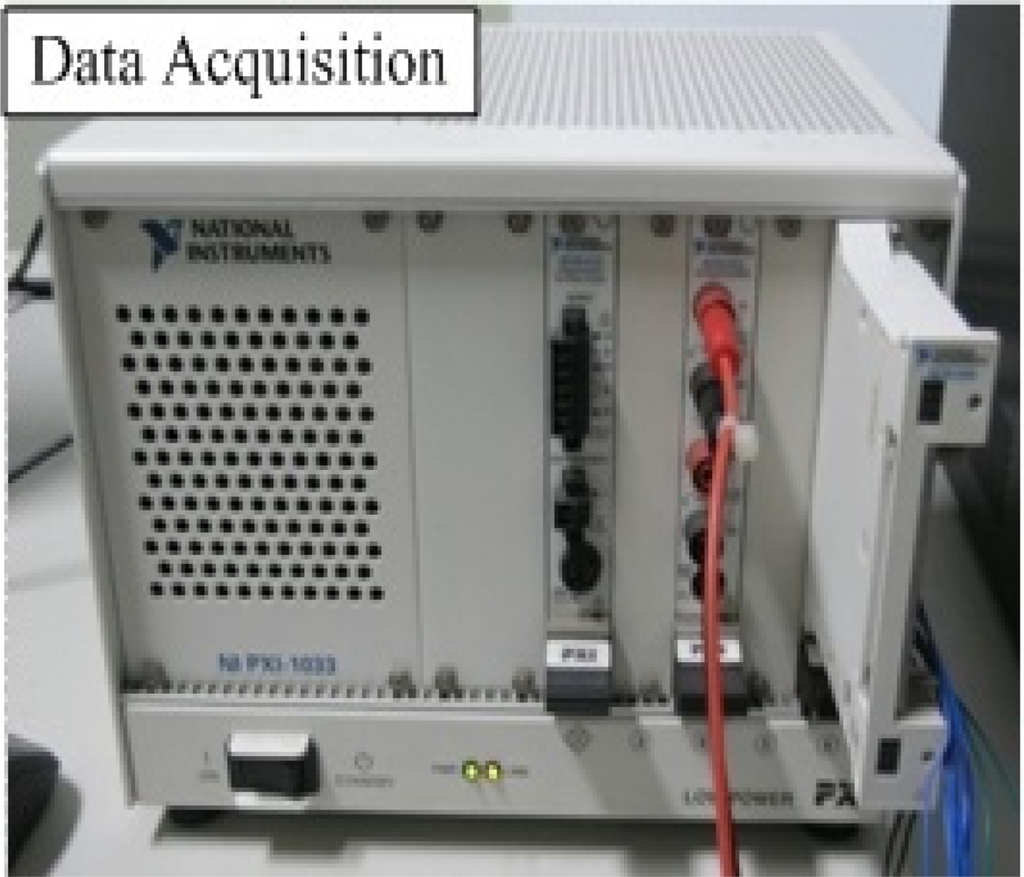

圖5. 電阻信號由數據采集獲取。
圖6和圖7繪出了微溫度傳感器的校準曲線。校準曲線表現出高的重復性和溫度和電阻之間關系的線性關系。

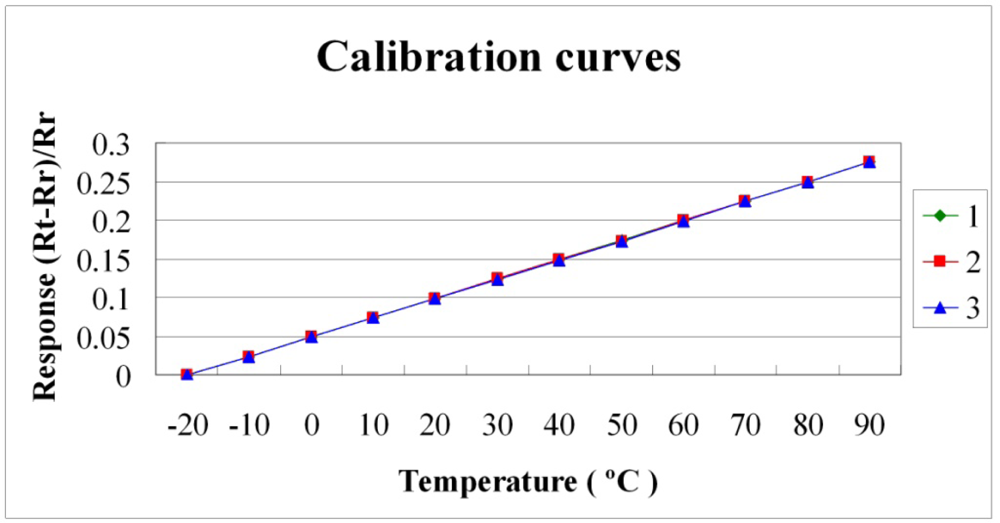

圖6. 傳感器1的校準曲線。
圖7. 傳感器2的校準曲線。
熱沖擊試驗
使用可編程熱沖擊測試儀來測試微溫度傳感器結構的強度，其中放置在測試儀內部的傳感器測量并報告溫度。通過在3分鐘的時間內，在每個極端溫度下用5分鐘停留時間使溫度在0℃和90℃之間循環3次。在圖8中，T1是可編程熱沖擊測試儀的空間溫度曲線，T2是夾具放置微溫度傳感器1的溫度曲線。圖9繪出微溫度傳感器1的校準曲線。
圖8. 可編程熱沖擊測試儀和微溫度傳感器支架溫度變化1。

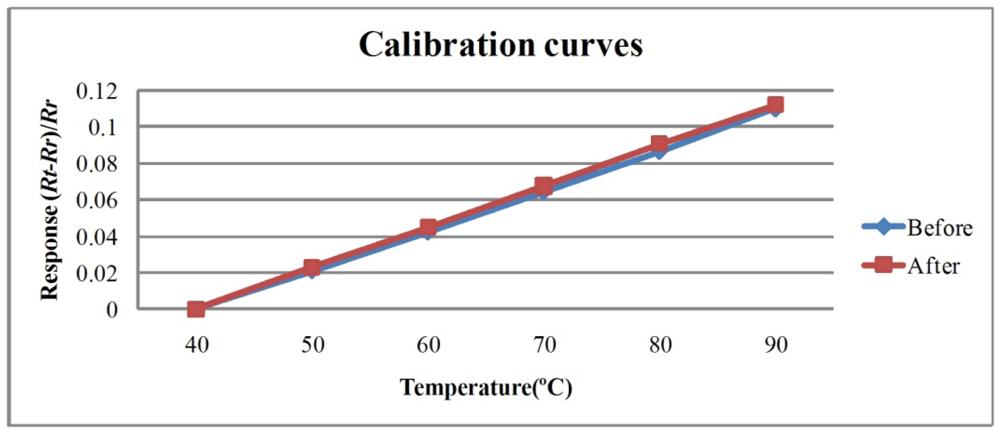

圖9. 比較微溫度傳感器1次熱沖擊試驗前后的校準曲線三個周期。
充放電中的溫度測量
將柔性薄膜溫度傳感器插入鋰電池中，如圖10所示。連接到電池外表面的熱電偶測量表面溫度。來自微型傳感器和熱電偶的信號由數據采集系統GBT-2211拾取。

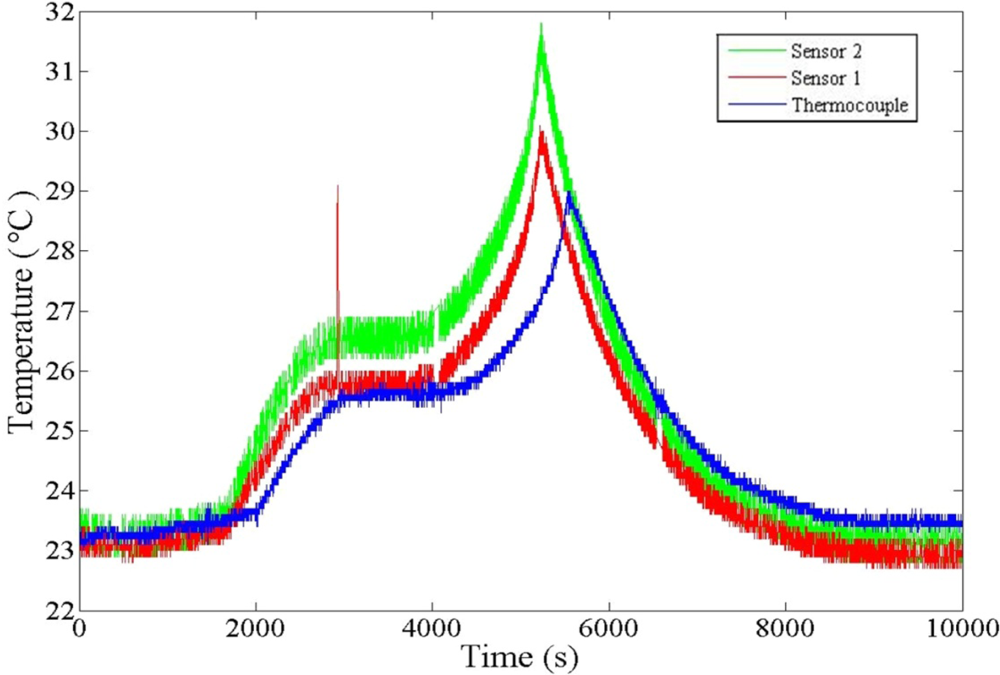

圖10繪出了熱電偶和微溫度傳感器的溫度曲線。三條曲線都是相互一致的。鋰電池中的不同位置的溫度變化。內部溫度比外部溫度變化更快。在高峰時，內部溫度高于外部溫度2°C。
綜上結論
在本研究中，選擇聚對二甲苯作為柔性材料制造柔性薄膜溫度傳感器。柔性薄膜型溫度傳感器的強度足以用于鋰電池。在現場溫度測量成功回升。結果表明，當鋰電池1C在電池中發生充放電反應時，內部溫度比外部溫度高2℃。
