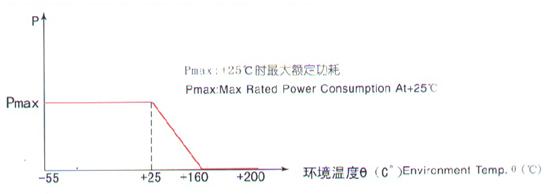

功率負載 - 溫度特性曲線

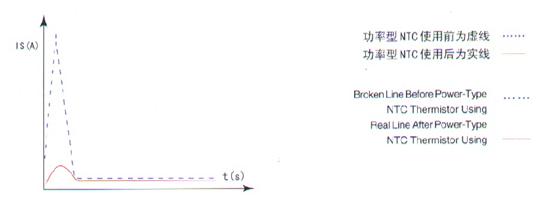

　　電壓NTC熱敏電阻電路中的浪涌電流保護圖

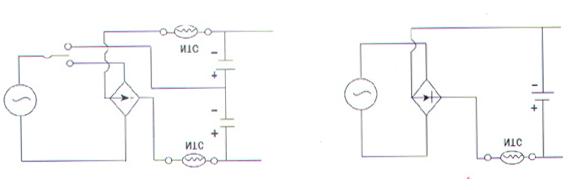

　　電源NTC熱敏電阻的典型應用電路

電源NTC熱敏電阻的選擇原理：電流工作電流>實際功率回路中的工作電流

額定電阻NTC熱敏電阻

在方程中：
　　E中是環路電壓，Im是浪涌電流
　　對于轉換功率，反向功率，開關功率，UPS功率Im =工作電流的100倍。
　　對于燈絲，加熱器等添加環路Im = 30倍工作電流
　　B值較大，殘余電阻和溫度上升較小。
　　通常，時間常數和耗散系數的較大乘積表現出較大的電阻熱容量和較強的浪涌電流保護能力。
