描述：

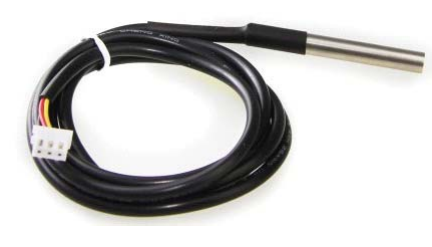

這是基于DS18B20芯片的溫度傳感器，由防水探頭和長導線形狀，非常適合浸入式溫度檢測或DS18B20提供9至12位（可配置）通過1-Wire接口獲得溫度讀數，因此僅需要一根線（和地線）從中央微處理器連接。

原來的其中包括三根線，我們將其調整為3針連接器，因此您可以將其簡單地與其他適配器一起使用。 （無需焊接即可）

概觀

溫度傳感器模塊是帶有DS18B20檢測器的金屬管溫度計。具有強大的抗干擾能力和高精度，并被防水覆蓋橡膠軟管外，能夠測量-55??+125?范圍內的溫度。 有可能連接到RJ25適配器模塊，然后再連接到Makeblock Orion溫度測量。

請注意，當傳感器溫度高達125°C時，護套PVC容易損壞，因此我們建議將其保持在100°C以下。



特征：

防水

使用1-Wire接口-僅需一個數字引腳即可進行通信

不銹鋼管，直徑6mm，長35mm

Arduino庫，易于編程

尺寸：探針直徑為6mm，長度約為50mm。 總體長度（包括電線）為0.5米



規格

電源：3.0V至5.5V

寬溫度范圍：-55°C至+ 125°C

高精度：±0.5°C（-10°C至+ 85°C）

技術規格

●工作電壓：5V DC

●傳感器類型：DS18B20

●溫度范圍：-55??125?

●控制方式：單總線端口

●尺寸：500 x 6 x 6mm

功能特點

●9?12位A / D轉換精度

●高精度：±0.5?（-10??+85?）

●探頭直徑6 mm，長度約50 mm，總長度1 m（包括線）

●溫度轉換時間短，最長750ms

●支持多點聯網

●完美的防水性能

●支持mBlock GUI編程，適用于所有年齡段的用戶

原理分析

溫度傳感器模塊具有主要組件DS18B20，具有小型化，低功耗，高性能，強大的抗干擾能力以及與微處理器輕松匹配。 DS18B20采用獨特的單總線端口模式，處于僅通過總線與微處理器連接以實現雙向通信在微處理器和DS18B20之間。

該模塊支持多點聯網功能，因此多個DS18B20可以在僅三條線路上并行連接至進行多點溫度測量，測量結果為以9?12位串行數字模式發送。 與單芯片計算機通信時，您可以通過配置寄存器來設置分辨率。
