NTC熱敏電阻徑向引線樹脂涂層用于溫度感應

時間:2019-09-23 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

簡介
NTC 熱敏電阻，徑向引線，環氧樹脂涂層，標準引腳線是鍍錫銅黃銅線，非絕緣，可選鍍錫扭結鋼絲，PVC線，PTFE線。廣泛應用于溫度傳感，測量，檢測，指示器，監視，計量，控制，校準和補償?shù)?，適用于HVAC和白色家電，汽車，電池組應用。

NTC 熱敏電阻徑向引線樹脂涂層的特性

測量精度高。

電阻和Beta值的嚴格公差。

響應速度快，體積小。

可以長期穩定運行。

@ 25C時的標稱電阻可以在1kΩ–1000kΩ之間。

在25C下的典型電阻1k ohm，2k ohm，2252 ohm，3k ohm，4.7k ohm，5k ohm，6.8k ohm，10k ohm，15k ohm，20k ohm，30k ohm，40k ohm，47k ohm，50k ohm，100k ohm ，150k ohm，1000k ohm等。

耗散因數：在靜止空氣中≥3.0mW / C。

熱時間常數：在靜止空氣中≤12秒。

工作溫度范圍：-45C — + 125C。

NTC熱敏電阻徑向樹脂的應用
在家用電器的溫度測量，檢測和控制中：如空調，冰箱，深冷柜，豆?jié){機，面包機，飲水機等。

醫療設備和儀器的溫度傳感和測量。

溫度控制儀。

電子溫度濕度計。

汽車溫度測量。

電子表日歷。

電池組和電池充電器的溫度測量，補償，控制和保護。

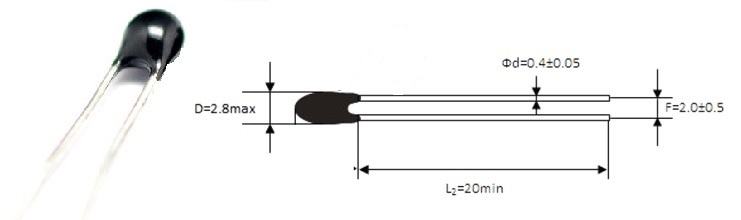

尺寸

單位：毫米

數據表

測試	標準	測試條件	ΔR25/ R25（典型值）	備注
低溫儲存	EC 60068-2-1	在低品類溫度下儲存。溫度：-40 o C時間：1000小時	≤2％	無明顯損壞
干熱儲存	IEC 60068-2-2	儲存在較高溫度下。溫度：100 o C時間：1000 小時	≤2％	無明顯損壞
濕熱儲存，穩定狀態（濕度測試）	IEC 60068-2-3	溫度：40 o C，濕度：90％-95％RH，持續時間：1000小時	≤2％	無明顯損壞
快速溫度循環	IEC 60068-2-14	1. -40C / 30分鐘 2. 30C / 5 分鐘3. 100C / 30分鐘 4. 30C / 5 分鐘。循環數：5個循環	≤2％	無明顯損壞

機械測試

測試	標準	測試條件和方法	要求
可焊性和可焊性	IEC60068-2-20 測試Ta	溫度：230±5℃，距陶瓷本體2-2.5mm，開啟：2±0.5秒。	端子應均勻鍍錫
耐焊接熱	IEC60068-2-20 測試表	溫度：260±5℃，距陶瓷本體2-2.5mm，開啟時間：10±1秒。	無可見損傷，ΔR25/R25≤2％
引線張力	IEC60068-2-21 測試U	測試Ua：在10秒內施加10N的力；測試Ub：彎曲90C，作用力5N，兩次	無折斷， ΔR25/R25≤2％
