精密可互換熱敏電阻

時間:2019-07-18 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

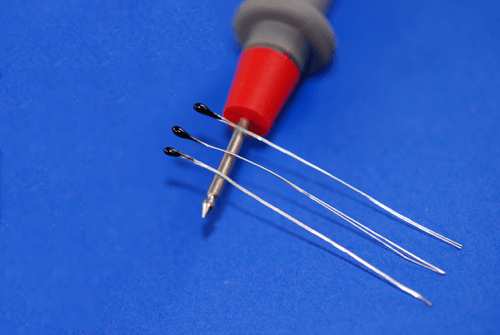

精密電阻 - 溫度匹配的ACCU-CURVE™熱敏電阻。這些器件可在寬溫度范圍內提供互換性，無需單獨校準或提供部件可變性的電路補償。在0°C至70°C的溫度范圍內，可實現±0.2°C的精確溫度測量。25°C時的標準歐姆值范圍為2,252至100,000歐姆。

注意事項

確定電阻值和溫度系數

查看功耗

選擇溫度范圍

查看熱時間常數

應用

有許多方法可以電子方式測量溫度。熱敏電阻技術的改進，加上集成電路的引入，使得精密溫度測量系統非常經濟有效

微處理器，A / D轉換器，接口電子器件和顯示器隨時可用。具有內置熱敏電阻電阻溫度算法的電路設計在精密溫度計量中獲得了廣泛的認可。

ACCU-CURVE™型熱敏電阻用于許多需要高精度和可靠性的應用中。它們通常用于醫療，工業和汽車應用的溫度傳感，控制和補償。

當在寬溫度范圍內需要高度測量精度時，通常選擇可互換的ACCU-CURVE™NTC熱敏電阻。通過修改Alpha方程，可以針對各種溫度間隔計算電阻和溫度容差。

由于熱敏電阻在其電阻 - 溫度特性方面是非線性的，因此Alpha在其電阻溫度范圍內是非線性的。例如，在25°C下Alpha為-4.4％/°C的熱敏電阻材料曲線在50°C時的α為-3.8％/°C。對于實際應用，我們建議使用標準化的R / T曲線。

ACCU-CURVE™熱敏電阻可消耗1mW /°C。結果，在某些電路中可能存在由過大電流引起的誤差的可能性，這會使這些裝置能夠表示的精度水平失效。為了防止這種類型的錯誤，建議電路設計工程師選擇其電路在> 5 V的應用中可承受的最高R值，以最大限度地減少熱敏電阻器件的自熱。有關電阻值和溫度公差，請參閱ACCU-CURVE™規格表。

提供兩條標準R / T曲線，“C”和“W”，溫度系數為-4.4％/°C和-4.7％/°C，Beta（ß）值為3965°K和4250° K. 要確定熱敏電阻在指定溫度下的標稱電阻值，請將其25°C時的電阻乘以相應的RT / R25值，以獲得所需溫度和ACCU-CURVE™的適用RT曲線。

NTC ACCU-CURVE™器件的選擇注意事項當在寬溫度范圍內需要高度測量精度時，通?？蛇x擇可互換的ACCU-CURVE™NTC熱敏電阻。通過修改Alpha方程，可以針對各種溫度間隔計算電阻和溫度容差。

電阻/溫度表

TEMP（°C）	“C”曲線				“W”曲線
	在 25°C時2,252	在 25°C時為3,000	在 25°C時5,000	在 25°C時10,000	在 25°C時30,000	在 25°C時50,000	在 25°C時為100,000
	歐姆	歐姆	歐姆	歐姆	歐姆s	歐姆	歐姆
-40	75780	100950	168250	336,500	1204600	2007700	4015500
-30	39860	53,100	88,500	177,000	619,200	1,032,000	2064000
-20	21860	29121	48535	97070	331030	551720	1,103,400
-10	12,460	16599	27665	55330	183560	305940	611870
0	7,352.80	9,795.00	16325	32650	105310	175510	351020
10	4,481.50	5,970.00	9,950.00	19900	62354	103920	207850
20	2,812.80	3,747.00	6,245.00	12490	38022	63370	126740
25	2,252.00	3,000.00	5,000.00	10000	30000	50000	100000
30	1,814.40	2,417.10	4,028.50	8,057.00	23827	39711	79422
40	1,199.60	1,598.10	2,663.30	5,327.00	15314	25524	51048
50	811.4	1,080.90	1,801.50	3,603.00	10077	16795	33591
60	560.3	746.4	1,244.00	2,488.00	6,777.10	11295	22590
70	394.55	525.6	876	1,752.00	4,650.50	7,750.90	15502
80	282.63	376.5	627.5	1,255.00	3,251.20	5,418.70	10837
90	206.13	274.59	457.65	915.3	2,312.30	3,853.90	7,707.70
100	152.75	203.49	339.15	678.3	1,670.80	2,784.60	5,569.30
110	114.92	153.09	255.15	510.3	1,224.90	2,041.50	4,082.90
120	87.671	116.79	194.65	389.3	909.99	1,516.70	3,033.30
130	67.77	90.279	150.47	300.93	684.31	1,140.50	2,281.00
140	52.983	70.581	117.64	235.27	520.3	867.16	1,734.30
150	41.881	55.791	92.985	185.97	399.56	665.94	1,331.90

電阻/溫度轉換表

ACCX-0XX “C”曲線				ACWX-0XX “W”曲線
ACCX-0XX “C”曲線				ACWX-0XX “W”曲線
TEMP?！嫦?/td>	RT / R25	TEMP。℃下	RT / R25	TEMP?！嫦?/td>	RT / R25	TEMP。℃下	RT / R25
0	3.265	36	0.6267	0	3.5102	36	0.6074
1	3.103	37	0.6017	1	3.3264	37	0.5814
2	2.95	38	0.5777	2	3.1532	38	0.5566
3	2.805	39	0.5547	3	2.9899	39	0.533
4	2.669	40	0.5327	4	2.836	40	0.5105
5	2.539	41	0.5117	5	2.6908	41	0.4891
6	2.417	42	0.4917	6	2.5539	42	0.4686
7	2.301	43	0.4727	7	2.4246	43	0.4492
8	2.192	44	0.4543	8	2.3026	44	0.4306
9	2.088	45	0.437	9	2.1873	45	0.4129
10	1.99	46	0.42	10	2.0785	46	0.3961
11	1.897	47	0.404	11	1.9756	47	0.38
12	1.809	48	0.389	12	1.8784	48	0.3646
13	1.725	49	0.3743	13	1.7865	49	0.3499
14	1.646	50	0.3603	14	1.6995	50	0.3359
15	1.571	51	0.3467	15	1.6173	51	0.3225
16	1.5	52	0.334	16	1.5395	52	0.3098
17	1.432	53	0.3217	17	1.4658	53	0.2976
18	1.368	54	0.3099	18	1.3961	54	0.2859
19	1.307	55	0.2986	19	1.33	55	0.2748
20	1.249	56	0.2878	20	1.2674	56	0.2641
21	1.194	57	0.2774	21	1.2081	57	0.2539
22	1.142	58	0.2675	22	1.1519	58	0.2442
23	1.092	59	0.2579	23	1.0985	59	0.2348
24	1.045	60	0.2488	24	1.048	60	0.2259
25	1	61	0.24	25	1	61	0.2174
26	0.9573	62	0.2316	26	0.9545	62	0.2092
27	0.9167	63	0.2235	27	0.9113	63	0.2014
28	0.8777	64	0.2157	28	0.8702	64	0.1939
29	0.8407	65	0.2083	29	0.8313	65	0.1867
30	0.8057	66	0.2011	30	0.7942	66	0.1798
31	0.7723	67	0.1942	31	0.759	67	0.1732
32	0.7403	68	0.1876	32	0.7256	68	0.1669
33	0.7097	69	0.1813	33	0.6938	69	0.1608
34	0.6807	70	0.1752	34	0.6636	70	0.155
35	0.653			35	0.6348

要確定熱敏電阻在指定溫度下的標稱電阻值，請將其在上表中所需溫度和RT曲線的R T / R 25乘以其在25°C時的標稱電阻。
