精密NTC熱敏電阻1k

時間:2019-05-29 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次


描述
這款熱敏電阻是一種高精度熱敏電阻傳感器具有極小的特點B值容差和阻力。
當用作溫度計時，熱敏電阻之間無需調整控制電路和傳感器。這確保了60.38℃的溫度精度。溫度指示器和控制儀表現在可用于熱敏電阻。
當用于溫度測量時，熱敏電阻不需要在控制電路和傳感器之間進行調整。這確保了溫度精度為±0.3°C
額定功率10mW，25°C
  • R（Ω）在25°C：1.0K±1％
  • B值25°-85°C：3100K±1％
  • 耗散因子：2
  • 熱時間常數：15
  • 工作溫度范圍°C：-50°C至+ 90°C

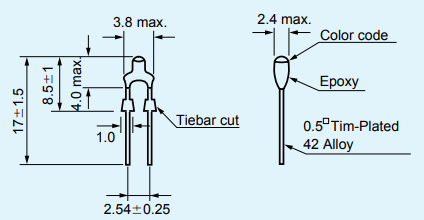

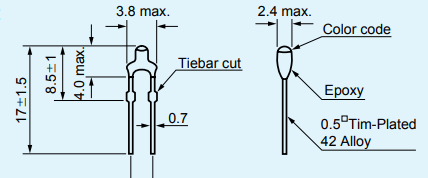

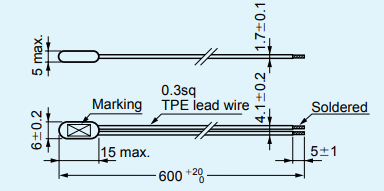

外形尺寸
AT-11

AT-2

AT-3

AT-4

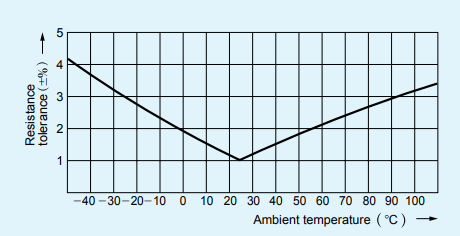

耐受性

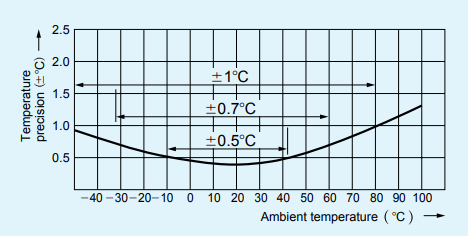

交換精度

阻力 - 溫度
溫度       類型     溫度     類型
  102AT 202AT 502AT   103AT 203AT 503AT   102AT 202AT 502AT   103AT 203AT 503AT
-50 24.46 55.66 154.6   329.5 1253 3168 35 0.7229 1.424 3.508   6.940 13.06 32.48
-45 18.68 42.17 116.5   247.7 890.5 2257 40 0.6189 1.211 2.961   5.827 10.65 26.43
-40 14.43 32.34 88.91   188.5 642.0 1632 45 0.5316 1.033 2.509   4.911 8.716 21.59
-35 11.23 24.96 68.19   144.1 465.8 1186 50 0.4587 0.8854 2.137   4.160 7.181 17.75
-30 8.834 19.48 52.87   111.3 342.5 872.8 55 0.3967 0.7620 1.826   3.536 5.941 14.64
-25 6.998 15.29 41.21   86.43 253.6 646.3 60 0.3446 0.6587 1.567   3.020 4.943 12.15
-20 5.594 12.11 32.44   67.77 190.0 484.3 65 0.3000 0.5713 1.350   2.588 4.127 10.13
-15 4.501 9.655 25.66   53.41 143.2 364.6 70 0.2622 0.4975 1.168   2.228 3.464 8.482
-10 3.651 7.763 20.48   42.47 109.1 277.5 75 0.2285 0.4343 1.014   1.924 2.916 7.129
-5 2.979 6.277 16.43   33.90 83.75 212.3 80 0.1999 0.3807 0.8835   1.668 2.468 6.022
0 2.449 5.114 13.29   27.28 64.88 164.0 85 0.1751 0.3346 0.7722   1.451 2.096 5.105
5 2.024 4.188 10.80   22.05 50.53 127.5 90 0.1536 0.2949 0.6771   1.266 1.788 4.345
10 1.684 3.454 8.840   17.96 39.71 99.99 95     0.5961   1.108 1.530 3.712
15 1.408 2.862 7.267   14.69 31.36 78.77 100     0.5265   0.9731 1.315 3.185

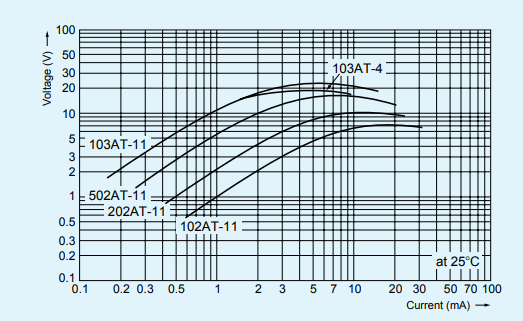

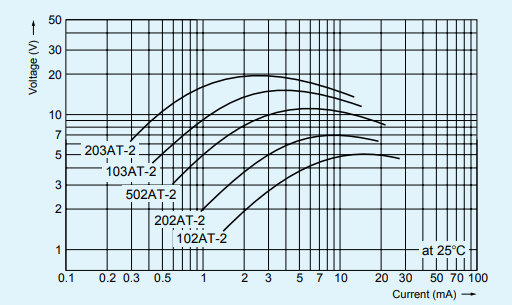

電壓 - 電流特性


筆記

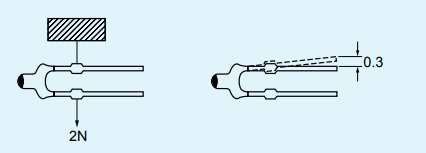

要彎曲引線，請將引線固定在離引線至少3mm的位置通過切割鉗等將環氧樹脂涂層的基底然后彎曲導線電線側，但不是環氧樹脂涂層側。消除壓力超過2N的任何事件和/或情況按箭頭所示方向或其中的方向施加到引線上鉛從原始位置擴散超過60.3mm。


焊接時間（持續時間）應小于7秒當在3408℃下使用50W功率的烙鐵施加到該部分時引線距離熱敏電阻本體至少5mm。 （在底部環氧樹脂）
