徑向引線，標準精度的NTC熱敏電阻

時間:2019-05-13 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次
描述
這些熱敏電阻具有負溫度系數。該器件由一個帶有兩個實心銅錫的芯片組成電鍍引線。 它是灰色漆和彩色編碼，但不是絕緣。

特征
•寬溫度范圍內的精度
•長壽命，高穩定性
•出色的性?xún)r(jià)比

應用
•溫度測量，傳感和控制，
工業和消費者的溫度補償
電子產品

安裝
通過焊接在任何位置。
不適用于盆栽應用。

快速參考數據
參數 價值 　 單位
25°C時的電阻值 3.3至470K 　 W
公差開 R25-價值 ±2； ±3； ±5 　 %
b25/85-價值 2880至4570 　 K
B上的公差25/85-價值 ±0.5至±3 　 %
工作溫度范圍:
零功耗時；
連續
零功耗時；
短期內		 　-40至+125
£150 		 　 °C
響應時間（機油） »1.2  　 S
熱時間常數 t
（僅供參考）		 15 　 S
耗散系數 d
（僅供參考）		 7
8.5
（對于 R25-價值 £680 W）		 　 　兆瓦/千瓦
最大功耗
55°C時		 500 　 兆瓦
氣候類別
（LCT/UCT/天）		 40/125/56 　 -
重量 »0.3  　 G

尺寸以毫米為單位

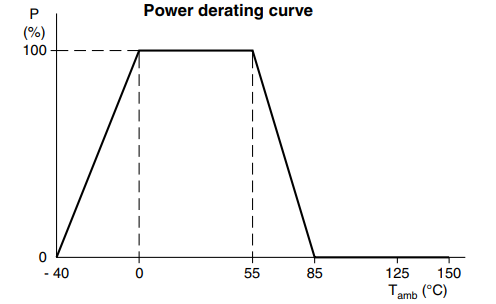

降低和溫度公差


注意
•零功率被視為最大測量功率。 最大值的1％
功率。

相關類型的物理尺寸（所有尺寸以毫米為單位）
R25-VALUE BMAX. d H1 H2 MAX. L P TMAX.
MIN. MAX.
　 　 　 　 　 　 　
3.3 W to 220 W 5 0.6 ± 0.06 1 4 6 24 ± 1.5 2.54 4
330 W to 470 kW 3.3 ± 0.5 0.6 ± 0.06 1 3 6 24 ± 1.5 2.54 3

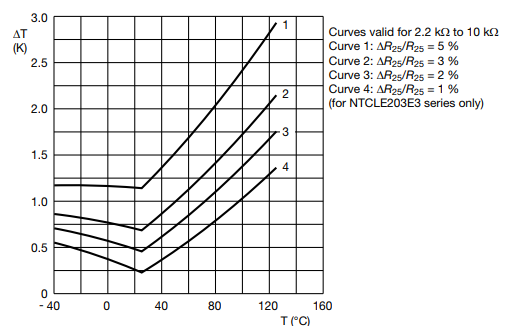

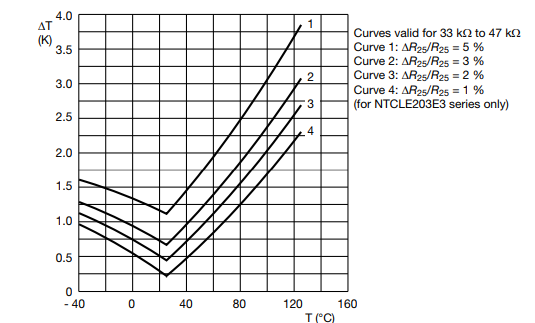

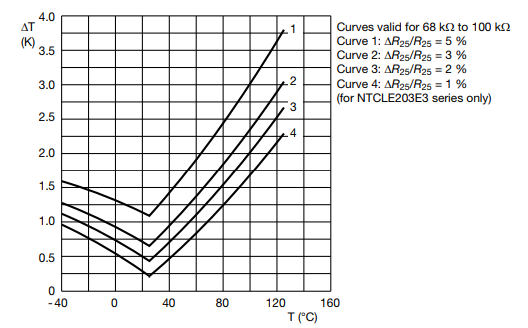

溫度偏差作為一種功能環境溫度


轉換價值和容忍度
這些熱敏電阻對B值的容差很小，其結果提供了非常小的容差在很寬的溫度范圍內的標稱電阻值。 對于這個原因R = f（T）的常用圖形被替換為中間溫度表的電阻值，與一個公式一起計算特征高精度。

確定名義抵抗值的參數
數量 B25/85 NAME TOL. B(%) A B(K) C(K2 ) D(K3 ) A1 B1（K-1） C1(K-2) D1(K-3)
(K)
1 2880 Mat O. with 3 -9.094 2251.74 229098 -2.74E+07 3.35E-03 3.50E-04 2.10E-06 4.26E-07
Bn = 2880K
2 2990 Mat P. with 3 -10.2296 2887.62 132336 -2.50E+07 3.35E-03 3.42E-04 4.96E-06 4.36E-07
Bn = 3990K
3 3041 Mat Q. with 3 -11.1334 3658.73 -102895 5.17E+05 3.35E-03 3.35E-04 3.68E-06 7.05E-07
Bn = 3041K
4 3136 Mat R. with 3 -12.4493 4702.74 -402687 3.20E+07 3.35E-03 3.24E-04 2.66E-06 -2.70E-07
Bn = 3136K
5 3390 Mat S. with 3 -12.6814 4391.97 -232807 1.51E+07 3.35E-03 2.99E-04 2.14E-06 -5.67E-09
Bn = 3390K
6 3528 (1) Mat I. with 0.5 -12.0596 3687.667 -7617.13 -5.91E+06 3.35E-03 2.91E-04 1.63E-06 7.19E-08
　 　 　 　 　 　 　 　 　 　 　 　
3528 (2) Bn = 3528K -21.0704 11903.95 -2504699 2.47E+08 3.35E-03 2.93E-04 3.49E-06 -7.71E-07
　 　
7 3560 Mat H. with 1.5 -13.0723 4190.574 -47158.4 -1.20E+07 3.35E-03 2.88E-04 4.12E-06 1.79E-07
Bn = 3560K
8 3740 Mat B. with 2 -13.8973 4557.725 -98275 -7.52E+06 3.35E-03 2.74E-04 3.67E-06 1.38E-07
Bn = 3740K
9 3977 Mat A. with 0.75 -14.6337 4791.842 -115334 -3.73E+06 3.35E-03 2.57E-04 2.62E-06 6.38E-08
Bn =3977K
　 　 　 　 　 　 　 　 　 　 　 　 　 　
10 4090 Mat C. with 1.5 -15.5322 5229.973 -160451 -5.41E+06 3.35E-03 2.52E-04 3.51E-06 1.11E-07
Bn = 4090K
11 4190 Mat D. with 1.5 -16.0349 5459.339 -191141 -3.33E+06 3.35E-03 2.46E-04 3.41E-06 1.03E-07
Bn = 4190K
12 4370 Mat E. with 2.5 -16.8717 5759.15 -194267 -6.87E+06 3.35E-03 2.37E-04 3.59E-06 1.26E-07
Bn = 4370K
