徑向引線和涂層 NTC熱敏電阻

時間:2019-04-22 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次
描述

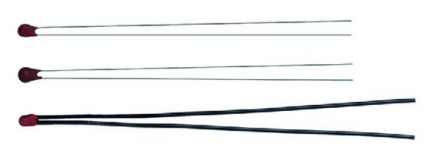

型號T，M和C是共形涂層，含鉛熱敏電阻。 涂層是酚醛樹脂，具有耐久性和長期穩定。 型號M和C具有鍍錫固體銅線。 T型帶有Teflon®的實心鎳線絕緣。

應用
溫度測量，傳感和控制
工業，消費和電信應用。 對于
板載傳感或金屬中的精確遙感
探針或外殼。

特征
•體積小 - 保形涂層
•寬電阻范圍
•提供7種不同的R-T曲線
•可提供低至的點匹配公差
1％，曲線跟蹤精度降至
±0.2°C

參考數據
參數 價值 單位
25°C時的電阻值 30至1米 W
公差ON R型25-價值
（點匹配）		 ±1，±2，±3，±5，±10 %
溫度精度
（曲線跟蹤）		 ±0.2，±0.5，±1 °C
b25/75-價值  3477至4842 K型
b25/85-價值  3468至4875 K型
最大耗散 50至100 兆瓦
耗散因數 d
（只供參考）		 2至3.5 兆瓦/千瓦
熱時間常數 t
（只供參考）		 6至14歲 S型
響應時間（油）
（只供參考）		 1.3 S型
工作溫度范圍
零功耗（短期）		 -40至+125（150） °C

T，M，C產品數據和R25阻力范圍可用性
曲線 　 B25/75
(K)		 　 B25/85
(K)		 TCR25
(%/K)		 T
(kW)		 M
(kW)		 C
(kW)		 R25 ± TOL.
可用性
2   3477   3486 -3.84 0.03 to 3.3 0.03 to 3.3 0.03to3.3　 1, 2, 3, 5, 10
9   3679   3694 -4.03 10 to 56 10 to 56 10 to 56 1, 2, 3, 5, 10
8   3925   3943 -4.3 20 to 220 20 to 220 20 to 220 1, 2, 3, 5, 10
1   3964   3974 -4.39 0.2 to 18 0.2 to 18 0.2 to 18 1, 2, 3, 5, 10
4   4247   4262 -4.67 10 to 100 10 to 100 10 to 100　 1, 2, 3, 5, 10
7   4437   4461 -4.83 10 to 270 10 to 270 10 to 270 1, 2, 3, 5, 10
12   4842   4875 -5.23 47 to 1000 47 to 1000 47to1000 1, 2, 3, 5, 10
25°C時的最大功耗（mW）   　 50 75 100
耗散因數mW / K（1） 　 　 2 2.5 3
響應時間s（1） 　 　 　 　 1.3 1.2 1.4
熱時間常數s（1） 　 　 14 10 6 　
注意
（1）僅供參考，耗散因數，響應時間和熱時間常數取決于導線類型和產品尺寸

標準電阻值在25°Cin?
33 82 270 680 2.2K 5.6K 18K 50K 150K 500K
39 100 330 820 2.7K 6.8K 22K 56K 220K 560K
47 120 390 1K 3.3K 8.2K 27K 68K 270K 680K
50 150 470 1.2K 3.9K 10K 33K 82K 330K 820K
56 180 500 1.5K 4.7K 12K 39K 100K 390K 1M
68 220 560 1.8K 5.0K 15K 47K 120K 470K 　
注意
•可根據要求提供最常用和可用的值，中間電阻值和公差

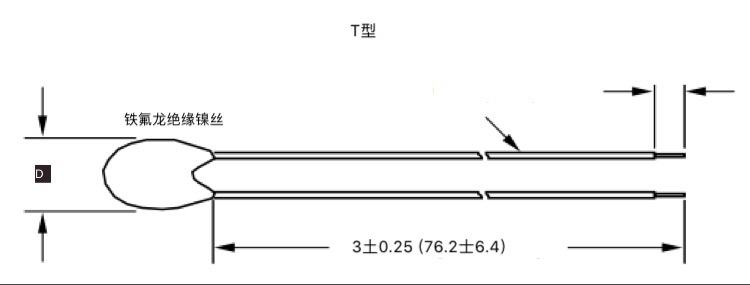

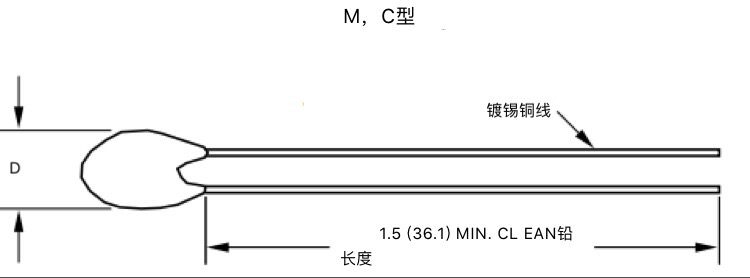

尺寸以英寸（毫米）為單位


產品類別 線規/直徑(1)
輸入M. AWG 30: 0.0100 (0.254)
C型 AWG 28: 0.0126 (0.320)
輸入T. 絕緣AWG 30: 0.0100 (0.254)

曲線數 R25 MIN.
(W)		 MAX。直徑
(英寸(毫米))		 標準R25范圍
(W)		 MAX。 直徑
(英寸(毫米))
2 30 0.342 (8.69) 330 to 3K 0.095 (2.41) to 0.136 (3.45)
9 10K 0.150 (3.81) 10K to 56K 0.095 (2.41) to 0.150 (3.81)
8 20K 0.131 (3.33) 27K to 220K 0.095 (2.41) to 0.125 (3.18)
1 200 0.315 (8.00) 1.8K to 18K 0.095 (2.41) to 0.136 (3.45)
4 10K 0.136 (3.45) 10K to 100K 0.095 (2.41) to 0.136 (3.45)
7 10K 0.177 (4.50) 27K to 270K 0.095 (2.41) to 0.136 (3.45)
12 47K 0.252 (6.40) 330K to 1M 0.095 (2.41) to 0.136 (3.45)
注意
（1）附加線規（非絕緣），可用作AWG24（E型），AWG26（B型）和AWG32（F型）。

適用于T型、M型和C型熱敏電阻的公差熱敏電阻公差說明

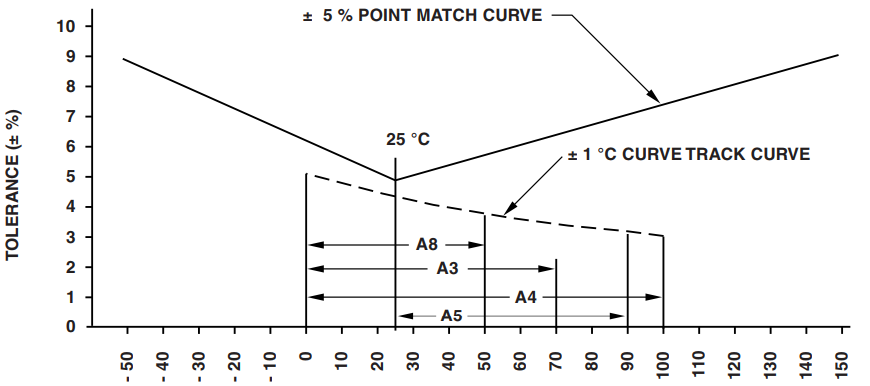

熱敏電阻的許多應用已經要求對這些產品采用兩種基本的公差方案 - 曲線跟蹤和點匹配熱敏電阻。 兩種不同溫度下各種溫度下的電阻容差的一個例子公差方法如下圖所示：


溫度（°C）

圖。1

點匹配容忍度
標準引線式熱敏電阻經過校準，并在25°C下測試，公差為±5％或±10％; 但是，更嚴格的容忍度點匹配熱敏電阻隨時可用，特殊點匹配溫度適合您的應用。
由于這些熱敏電阻只有一個受控制的參考點（點匹配溫度），因此其他的電阻溫度由特定的曲線電阻與溫度比給出。

點匹配公差與溫度

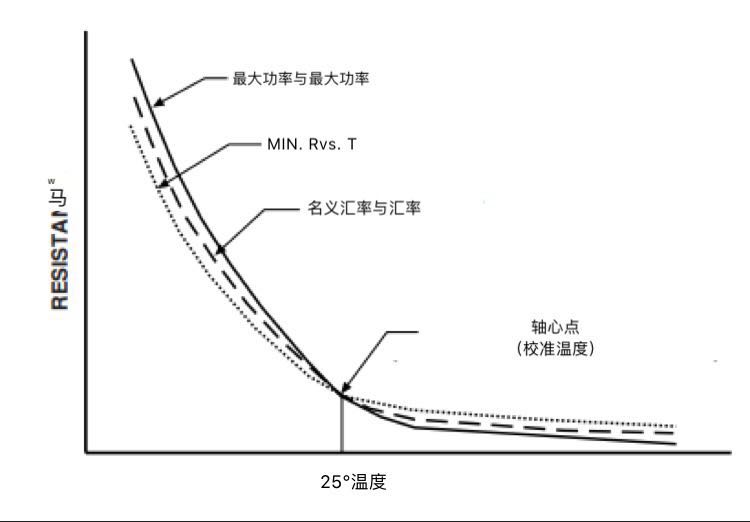

點匹配電阻公差在其他溫度25ºC校準標準是不一樣的溫度。圖2顯示了這種差異。任何給定溫度下的公差都是點匹配公差加上制造公差取決于特定的曲線。
