高穩定性微型熱敏電阻

時間:2019-04-11 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

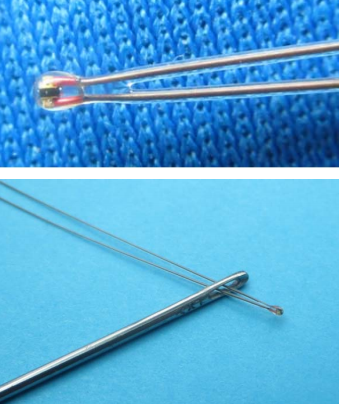

圖1·微型熱敏電阻的物理照片

主要特點
玻璃封裝，具有長期穩定性和可靠性
高穩定性：<0.1°C / Y.
體積?。?phi;1.0mm×1.4mm
高電阻精度：1％
快速響應時間：靜止空氣中4秒
寬溫。 范圍：-55°C至250°C
100％無鉛（Pb）且符合RoHS標準

應用
激光二極管，光學元件的溫度傳感，
工業過程控制等，高溫
靈敏度，長期穩定性和/或高溫
傳感是必需的。

描述
這款熱敏電阻采用玻璃封裝，帶有兩根涂層引線。 玻璃確保長期穩定性，涂層引線可防止它們相互短路。與傳統的環氧樹脂封裝相比熱敏電阻，ATH10K1R0尺寸更小，更快響應時間，更好的長期穩定性和更廣泛的溫度范圍。 ATH10K1R0之間是密封的頭部和引線，它可以在高達250°C的溫度下工作液體耐藥。

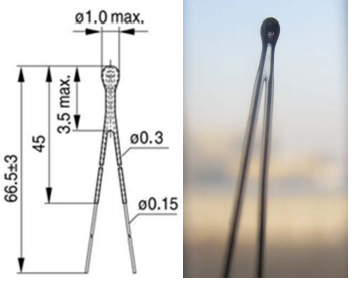

圖2. 側視圖

規格
參數 價值
標稱電阻@25°C 10K ±1%
B值@25°C/85°C 3478K型 ±1%
b值@0°C/100°C 3450K ±1%
B值@25°C/100°C 3492K型 ±1%
熱敏電阻器直徑 1.0 ±0.1毫米
熱敏電阻器長度 1.4 ±0.4毫米
裸引線直徑 0.15毫米
涂覆引線直徑 0.3毫米
引線長度 66.5 ±3毫米
耗散因數 0.5mW/K
熱容 2mJ/K
最大功率@25°C 18MW
絕緣電阻絕緣電阻 ≥100m阻值
試驗電壓 500V直流
電阻容差 ±1%
額定溫度 25°C
時間常數 4S（靜止空氣@525°c）
工作溫度范圍 −55°C至300°丙

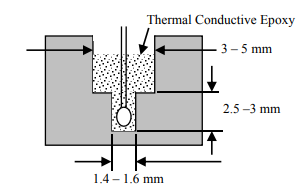

圖3. 2階段孔的截面視圖

為了進一步避免氣泡，請使用薄環氧樹脂，振動固化前組裝，并固化內部的環氧樹脂安裝孔在高溫，80°C至150°C，取決于使用的環氧樹脂和最高溫度裝配部件可以站立

電阻溫度特性
T(°C) R_nom號 α T(°C) R_nom號 α T(°C) R_nom號 α T(°C) R_nom號 α
[K?] （%/K） [K?] （%/K） [K?] （%/K） [K?] （%/K）
　 　 　 　
-55 526.24 6.4 35 6.8954 3.6 125 0.51794 2.3 215 0.094181 1.6
-50 384.52 6.2 40 5.7703 3.5 130 0.46259 2.2 220 0.087144 1.5
-45 284.01 6 45 4.8525 3.4 135 0.4142 2.2 225 0.080751 1.5
-40 211.94 5.8 50 4.1 3.3 140 0.37179 2.1 230 0.074933 1.5
-35 159.72 5.6 55 3.4798 3.2 145 0.33451 2.1 235 0.069631 1.5
-30 121.49 5.4 60 2.9663 3.2 150 0.30166 2 240 0.064791 1.4
-25 93.246 5.2 65 2.5392 3.1 155 0.27264 2 245 0.060366 1.4
-20 72.181 5 70 2.1824 3 160 0.24694 2 250 0.056316 1.4
-15 56.332 4.9 75 1.883 2.9 165 0.22414 1.9 255 0.052602 1.4
-10 44.308 4.7 80 1.6307 2.8 170 0.20385 1.9 260 0.049193 1.3
-5 35.112 4.6 85 1.4174 2.8 175 0.18577 1.8 265 0.046059 1.3
0 28.024 4.4 90 1.2362 2.7 180 0.16961 1.8 270 0.043173 1.3
5 22.52 4.3 95 1.0818 2.6 185 0.15514 1.8 275 0.040514 1.3
10 18.216 4.2 100 0.94973 2.6 190 0.14216 1.7 280 0.03806 1.2
15 14.827 4.1 105 0.8364 2.5 195 0.13049 1.7 285 0.035793 1.2
20 12.142 3.9 110 0.73881 2.5 200 0.11999 1.7 290 0.033696 1.2
25 10 3.8 115 0.6545 2.4 205 0.11051 1.6 295 0.031753 1.2
30 8.2818 30 120 0.58144 2.3 210 0.101942 1.6 300 0.029952 1.2
