MF52 NTC熱敏電阻規范

時間:2019-04-08 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

概況
MF52 熱敏電阻是一種小型環氧樹脂涂層 NTC 電阻器，采用新型材料制成，工藝新穎，具有精度高、反應快等優點

應用：
空調，加熱便利，電子溫度計，液位傳感器，汽車電子
和電子桌歷

特征：
  1.測試精度高;
  2.反應迅速而迅速;
  3.服務周到，服務周到;
  4.良好的可互換性和一致性。


①滴狀NTC熱敏電阻
  ②E：環氧樹脂涂層包裝S：有機硅涂層包裝
  ③R25：10KΩ-103
  ④公差：F：±1％G：±2％H：±30％J：±5％K：±10％
  ⑤L：B25 / 50 H：B25 / 85 T：特殊
  ⑥B值：347：3470 338：3380我們采用了前三位數

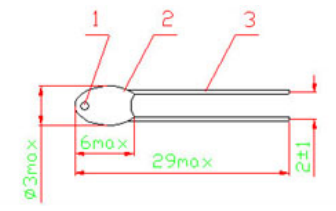

尺寸：


規格
模型 R25 B 值 耗散 s時間常數 溫度范圍
MF52 100?-10K? 3100 K 　 　 　
MF52 200?-10K? 3270 K 　 　 　
MF52 500?-15K? 3470 K ≥ 2.5 mW/℃ 　 　
MF52 1K?-50K? 3600 K 　 ≤ 7s -40℃+ 120℃
MF52 5K?-50K? 3950 K 在靜態空氣 在靜態空氣 　
MF52 10K?-100K? 4050 K 　 　 　
MF52 10K?-100K?　 4150 K 　 　 　
MF52 20K?-500K? 4300 K 　 　 　

備注
1）電阻容差：F：±1％G：±2％H：±3％J：±5％K：±10％。
2）響應于額定電阻的精度，B值的容差為±1％
在其他情況下，B值的容差為±2％。
3）上表中未提及的規格的產品可根據客戶要求提供
請求。

注意事項：
1）導線的兩端不應該承受過大的拉應力，因為
MF52-srs產品體積小，焊點小。
2）焊接應該距離引線的根部5mm處，并且僅用于短路
時刻。
3）MF52-srs的熱敏電阻在工作時不應直接暴露在水中


　
10 公里

3950
50 公里

3950
100 公里

4000
50 公里

4050
50 公里

4150
100 公里

4150
100 公里

4300
150 公里

4500
-30 181.7 908.3 1790 　 　 　 　 　
-25 133.3 666.5 1321 　 　 　 　 　
-20 98.88 494.5 984.7 　 　 　 　 　
-15 74.1 370.5 740.8 　 　 　 　 　
-10 56.06 280.3 562.3 　 　 　 　 　
-5 42.8 214 430.5 　 　 　 　 　
0 98.96 164.8 332.3 168.8 172 344.1 352.4 576.7
5 25.58 127.9 257.5 131.3 132.2 264.3 270 433.2
10 20 99.98 201.1 101 102.4 204.8 208.3 328.4
15 15.76 78.79 158.2 79.28 80.03 160.1 161.9 250.9
20 12.51 62.55 125.4 62.78 63 125 136.7 193.3
25 10 50 100 50 50 100 100 150
30 8.048 40.24 80.29 39.98 39.76 79.51 78.35 117.3
35 6.518 32.59 64.87 32.16 31.89 63.77 62.37 92.28
40 5.312 26.56 57.72 26.1 25.73 51.45 49.94 73.11
45 4.354 21.77 43.1 21.35 20.88 41.76 40.22 58.28
50 3.588 17.94 　 35.42 17.72 17.04 　 34.08
55 2.974 14.87 29.26 14.36 13.99 27.97 26.4 37.71
60 2.476 12.38 24.3 11.92 11.53 23.06 21.53 30.58
65 2.072 10.36 　 20.27 9.938 9.541 　 19.08
70 1.743 8.717 16.99 8.317 7.929 15.86 14.62 20.45
75 1.473 7.364 14.31 6.991 6.621 13.24 12.2 16.85
80 1.25 6.248 12.1 5.906 5.552 11.1 10.05 13.94
85 1.065 5.324 10.27 5.012 4.674 9.348 8.376 11.6
90 0.911 4.555 8.758 4.271 3.95 7.9 7.004 9.68
95 0.7824 3.912 7.495 3.654 3.349 6.698 5.894 8.118
100 0.6744 3.372 6.438 3.316 2.849 5.698 4.978 6.836
105 0.5836 2.918 5.55 2.701 2.438 4.875 4.215 5.78
110 0.5066 2.533 4.801 2.336 2.093 4.186 3.58 4.904
