如何了解熱敏電阻的Beta值？

時間:2019-04-01 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

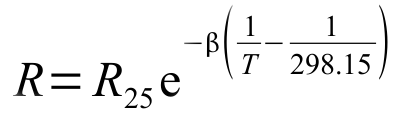

當你面對一個未知的熱敏電阻時，一個相對簡單的練習就是找出一個適合它的表達式 - 至少對于NTC熱敏電阻（負溫度系數）。溫度與阻力有關的表達式為：

首先，通過將熱敏電阻浸入約25°C的水中并觀察電阻是多少，25°C時的電阻相對簡單。它應該是一個常見的電阻值，如100Ω，500Ω，1kΩ，4.7kΩ，10kΩ，47kΩ或100kΩ。這將為您提供熱敏電阻表達式的R25值。

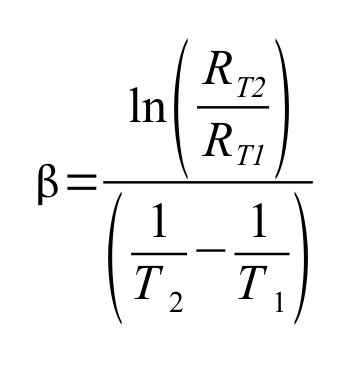

該Beta值，如果你有兩個溫度及其對應的電阻值可以被發現。理想情況下，Beta值由25°C和85°C時的電阻定義。

在太陽能熱水器控制器項目的情況下，我測量了未知熱敏電阻在多個溫度下的電阻，并從連接到熱敏電阻的設備讀取溫度，因?yàn)槲覠o法測量熱敏電阻所在的實際溫度。理想情況下，我會以一碗水和溫度計的形式使用已知的溫度。

以下是選擇的結果。

通過計算每對讀數的Beta值，然后使用不同的讀數對進行幾次，我能夠得到許多Beta值。對于這些特定的熱敏電阻，我平均得到的測試值為 3410K。

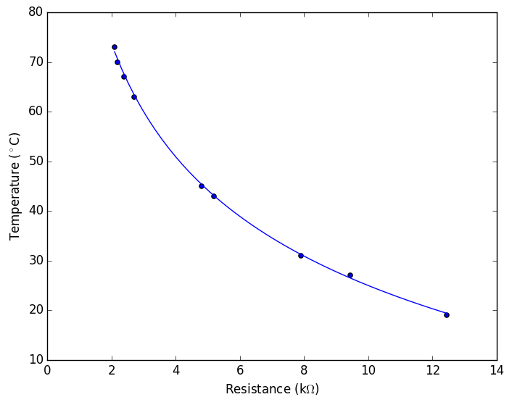

作為檢查，我將新的Beta值放入熱敏電阻表達式中，并看到計算出的電阻值與結果非常匹配。下圖顯示了讀數的散點和使用計算的Beta值創建的曲線。
