概述

精確2針數字輸出溫度傳感器溫度輸出通過一根電線傳輸，通常使用一系列電流脈沖從34μA變?yōu)?25μA。然后可以使用簡單的電阻將電流脈沖轉換為電壓。
同一個10kΩ電阻，輸出電壓范圍通常為340 mV至1.25 V.簡單的微控制器比較器或外部晶體管可用于將此信號轉換為微控制器可以有效的邏輯電平通過GPIO引腳正確處理。溫度可以通過選擇一個簡單的計數器來確定

用于計算輸出脈沖總數的特定時間間隔。電源首次應用于設備后確定溫度時，電流水平將保持在34μA以下至多54 ms。什么時候

確定溫度后，脈沖序列開始。單個脈沖頻率通常為88 kHz。該當電源大約每104 ms施加一次時，將連續轉換和傳輸數據（最大值）。使用熱二極管模擬電路來檢測溫度。然后是溫度信號

放大并應用于由內部參考電壓驅動的ΣΔADC的輸入。 ΣΔADC然后通過接口電路將輸出處理成數字脈沖序列。然后是數字脈沖序列

通過包括高電流和低電流的輸出信號調節電路將其轉換為電流脈沖序列監管機構。施加在數字輸出溫度傳感器引腳上的電壓由內部穩壓器調節提供ADC及其相關電路使用的一致芯片VDD。

這款器件是一種高精度的 2 針溫度傳感器，具有易于使用的脈沖計數電流環接口，使其適用于車載和車載應用在汽車, 工業和消費市場。 數字脈沖計數輸出和高精度在較寬的溫度范圍內允許與任何 MCU 配對，而無需考慮集成 ADC 的質量或可用性，同時最大限度地減少軟件開銷。TI 的

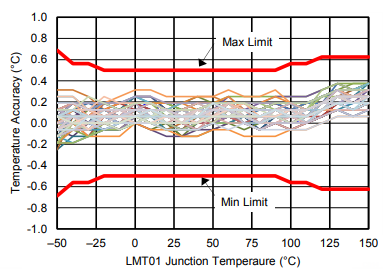

這款器件在-20 °C 至 90 °C 的溫度范圍內實現了最高 ± 0.5 °C 精度，分辨率非常精細 (0.0625 °C)，無需系統校準或硬件和軟件補償。

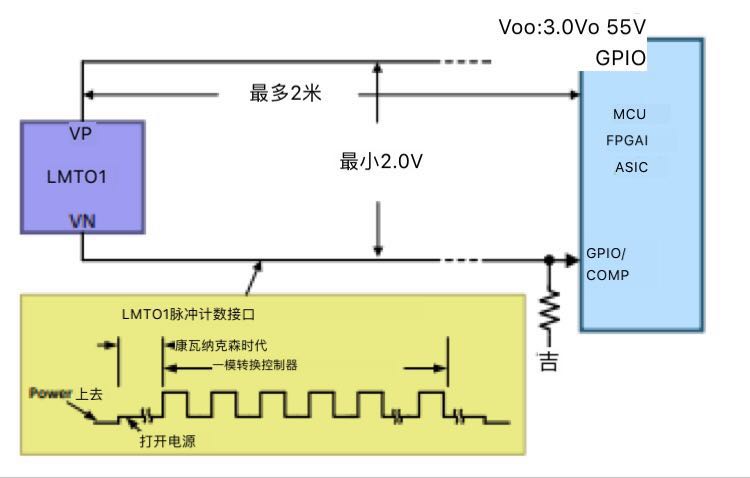

這款 的脈沖計數接口設計為直接與 GPIO 或比較器輸入接口，從而簡化了硬件實現。同樣，lmt01 的集成 EMI 抑制和簡單的 2 針架構使其適用于在噪聲環境下的板載和板外溫度傳感。這款 裝置可以很容易地轉換成一個雙線溫度探頭與導線長度可達 2米。

引腳IC溫度傳感器

功能描述

輸出接口

數字輸出溫度傳感器以脈沖計數的形式提供數字輸出，該脈沖計數由一系列電流脈沖傳輸。在數字輸出溫度傳感器上電后，它會在器件內傳輸非常低的34μA電流，時間不到54 ms執行溫度到數字轉換，如圖22所示。進行溫度 - 數字轉換完成后，
開始傳輸脈沖序列，該脈沖序列從34μA的低電流切換到高電流水平為125μA。脈沖序列總時間間隔最大為50 ms。數字輸出溫度傳感器發送一系列脈沖相當于電氣特性 -  TO-92 / LPG脈沖中描述的給定溫度下的脈沖計數計入溫度LUT。
發送脈沖計數后，電流電平將保持低電平對于50毫秒的剩余時間。溫度到數字轉換的總時間和脈沖序列時間間隔為104毫秒（最大值）。如果持續供電，脈沖串輸出將每104重復一次ms（最大值）。
