測試和測量儀器儀表使用PTC熱敏電阻進行過載保護

如果在輸入端子上施加過大的電壓，測試和測量儀器（如示波器和數字萬用表）很容易損壞。

通過將高壓PTC熱敏電阻與儀器串聯連接，可以提供簡單有效的過載保護; 參見用于數字萬用表保護圖的PTC熱敏電阻的典型連接。在正常情況下，PTC熱敏電阻的電阻很低，因此測試電壓將由儀器測量。在過載情況下，PTC熱敏電阻將切換到高阻狀態，吸收過載電流并保護儀器。當過載消除后，PTC熱敏電阻將返回其低電阻狀態，準備恢復其保護功能。



PTC熱敏電阻應用

過溫/過載保護，用于計量，低電流信號保護，過壓數字信號保護。

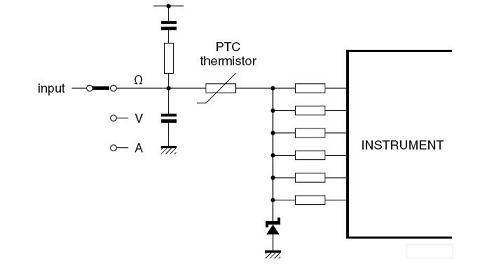

用于數字萬用表保護的PTC熱敏電阻的典型連接
