使用NTC熱敏電阻作為溫度傳感器的電池組的充電控制單元的示意圖

特別是所有可充電電池和鋰離子電池必須由智能充電電路控制和保護，因?yàn)閺碾姵丶橙‰娏Φ囊苿?dòng)電話必須在各種環境中操作，包括低溫和高溫操作。

作為優選的溫度檢測裝置，NTC熱敏電阻用于保護電路中。根據電池系統的不同，NTC熱敏電阻可以根據不同目的檢測環境溫度。特別是對于快速充電，必須測量環境溫度，因?yàn)椴⒎撬须姵囟荚试S在熱和冷溫度區域中充電。通常，電池組制造商建議根據電池的化學成分，將充電溫度設置為0°C至45°C（對于慢速充電）和5°C（10°C至45°C）以便快速充電。

NTC熱敏電阻是智能充電控制單元的一部分，可確保環境溫度在允許快速充電的范圍內。在充電期間，NTC熱敏電阻反復測量溫度5到10秒，并且可以在充電循環結束時檢測到電池單元溫度的升高，或者從異常充電條件中沉淀出來。在放電期間，NTC熱敏電阻還對電壓測量執行溫度補償，這有助于測量電池中的剩余電量。

NTC熱敏電阻溫度傳感器用作熱敏開關

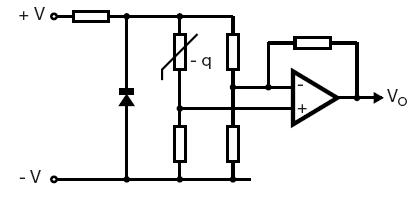

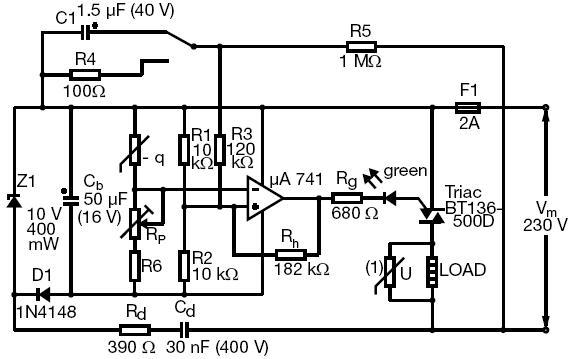

NTC熱敏電阻溫度傳感器的常見用途是使用運算放大器（例如μA741）的熱開關電路的一個橋臂。下圖顯示了用于冰箱恒溫器的典型熱開關電路。該電路由10 VDC齊納二極管穩壓電源，惠斯登電橋（包含NTC熱敏電阻溫度傳感器）和控制三端雙向可控硅開關的集成比較器電路組成。該電路設計用于在-5℃時切換2A的最大負載電流，并在+ 5C時切換。
