使用最接近T T 1和T T 3的兩個值，可以使用熱敏電阻器對溫度的表來求解等式3中的導數。在±32°C的極限，從圖4我們得到以下結果：

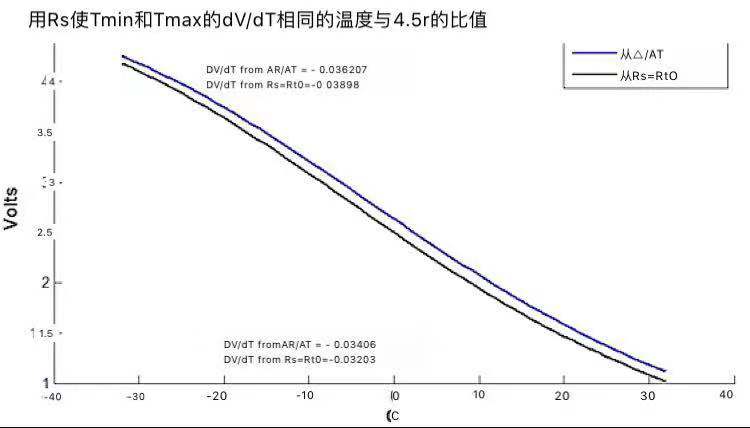

這些值代入公式3，值[R 小號，讓我們最好線性化電阻是- [R 小號 = 26.459KΩ。另一種更簡單的方法是選擇R S = R TO，其中R TO是所需工作溫度范圍中間的熱敏電阻。例如，T = 0°C時的R TO為29.49KΩ。這兩種方法的結果如圖5所示。對于溫度操作的兩個極限和dV / dT，明確規定了電壓與溫度的變化率在極端溫度下，值非常接近相同的值。這意味著我們正在獲得盡可能接近線性的電路響應。


在提供良好的線性化的同時，結果不會跨越V MIN到V MAX的期望范圍。但是，如果我們可以選擇增益和偏移，我們就可以實現這一目標。第一步是找到V ø為? ? = - [R ? 1（最低溫度和最高的阻力）和- [R ? = - [R ? 3使用（最高溫度和最低電阻）方程4和5：





現在將電路的最小和最大電壓（分別為V ADCMIN和V ADCMAX）設置為溫度限制。使V ADCMIN = 0且V ADCMAX = V MAXADC，這是最大值。使用增益G和偏移電壓V OFF的ADC電壓，如公式6和7所示：




通過替換，我們得到方程8和9：

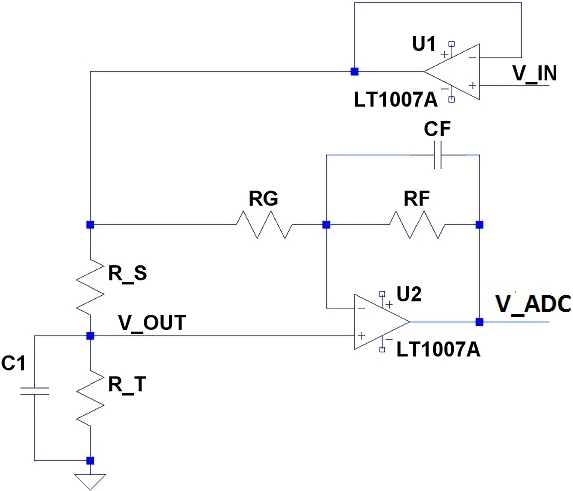

公式10給出了電路的輸出電壓：

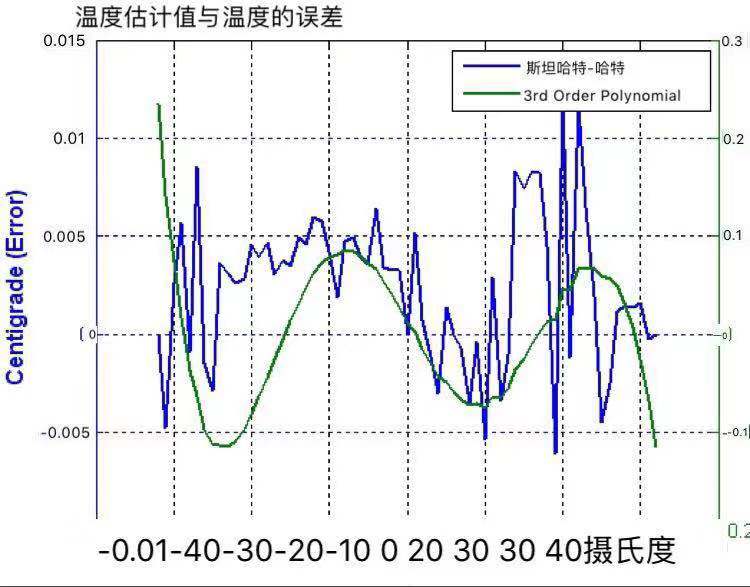

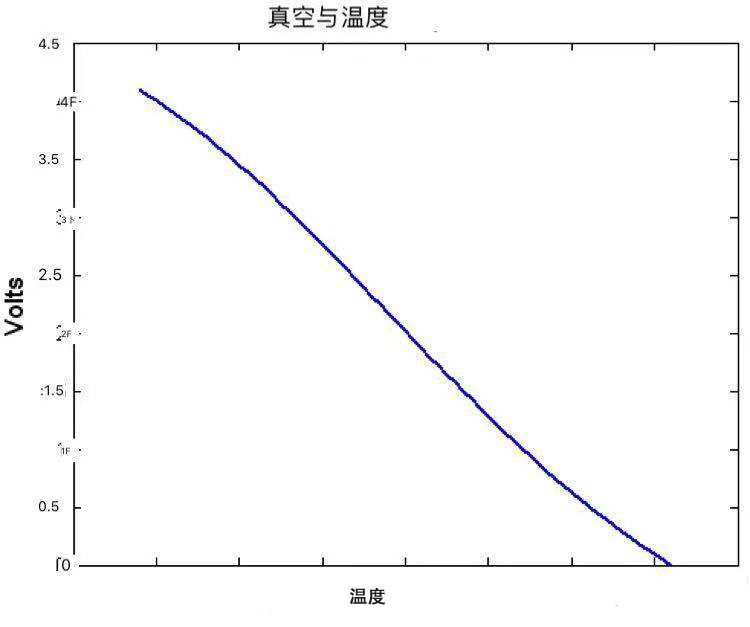

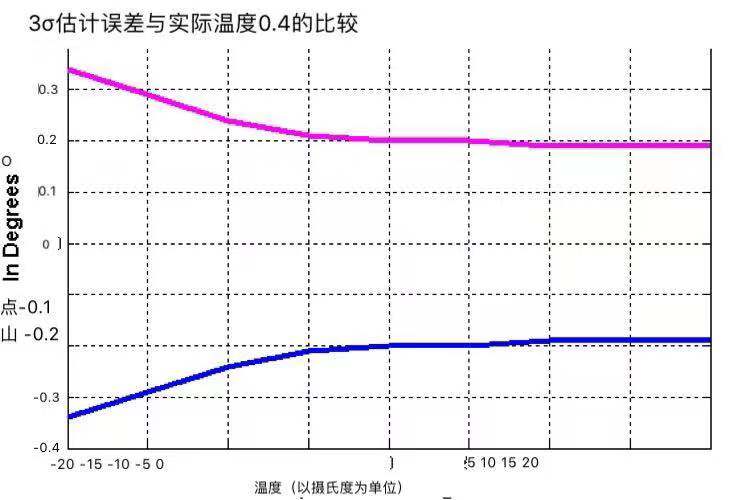

圖6示出了電壓與溫度特性用于與電路V ADCMAX = 4.096，V IN = 4.096，g ^ = 1.5973，V OFF從±32°C = -1.5099，和溫度范圍。該線接近線性。接近恒定的斜率dV / dT意味著ADC的輸出將在計數與溫度dN / dT之間具有接近恒定的變化，從而確保在所選溫度范圍內幾乎相等的靈敏度。此時，我們可以分析由于曲線中的非線性量引起的誤差，假設電壓遵循等式V = cT + V O?；蛘撸?yàn)橛袃蓚€(gè)拐點，我們可以通過將三階多項式擬合到結果來最小化誤差。然而，更好的選擇是采用等式11中所示的Steihnhart-Hart方程（SH-H）。




SH-H的使用包括在給定測量電壓V ADC的情況下求解熱敏電阻R T的公式10 ，并將該值插入公式11以求解溫度。R T使用公式12計算：


使用公式13，使用所需熱敏電阻的電阻與溫度表中的三個點來求解SH-H中的系數a，b和c：
