帶HART的4-20mA環路供電溫度傳感器簡介CMOS模擬開關

時間:2019-03-04 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

溫度是工業過程控制和自動化中最廣泛測量的參數之一。該參考設計提供了完整的信號鏈解決方案，適用于從PT100到PT1000的任何類型的RTD。Novato PT100 2線制環路供電智能溫度變送器確保了低功耗，易于使用，可靠的溫度測量解決方案，溫度范圍為-200°C至+ 850°C，精度優于0.1％或1.0°C ，在整個操作范圍內，以更準確的方式。

4-20mA環路供電智能傳感器變送器參考設計特點：

2線，3線或4線RTD傳感器輸入

測量-200°C至+ 850°C的溫度范圍

-40°C至+ 85°C的工作范圍

0.03°C溫度分辨率

在+ 23°C時，誤差<0.05％或±0.2°C（以較大者為準）

<0.1％跨度誤差或±1.0°C超出工作范圍

12V至40V電源電壓范圍

200μARTD勵磁電流

自動補償3線RTD的線電阻

4-20mA電流環輸出

10Ω至1kΩ環路負載

高速可尋址遠程傳感器（HART）通信協議要求最小負載為230Ω

傳感器燒壞檢測

NAMUR向下刻度：<3.2mA

NAMUR向上刻度：可編程從20.5mA到> 24mA

回路電流限制器：30mA±5mA

HART協議兼容

詳細說明

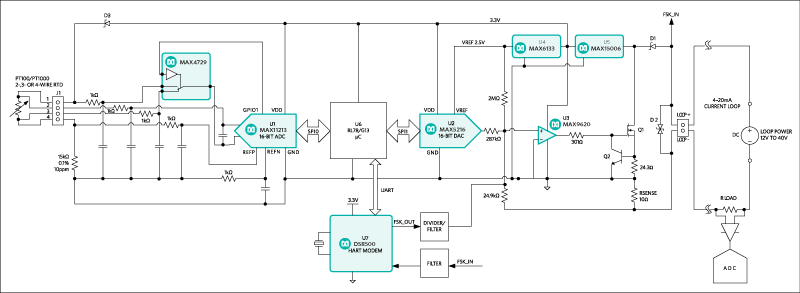

4-20mA環路供電智能傳感器變送器的框圖如圖1所示

圖1. 4-20mA環路供電溫度傳感器框圖。

具有可編程增益和GPIO的16位delta-sigma ADC，帶有128kB閃存（U2）的RL78 / G13瑞薩微控制器，以及基于MAX5216的4-20mA電流環路發送器和1.5MHz運算放大器（U3和U4）。該調制解調器（U7）提供了利用HART協議在4-20mA電流環路的數字接口。該超低靜態電流線性穩壓器（U6）和低壓差電壓基準器（U5）到整個電路提供電源和參考電壓。

該設計根據ADC傳遞函數（公式1和公式2）使用傳感器電阻的比率測量：

ADCcode =（（V AINP - V AINN））/（V REF /增益）×（2 16 - 1）（等式1）

哪里

（V AINP - V AINN）= I RTD ×R RTD是RTD上的電壓降，

V REF = I RTD ×R REF是參考電阻R REF上的電壓降

公式1可以改寫為：

ADCcode = R RTD /（R REF / gain）×（2 16 - 1）（等式2）

然后根據Callendar-Van Dusen方程（方程3）將ADC代碼轉換為溫度數據：

R（T）= R 0（1 + A×T + B×T 2 - 100×C×T 3 + C×T 4）（等式3）

哪里

R（T）是溫度T（°C）時的RTD電阻

R 0是0°C時的RTD電阻

A，B和C常數來自實驗確定的參數，并由IEC751標準規定; 它們也必須由RTD制造商提供

對于PT100和電阻溫度系數：α = 0.003850 [ α =（R 100 - R 0）/（100×R 0）]

A = 3.90830×10 -3

B = -5.77500×10 -7

對于-200° C≤C≤0 °C， C = 4.18301×10 -12

C = 0表示0°C≤T≤850°C。

如果我們忽略負溫度系數C = 4.18301×10 -12（方程4），則可以通過求解二次方程來計算溫度T ：

T（°C）=（-A +√（A 2 - 4B（1 - R RTD / R 0）））/ 2B （等式4）

哪里

R RTD =（ADCcode×R REF）/（（2 16 - 1）×增益）

之后，使用等式Eq將溫度轉換為4-20mA回路電流。5：

DACcode = 4mAcode +（20mAcode - 4mAcode）/（Tmax - Tmin）×（T - Tmin）（等式5）

因此，回路電流與溫度（T）成比例。

MAX11213 ADC允許通過在校準過程中測量該電阻并連續從每個轉換結果中減去該值來自動補償傳感器線電阻。線電阻補償技術是一個稱為系統偏移校準的過程。

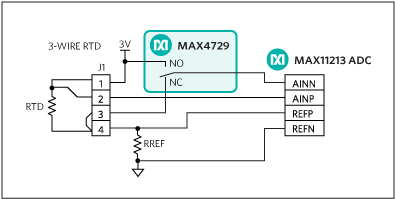

在正常操作中，ADC測量連接器J1的點2和3之間的電壓降，參見圖2。對于失調校準，CMOS模擬開關器切換到NO（常開）位置，ADC測量連接器J1的點1和2之間的電壓。換句話說，ADC測量導線電阻并自動將該值存儲到系統偏移校準寄存器中。
