線性化到精密熱電偶的數字轉換器

時間:2019-03-02 ??來源:敏創電子??編輯:熱敏電阻廠家??瀏覽:次

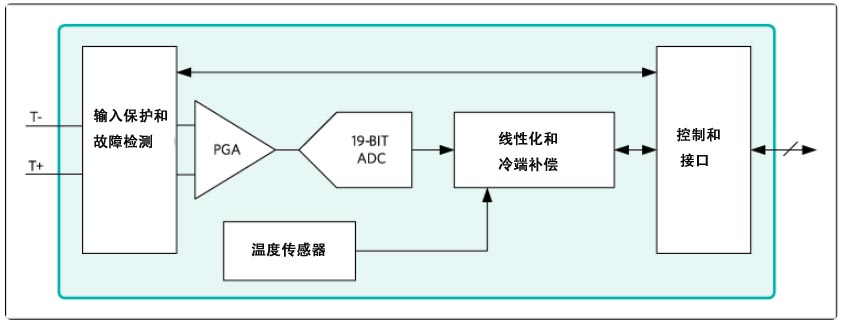

線性化到精密熱電偶的數字轉換器執行冷端補償，并對來自任何類型熱電偶的信號進行數字化處理。輸出數據的格式為攝氏度。該轉換器的溫度范圍為0.0078125°C，讀數高達+ 1800°C，低至-210°C（取決于熱電偶類型），熱電偶電壓測量精度為±0.15％。熱電偶輸入具有高達±45V的過壓保護。

查找表（LUT）存儲幾種類型的熱電偶（K，J，N，R，S，T，E和B）的線性校正數據。包括50Hz和60Hz的線路頻率濾波，以及熱電偶故障檢測。SPI兼容接口允許選擇熱電偶類型并設置轉換和故障檢測過程

主要特點

提供高精度熱電偶溫度讀數

包括8種熱電偶類型的自動線性化校正

±0.15％（最高，-20°C至+ 85°C）熱電偶滿量程和線性誤差

19位，0.0078125°C熱電偶溫度分辨率

內部冷端補償可最大限度地減少系統組件

±0.7°C（最高，-20°C至+ 85°C）冷端精度

±45V輸入保護提供強大的系統性能

簡化系統故障管理和故障排除

檢測開放式熱電偶

過溫和欠溫故障檢測
