電壓模式

雖然比電阻模式電路更復雜，但電壓模式電路具有一些獨特的優點。首先，電壓模式電路提供與溫度相關的模擬電壓，該模擬電壓可以通過模數轉換器（ADC）輕松數字化，以向系統的微處理器提供溫度信息。此外，通過僅改變一個電阻的值，可以很容易地調節穩壓器的輸出電壓溫度系數。這種優勢允許在實驗室中進行簡單的試錯設計，并且對于在生產中容納多源熱敏電阻或LCD面板也非常有價值。

正如看到的圖1中，線性化的熱敏電阻電路的偏置電壓參考以產生依賴于溫度的電壓，V TEMP。然后，V TEMP通過電阻器R3加到反饋節點中，電阻器R3設置溫度依賴性的增益。因此V TEMP不需要緩沖，熱敏電阻的標稱電阻應保持遠低于R3。如圖1所示，穩壓器在Vout處呈現出負溫度系數輸出電壓，這在LCD偏置解決方案中通常是必需的。（要創建正溫度系數輸出，R和Rt的位置應相反。）

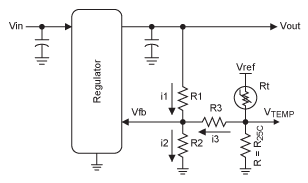

圖1.電壓模式線性化熱敏電阻電路應用于電壓調節器的反饋網絡。

它基本上將電流i3添加到反饋節點中，使得i1 = i2 + i3。如果Vref是Vfb的兩倍，那么i3在25C時為零，R1和R2按照穩壓器數據表中的正常描述計算，溫度依賴性可以通過簡單地縮放R3來調整。另外，Vtemp可以由主機系統通過模擬 - 數字轉換器獲取。

雖然不是強制性的，但圖1中最簡單的實現是Vref = 2xVfb時。（方便的是，許多穩壓器的Vfb = 1.25V，許多電壓基準具有Vref = 2.5V，許多ADC的輸入電壓范圍為0至2.5V。）當Vref = 2xVfb時，V TEMP將在+ 25°C時等于Vfb，i3將等于零。這允許R1和R2將標稱輸出電壓設置為+ 25°C，與R3和熱敏電阻無關。根據調節器數據表中的建議選擇R2。然后將R1和i2計算為：

然后計算R3的近似值：

其中T C是Vout的負溫度系數，單位為％/°C。（R3的這個值足以進行簡化的設計計算，之后可以通過實驗室的實驗進行調整。）然后，為了避免在V TEMP和R3 之間需要緩沖放大器，請選擇標稱熱敏電阻值：

更多精確計算后，R3的最終值最終會略微修改，以匹配熱敏電阻的β到所需的? Ç。為此，首先在0°C和+ 50°C下計算熱敏電阻的電阻。NTC熱敏電阻作為溫度函數的標準公式如下：

然后在兩個溫度下計算線性化電壓V TEMP：

最終給出R3的更準確值：

電壓模式設計實例

在Li +電池上運行的系統中需要LCD偏置電壓。所需的偏置電壓在室溫下為Vout = 20V，T C = -0.05％/℃。選擇MAX629穩壓器是因為它具有參考電壓輸出，可用于偏置熱敏電阻線性化網絡。電壓模式設計公式用于計算所需的元件如下：

根據數據表，R2應在10kΩ至200kΩ范圍內，Vfb = 1.25V; 因此：

R3的近似值為：

熱敏電阻的標稱電阻應保持小于46.9kΩ。因此，選擇NTC熱敏電阻，R 25C =20kΩ，β = 3965K，采用串聯20kΩ電阻線性化，Vref = 2.5V偏置。

每更準確的設計計算，熱敏電阻器的在0℃電阻和+ 50℃將是：

在0℃下將線性化電壓和+ 50℃將是：

R 3的新值然后計算為：

在本在這種情況下，更精確的R3值與使用簡化計算獲得的值沒有實質性差異，應選擇最接近的標準電阻值。

Vref≠2xVfb時的設計實例

在上述電壓模式設計示例中，如果系統中還沒有Vref = 2.5V電源，則添加一個可能成本過高。幸運的是，任何調節電壓都足夠了。在本例中，使用MAX629的REF引腳，Vref'= 1.25V。與上面的例子相比，V TEMP現在變化范圍的范圍是一半; 因此，R3必須減半至R3'=475kΩ，以保持相同的輸出電壓溫度系數T C = -0.05％/°C。此外，建議將熱敏電阻值和線性化電阻值降低到R = R 25C =10kΩ。此外，由于V TEMP在25°C時低于Vfb，因此i3將為非零，并且穩壓器的輸出電壓將略高于所需的值：
