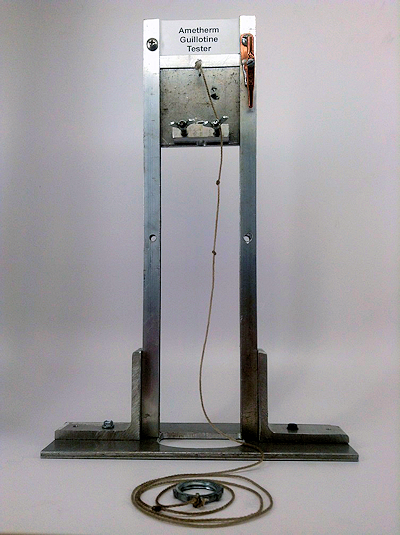

圖1：用于測試TTC的斷頭臺設置。測試介質將放置在此下方，并且未示出。

在釋放之前，熱敏電阻必須在空氣中達到穩定狀態。浸泡時間必須考慮由負載電流引起的自發熱。所以協議是：

1、讓兩個環境都達到穩定狀態; 加載設備，使其同時達到穩定狀態
2、一旦達到穩定狀態，測量就開始了

3、該設備被釋放到測試介質中
4、響應是在溫度變化時測量的

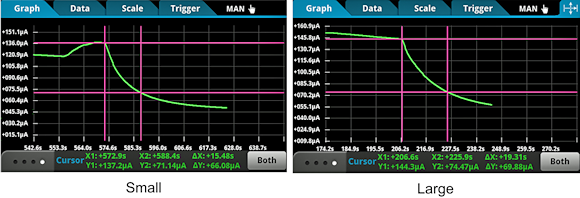

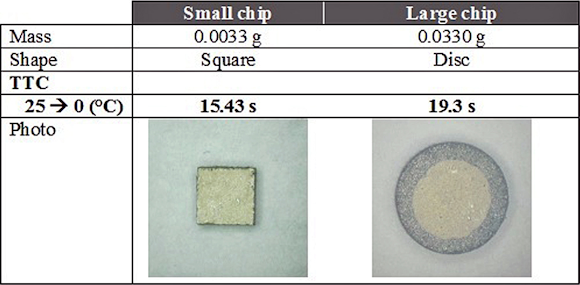

圖2：左圖是小型熱敏電阻的響應; 右圖是大型熱敏電阻的響應。

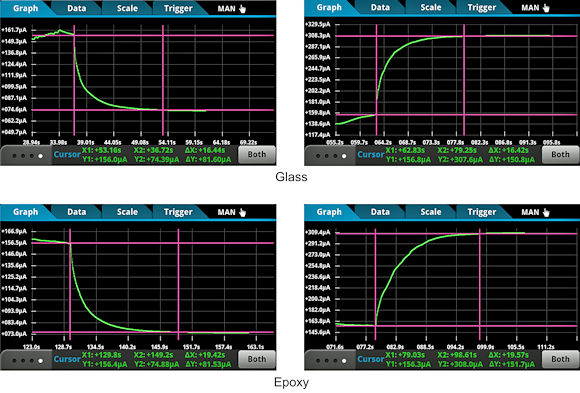

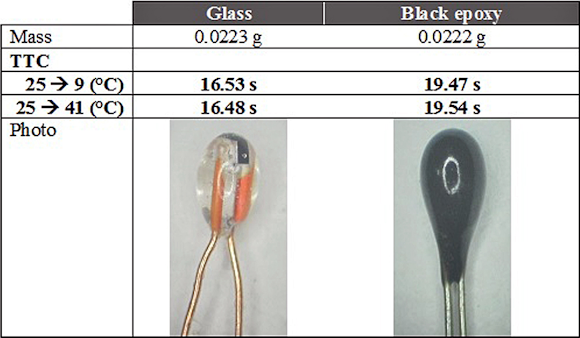

圖3：玻璃封裝（頂部）和環氧樹脂封裝（底部）的熱 - 冷和冷 - 熱響應。

為什么TTC很重要

為了說明為什么這個指標很重要，該團隊將火災探測電路作為一個示例設計。這里的關鍵問題是，當它變熱時，熱敏電阻需要多長時間才能確定存在問題并發出警報？這種延遲是TTC的直接功能（見4）。


圖4：使用熱敏電阻檢測溫度的火警電路示意圖。如果溫度上升時電阻下降（負系數），則分壓點向上移動。在大約1.4 V時，晶體管將打開，發出警報。TTC確定電路響應所需的時間。實際的實施可能需要一種在熱量仍然存在時使警報靜音的方法。



熱敏電阻在該電路中的作用是作為分壓器中的上電阻。在這種情況下，您需要使用具有負溫度系數的設備 - 其電阻隨溫度升高而降低。隨著上電阻減小，分壓電壓上升，最終通過晶體管接通警報。

在這樣的應用中，人們會選擇具有低TTC的熱敏電阻。當火勢迅速升級時，秒鐘很重要; 使用錯誤的熱敏電阻可能會使生命或財產處于危險之中。

為作業選擇合適的熱時間常數

總之，TTC是熱敏電阻的基本特性，必須根據應用進行選擇。如何構建熱敏電阻，即材料，尺寸和結構等，對TTC產生重大影響。如何測量TTC也會影響測量的TTC值。

選擇熱敏電阻時，重要的是要知道需要什么響應并相應地選擇熱敏電阻。比較熱敏電阻之間的TTC時，確保在相同條件下測量它們也很重要。

隨著傳感器的激增，熱敏電阻將面臨新的創新應用。選擇具有正確屬性的熱敏電阻將有助于避免以后重新設計工作。
