特點、材料和配置

時間之后，溫度是最常被測量的變量。這三個目前最常用的接觸式電子溫度傳感器有熱電偶、電阻溫度檢測器(RTDs)和熱敏電阻。

本文將檢驗負溫度系數(NTC)熱敏電阻。

一般性質及特點

NTC熱敏電阻具有許多理想的溫度測量特性并控制在其工作溫度范圍內。

盡管這個詞熱敏電阻由熱敏電阻NTC熱敏電阻衍生而來可以更準確地歸類為陶瓷半導體。

最熱敏電阻的常見類型有玻璃珠、圓盤和晶片熔凝(參見圖1)，下面的討論主要集中在這些方面技術。

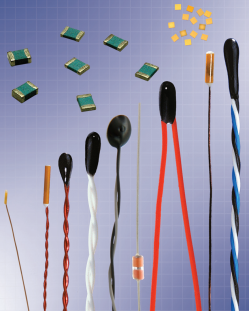

圖1所示。NTC熱敏電阻是生產的各種尺寸和配置。

頂部的籌碼照片可作為表面貼裝設備或附加到不同類型的絕緣或不絕緣導線。

熱敏電阻元件通常涂有酚醛或環氧樹脂材料提供環境保護條件。

應用程序要求部分到部分的傳感尖端尺寸均勻性和/或更小的尺寸設備可封裝在PVC杯中或聚酰亞胺管。

溫度范圍和電阻值。
NTC熱敏電阻表a電阻隨溫度升高而減小。
根據在材料和制造方法上，它們通常用于溫度范圍為-50°C到150°C,和300°C

玻璃封裝單位。熱敏電阻的阻值通常為引用25°C(縮寫為R25)。
對于大多數應用程序，R25值100Ω之間和100 kΩ。
其他R25值低至10Ω,高可以產生40 mΩ,在溫度和阻力值點可以specied 25°C

具有準確、可重復的R/T特性。
電阻與溫度的關系(R/T) NTC熱敏電阻的特性(也稱為R/T曲線)形成“比例尺”允許它作為溫度傳感器使用。
盡管這一特點一個非線性的，負指數函數，幾個插值方程可以非常準確地描述R/T曲線[1,2,3]。
最有已知斯坦哈特-哈特方程:1/T = A + B(lnR) + C(lnR)3式中:T =開爾文溫度R =溫度T下的電阻

參數A、B、C是在三個溫度點上標定得到的然后解三個聯立方程。
不確定性使用Steinhart-Hart方程小于±0.005°C50°C溫度范圍在0°C - 260°C的范圍之內,所以使用

適當?shù)牟逯捣匠袒虿楸斫Y(jié)合a微處理器可以消除潛在的非線性問題。

對溫度變化的敏感性。
NTC熱敏電阻比較大電阻與溫度的變化,通常的-3% /°C-6% /°C,提供更大一個數量級或信號響應的敏感性

而不是其他溫度傳感器，如熱電偶和RTDs。在另一方面，不太敏感的熱電偶和RTDs是一個很好的選擇

應用程序要求溫度跨度> 260°C和/或操作溫度超過熱敏電阻的極限。

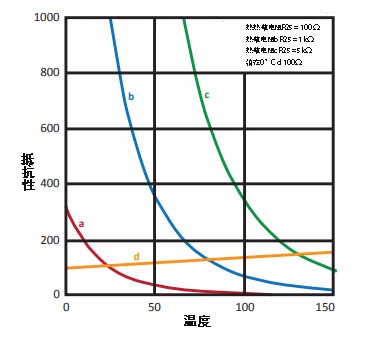

比較電阻圖熱敏電阻和RTD

圖2。在-50°C的范圍150°C,NTC熱敏電阻在不同對溫度敏感的優勢

相對于其他溫度的變化傳感器。這個圖表說明了R/T
一些典型NTC的特征熱敏電阻和鉑RTD。

可交換性。NTC熱敏電阻的另一個重要特點是可互換性的程度，可在一個相對較低的成本，特別適用于磁盤和芯片設備。

互換性描述了程度熱敏電阻的精度或公差，以及通常表示為溫度范圍內的溫度公差。

例如，閥瓣和芯片熱敏電阻通常具有公差

±0.1°C和±0.2°C的溫度范圍0°C到70°C和0°C到100°C?；Q性有助于系統

制造商或熱敏電阻用戶減少人工成本，無需校準每個儀器/系統與每個熱敏電阻在制造過程中或在現場使用中。例如，衛生保健專業人員可以使用A

將熱敏電阻溫度探頭安裝在一名患者身上，將其丟棄，并連接同一規格的新探頭使用另一個病人——沒有校準。對于其他需要可重用探測的應用程序也是如此。

小尺寸。大多數用于電阻測溫的珠、盤和芯片熱敏電阻的尺寸都很小對溫度變化的反應非常迅速。這一特性對于溫度監測和控制特別有用需要快速反饋的系統。

遙感溫度的能力。熱敏電阻非常適用于遠距離溫度傳感長、雙線電纜由于電阻較長，相對于電阻較高的電纜來說是不重要的熱敏電阻。

堅固性、穩定性和可靠性。由于技術的進步，NTC珠，光盤，芯片熱敏電阻配置通常更加堅固，能夠更好地處理機械和熱沖擊和振動其他溫度傳感器。

材料和配置

大多數NTC熱敏電阻是由錳、鎳、鈷、銅、和/或鐵。熱敏電阻的R/T特性和R25值是由特定的氧化物配方?jīng)Q定的。
在近10年來，原材料的不斷改善和陶瓷加工技術的不斷進步，為中國陶瓷工業的全面發展做出了貢獻提高熱敏電阻的可靠性、互換性和成本效益。

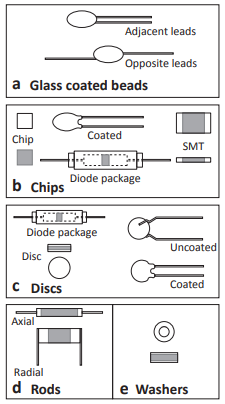

在圖3所示的熱敏電阻中，珠子、圓盤和芯片是用于精確溫度的最廣泛的熱敏電阻測量。雖然每一種充型都是由一種獨特的方法產生的，但一些普通的陶瓷加工

適用于大多數熱敏電阻的技術:金屬氧化物粉體的配方和制備;研磨和混合活頁夾;形成一個“綠色”的身體;熱處理生產陶瓷材料;增加電觸點(用于

光盤和芯片);對于分立元件，組裝成具有導線和保護涂層的可用設備。珠狀熱敏電阻，它的導線嵌入在陶瓷中

材料，是由金屬氧化物粉末與適當?shù)恼辰Y(jié)劑形成漿液。將少量的漿液涂在一對

鉑合金線平行地握在一起。幾個珠子可以隔開均勻地沿著導線，取決于導線的長度。在珠子被拿走之后

干,爐中的鏈?zhǔn)羌t色在1100°C - 1400°C進行燒結。在燒結過程中，陶瓷體隨著金屬氧化物的加入而變得更加致密

粒子結合在一起，并在鉑合金周圍收縮導致形成一種親密的物理和電子紐帶。燒結后的金屬絲

切割以創建單獨的設備。涂上玻璃涂層以提供應變減輕鉛-陶瓷界面的壓力，并保護裝置

密封，長期穩定。典型的玻璃珠熱敏電阻范圍從0.01。0.06。直徑(0.25毫米至1.5毫米)。

圓盤熱敏電阻是由多種金屬氧化物粉末制備而成，將它們與合適的粘合劑混合，然后壓縮少量

在數噸壓力下，將混合物放入模具中。圓盤是紅色的在高溫下形成固體陶瓷體。A厚lm電極

材料，通常是銀，應用到閥瓣的相反側面提供用于連接導線的觸點。環氧樹脂或酚醛樹脂的涂層
